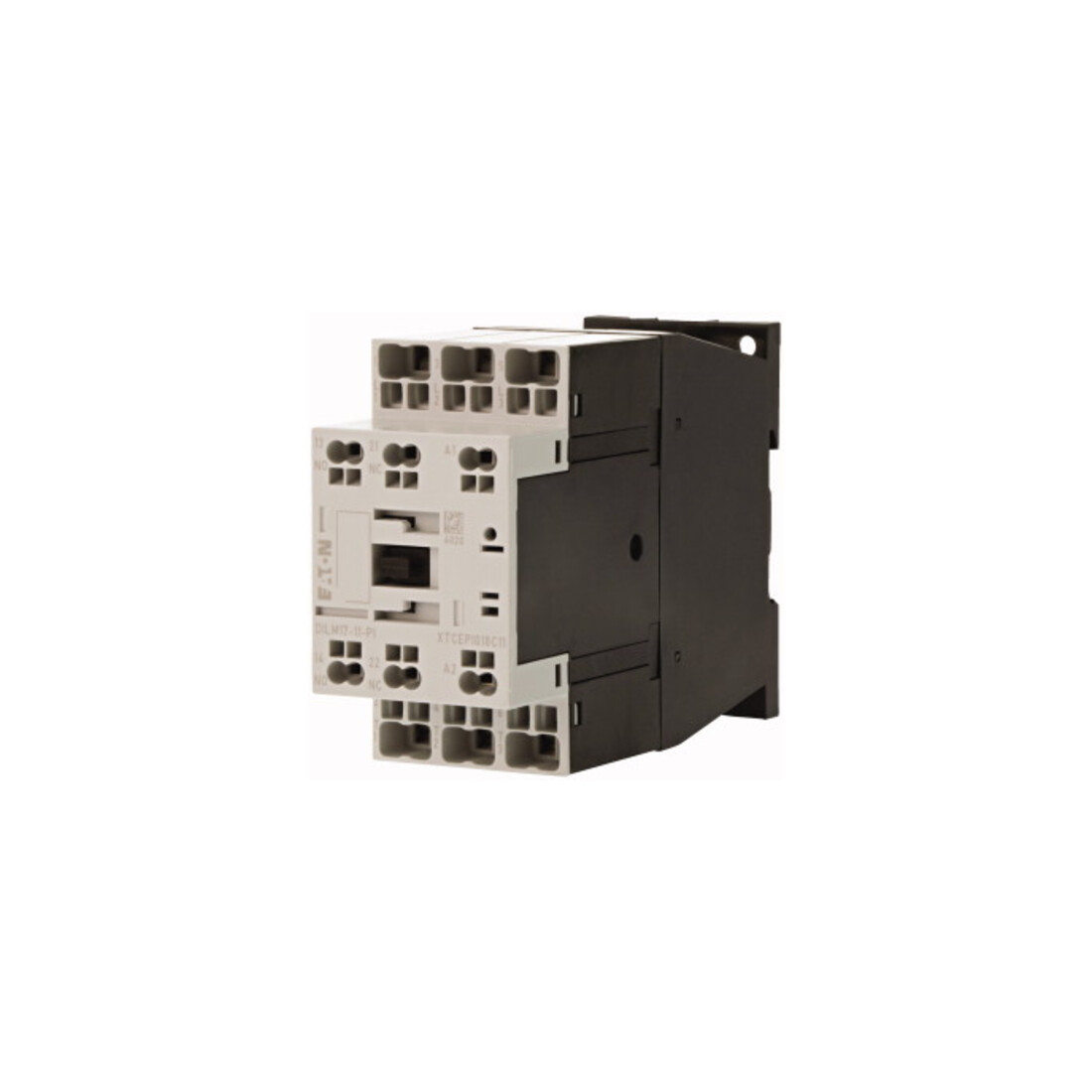

Eaton Leistungsschütz DILM17-11(230, 199279
Eaton Leistungsschütz DILM17-11(230, 199279
Di., 28. Juli
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 45 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 17 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 7,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 10 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4,5 kW
- Bemessungsbetriebsleistung NEMA
- 0 kW
- Geeignet für Reiheneinbau
- nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anzahl der Hilfskontakte als Öffner
- 1
- Anschlussart Hauptstromkreis
- Federzuganschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 58616650
- GTIN
- 4015081973637
• Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3. • Anzahl der Pole: 3-polig • Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=17 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=40 A, gekapselt: Ith=32 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=88 A, gekapselt: Ith=80 A • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=4.7 kW, 380 V 400 V: P=7.5 kW, 660 V 690 V: P=10.5 kW • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2.5 kW, 380 V 400 V: P=4.5 kW, 660 V 690 V: P=6.5 kW • kombinierbar mit Hilfsschalter: DILM32-XHI-PI, DILA-XHI(V)-PI • Kontaktbestückung S=Schließer: 1 S • Kontaktbestückung Ö=Öffner: 1 Ö • Schaltglieder nach EN 50012. • Mit Spiegelkontakt. • Stromart AC/DC: Wechselstrombetätigung
