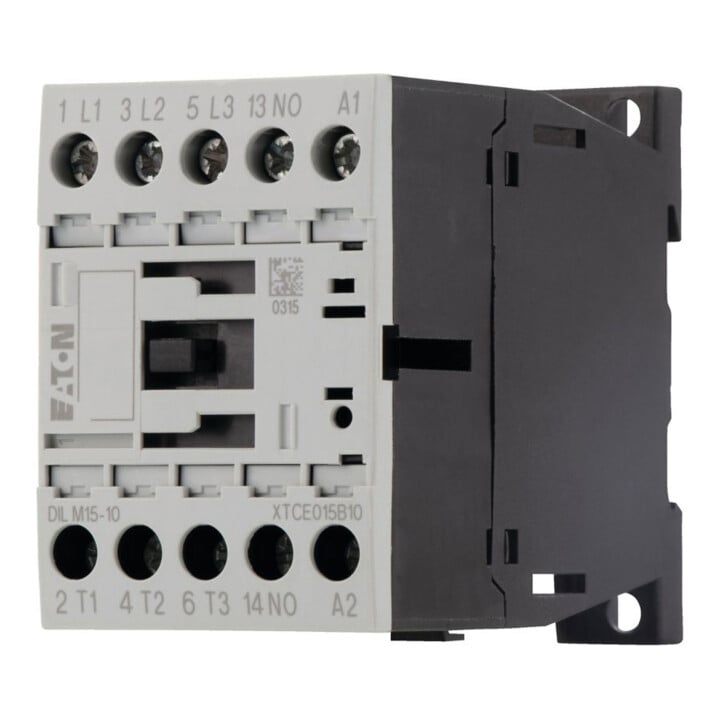

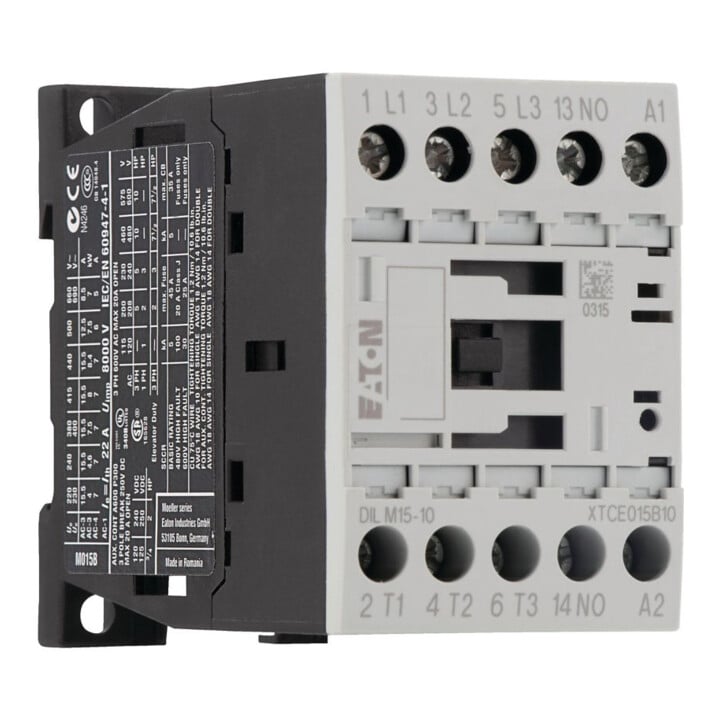

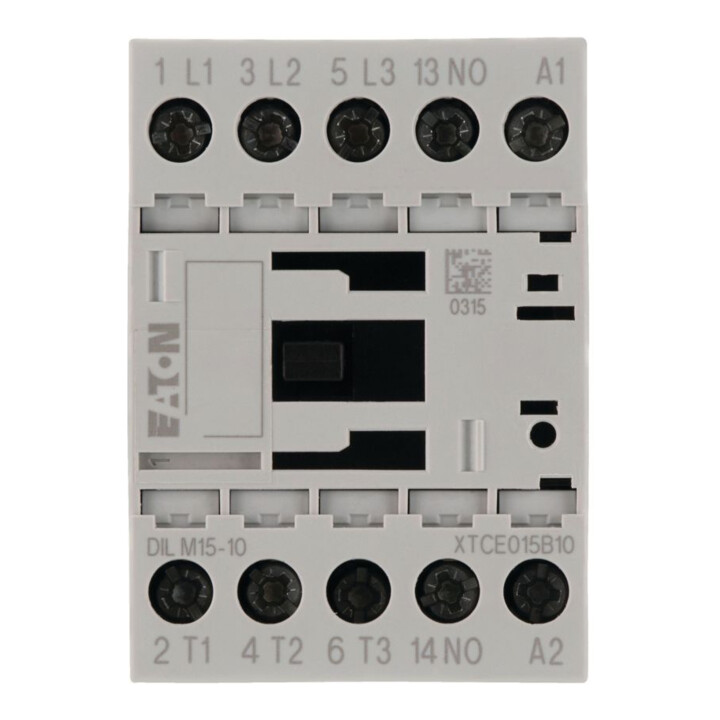

Eaton Leistungsschütz DILM15-10(24V50HZ)
Eaton Leistungsschütz DILM15-10(24V50HZ)
bis Do., 6. Aug.
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 24 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 0 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 15,5 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 7,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 07:00:00
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 3 kW
- Bemessungsbetriebsleistung NEMA
- 7,4 kW
- Geeignet für Reiheneinbau
- Nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 74676953
- GTIN
- 4015082900458
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3. • Pole: 3-polig • Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=15.5 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=4 kW, 380 V 400 V: P=7.5 kW, 660 V 690 V: P=7 kW • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=4.4 kW • kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V). • Kontaktbestückung S=Schließer: 1 S • Hinweise: Schaltglieder nach EN 50012. • Stromart AC/DC: Wechselstrombetätigung
