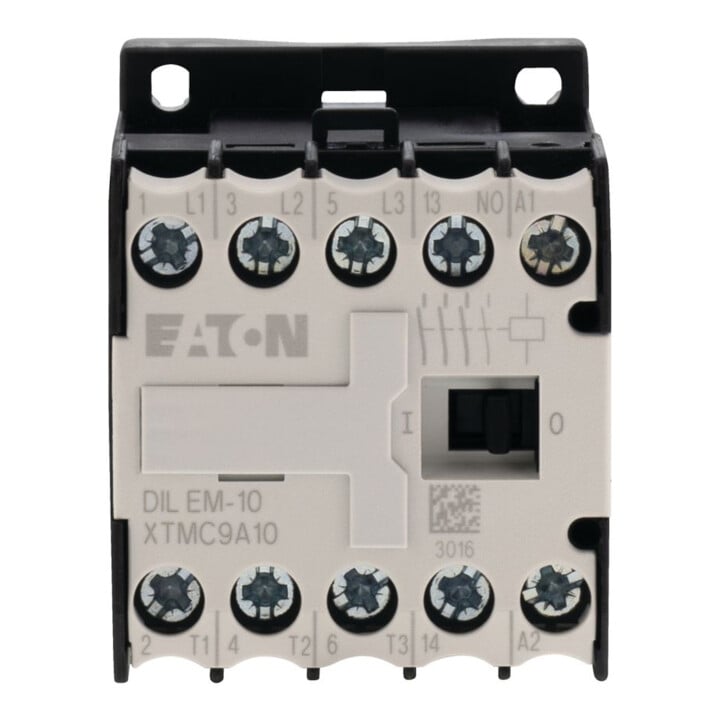

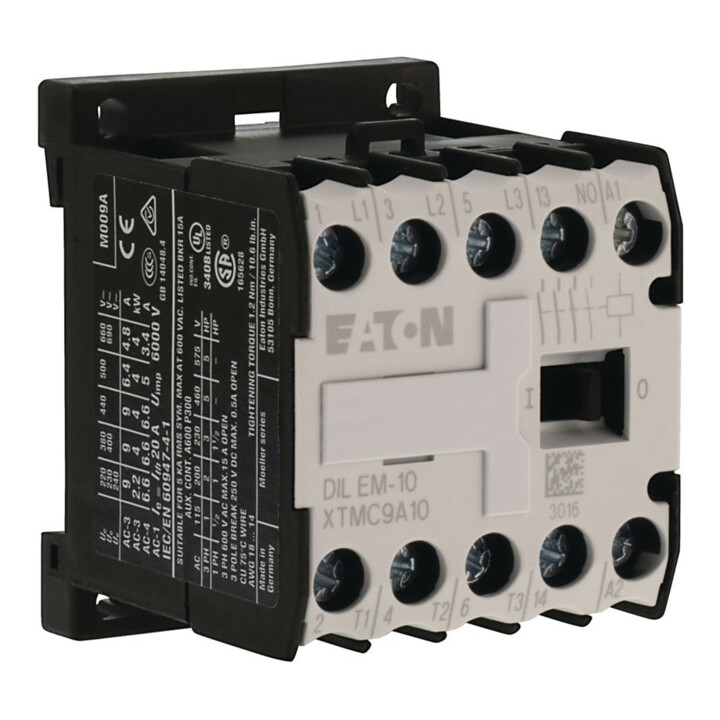

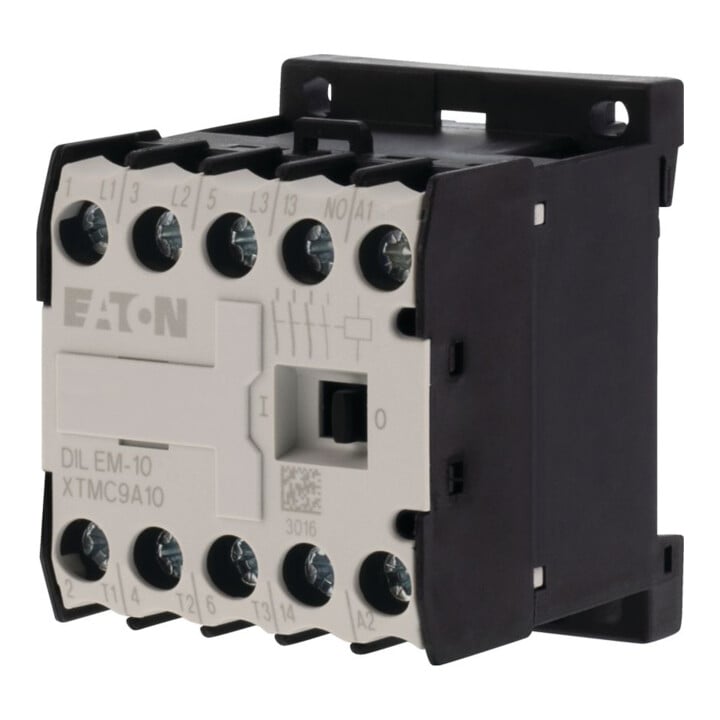

Eaton Leistungsschütz AC-3/400V:4kW 3p DILEM-10(220V50HZ)
Eaton Leistungsschütz AC-3/400V:4kW 3p DILEM-10(220V50HZ)
bis Do., 20. Aug.
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 220 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 09:00:00
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 6,59999999 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 3 kW
- Bemessungsbetriebsleistung NEMA
- 3,7 kW
- Geeignet für Reiheneinbau
- Nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 62814756
- GTIN
- 4015080517856
• Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten • Leistungsschütze DILEM • Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen • AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes • AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen • Anschlusstechnik: Schraubklemmen • Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3 • Beschreibung: mit Hilfsschalter • Pole: 3-polig • Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=9 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=16 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=40 A • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=2.2 kW, 380 V 400 V: P=4 kW, 660 V 690 V: P=4 kW • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1.5 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=3 kW • verwendbar für:¿DILEM,¿DILE, Kontaktbestückung S=Schließer: 1 S • Stromart AC/DC: Wechselstrombetätigung
