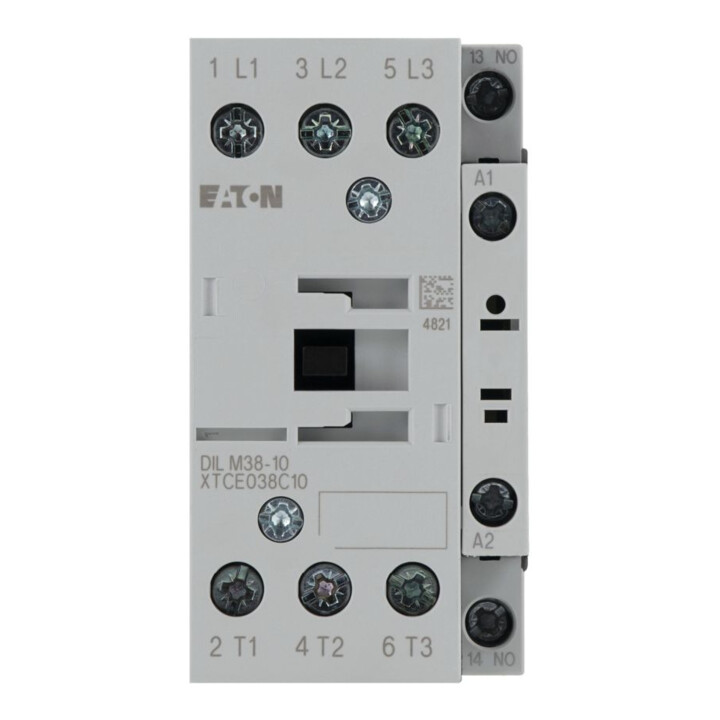

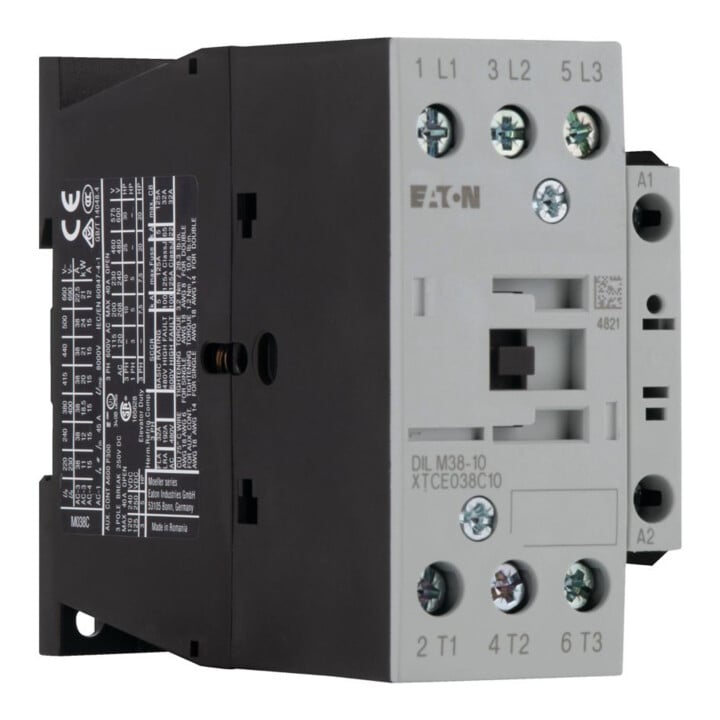

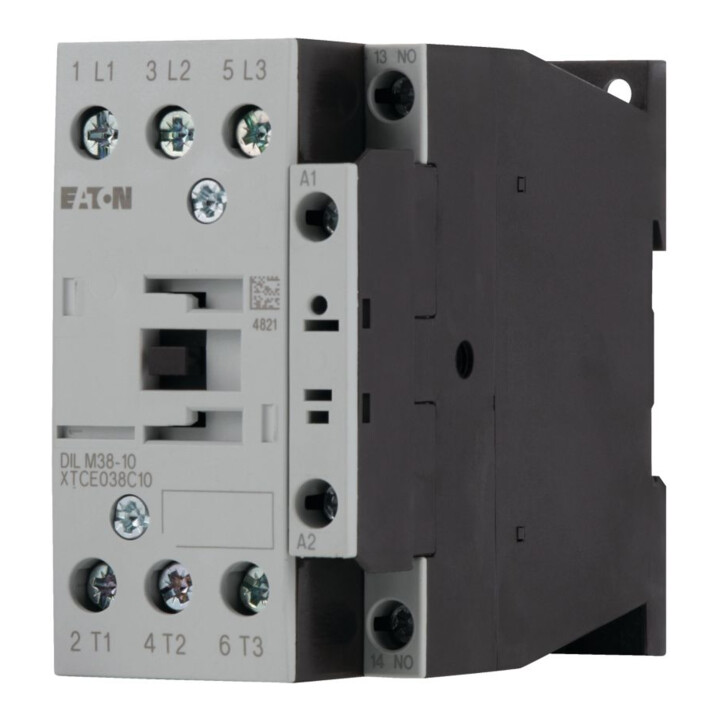

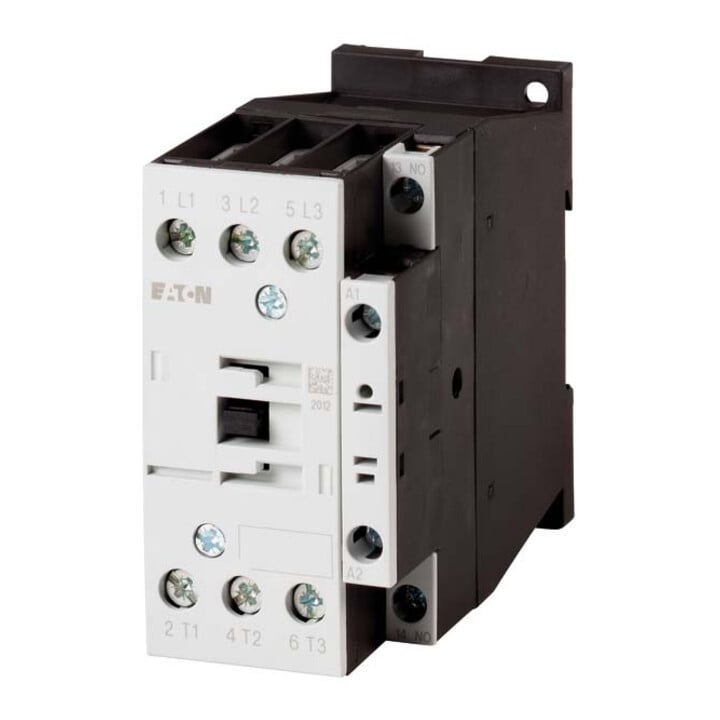

Eaton Leistungsschütz 50HZ240V60HZ DILM3810230V#112428
Eaton Leistungsschütz 50HZ240V60HZ DILM3810230V#112428
bis Do., 20. Aug.
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 45 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 38 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 18,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 15 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 7 kW
- Bemessungsbetriebsleistung NEMA
- 14,9 kW
- Geeignet für Reiheneinbau
- Nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 80968505
- GTIN
- 4015081119868
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3. • Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=45 A, gekapselt: Ith=36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=100 A, gekapselt: Ith=90 A, • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=11 kW, 380 V 400 V: P=18.5 kW, 660 V 690 V: P=21 kW, • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=4 kW, 380 V 400 V: P=7 kW, 660 V 690 V: P=10 kW, • kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V)., DILM32-XHI11-S, • Kontaktbestückung S=Schließer: 1 S, • Hinweise: Schaltglieder nach EN 50012., • Stromart AC/DC: Wechselstrombetätigung
