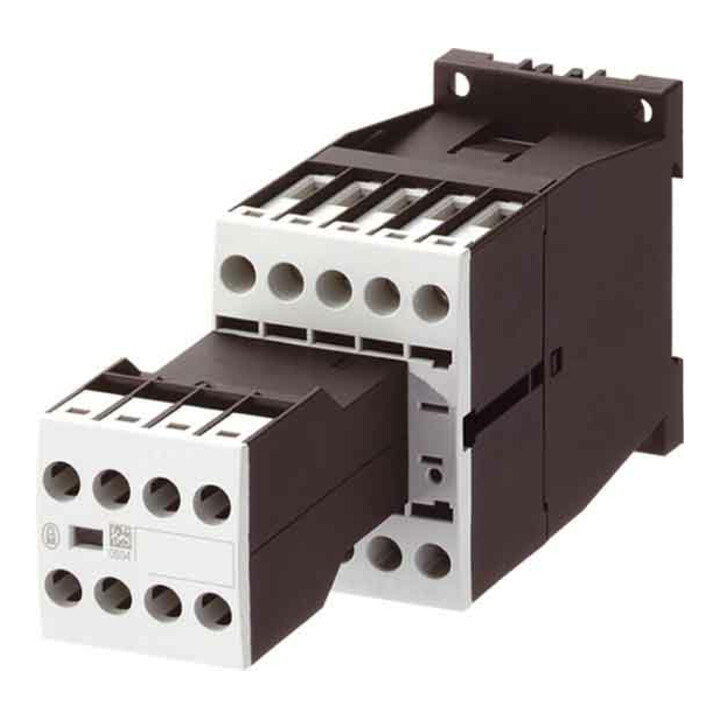

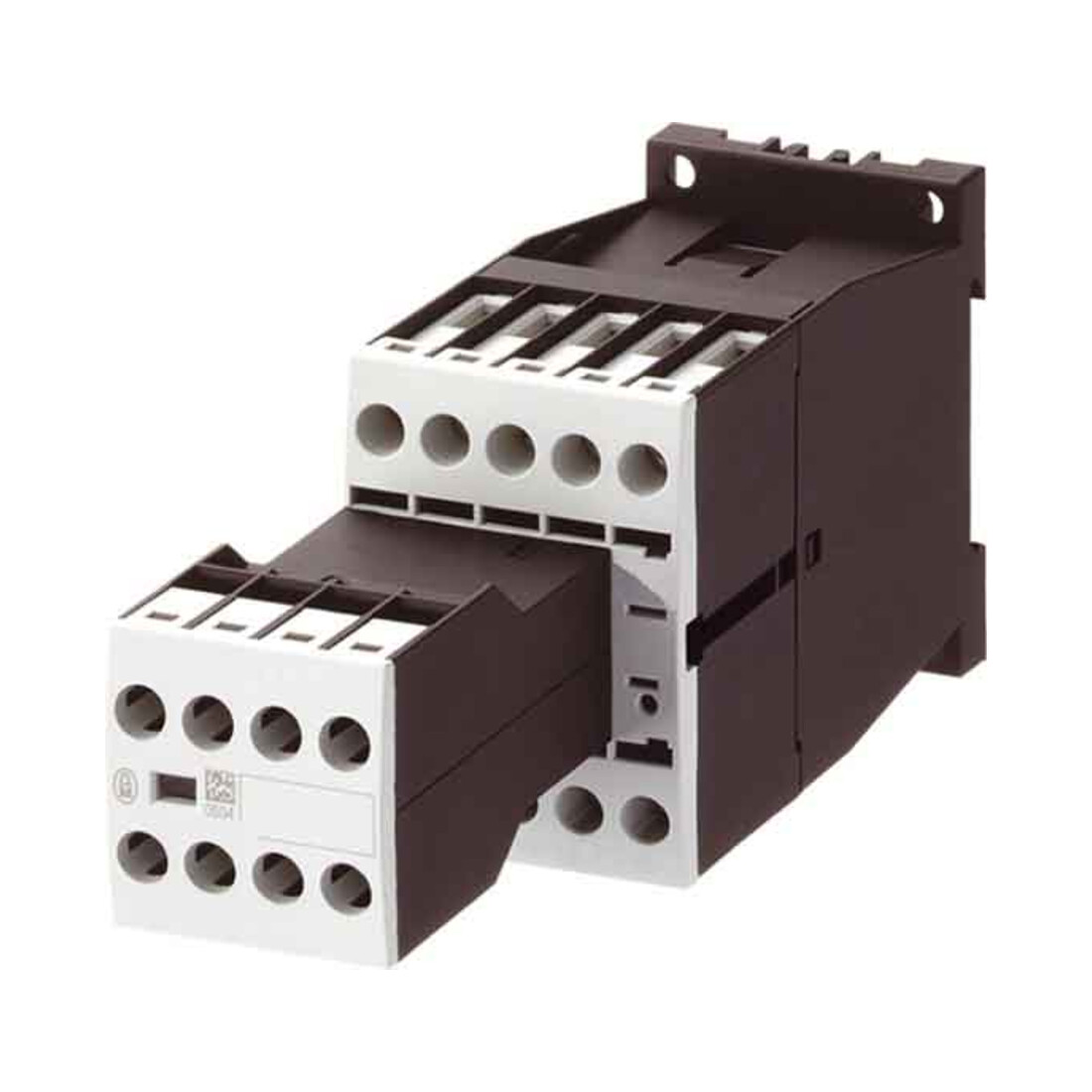

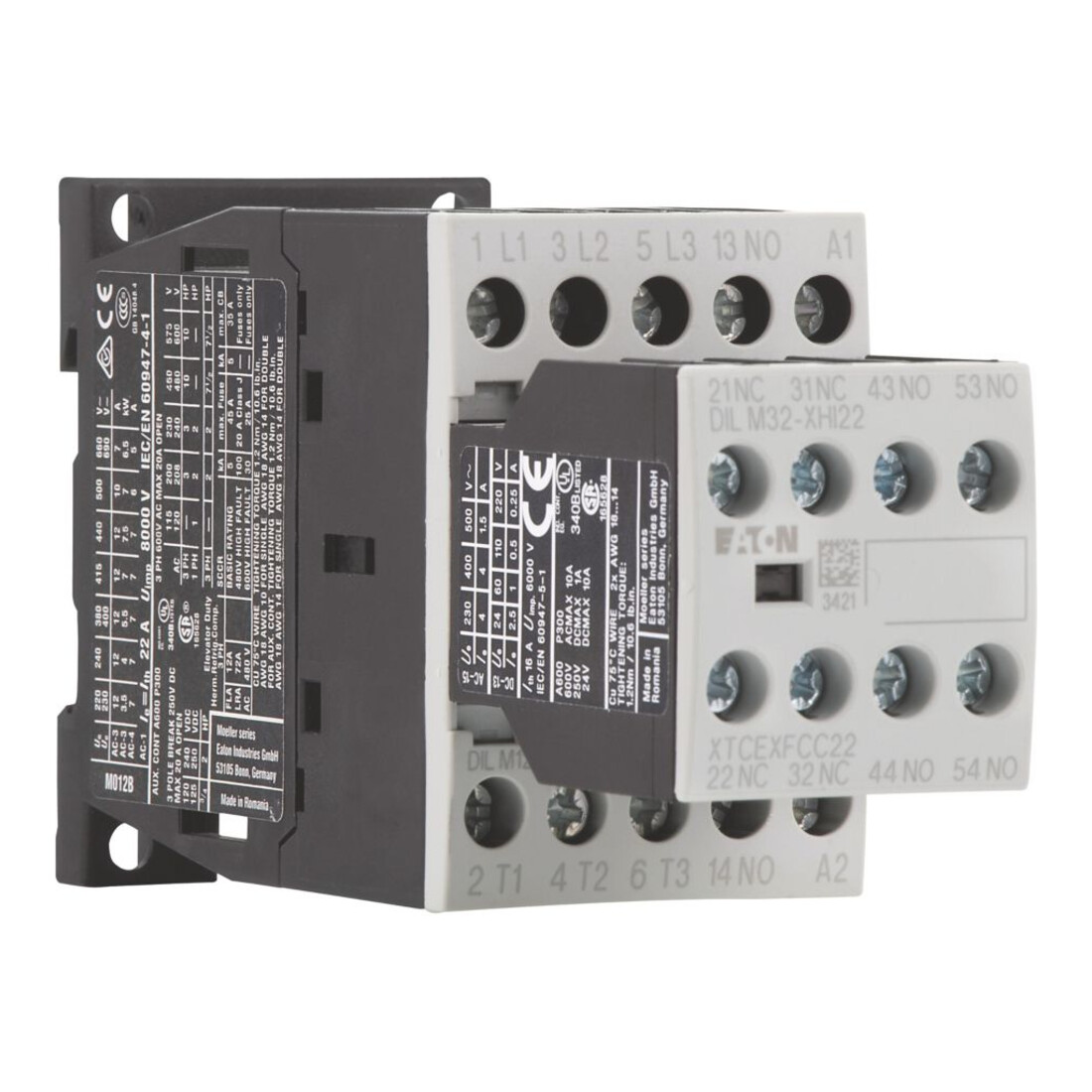

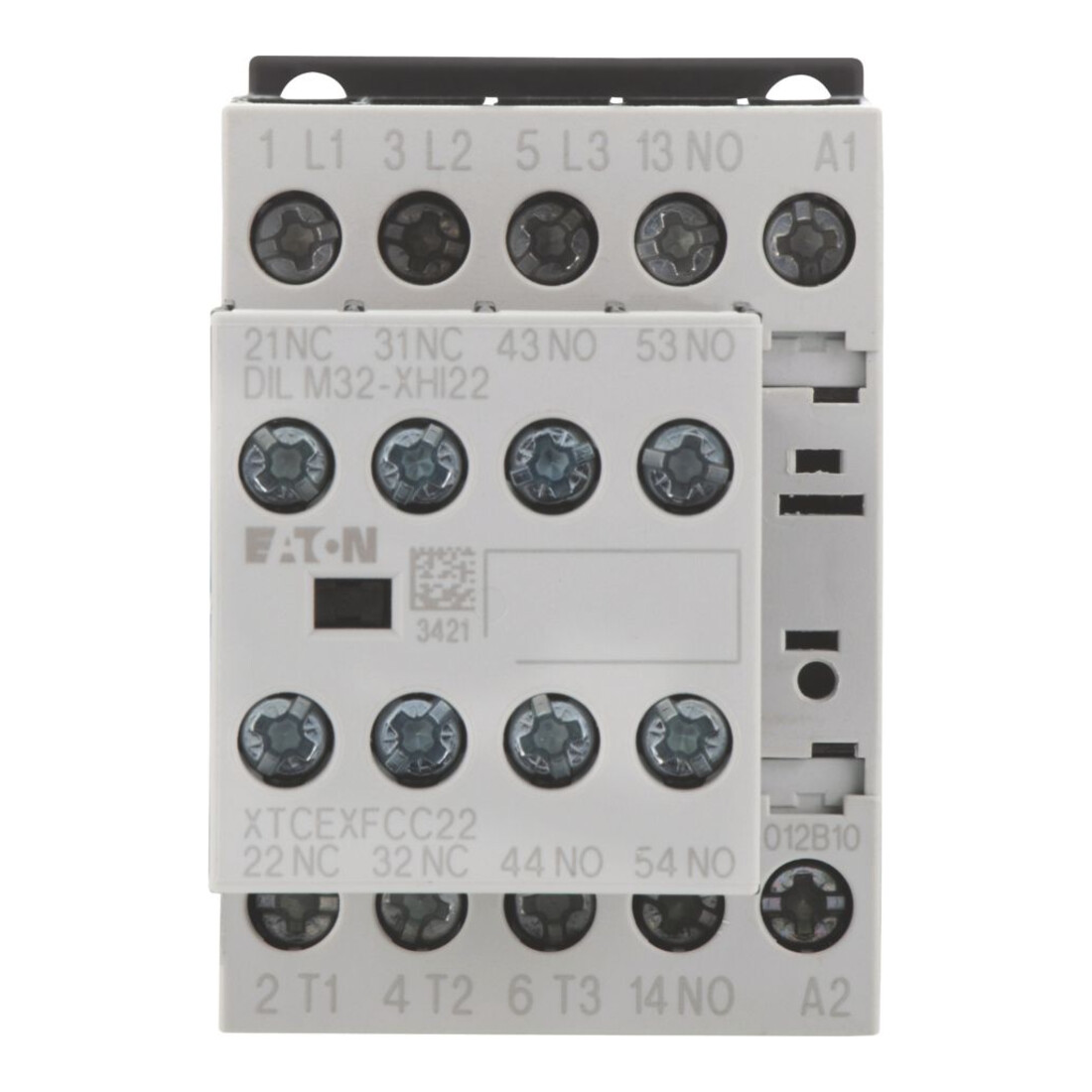

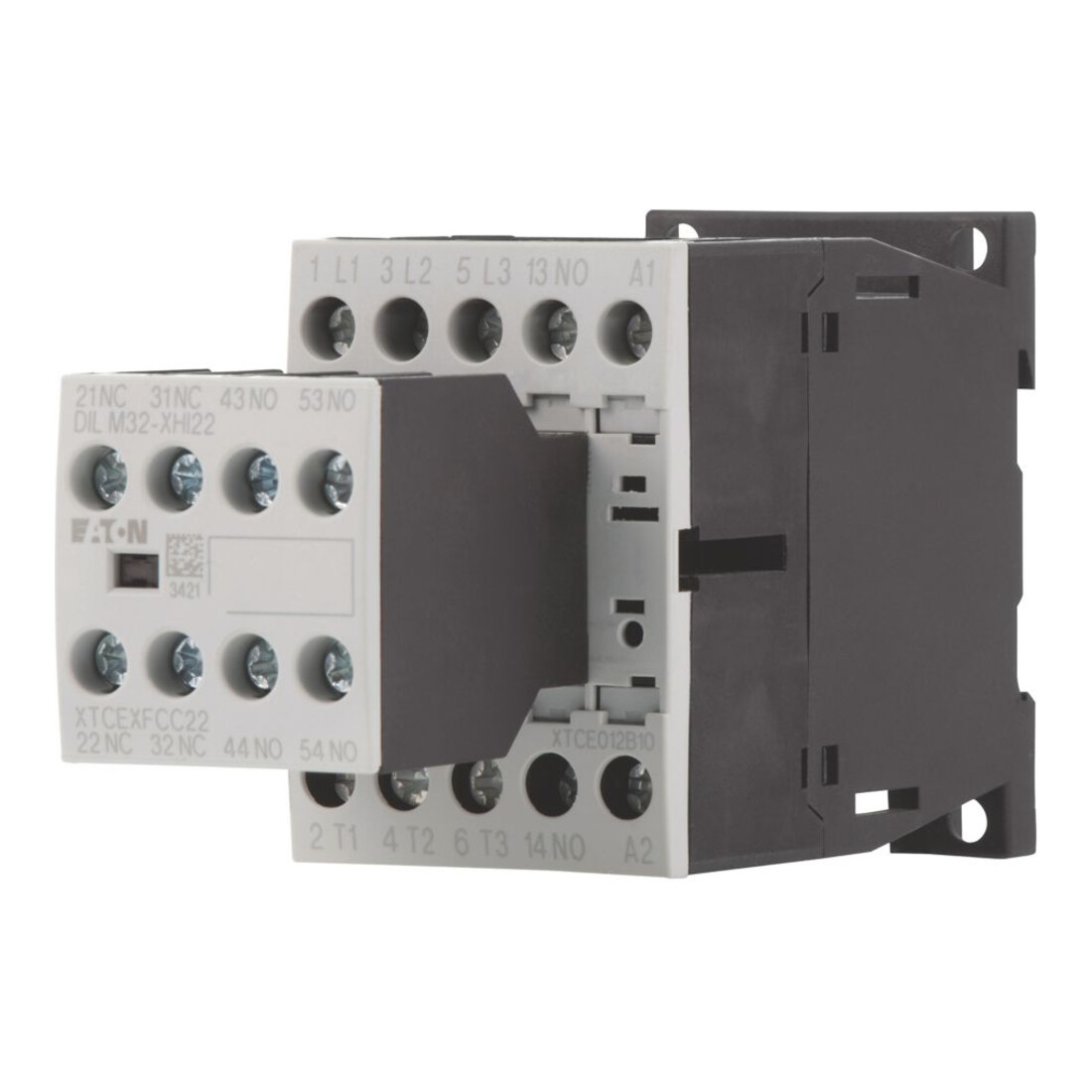

Eaton Leistungsschütz 3S2Ö 5, 5KW/400V, DC DILM12-32(24VDC)
Eaton Leistungsschütz 3S2Ö 5, 5KW/400V, DC DILM12-32(24VDC)
bis morgen
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 0 V
- Bemessungssteuerspeisespannung Us bei DC
- 24 V
- Spannungsart zur Betätigung
- DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 12 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 5,5 kW

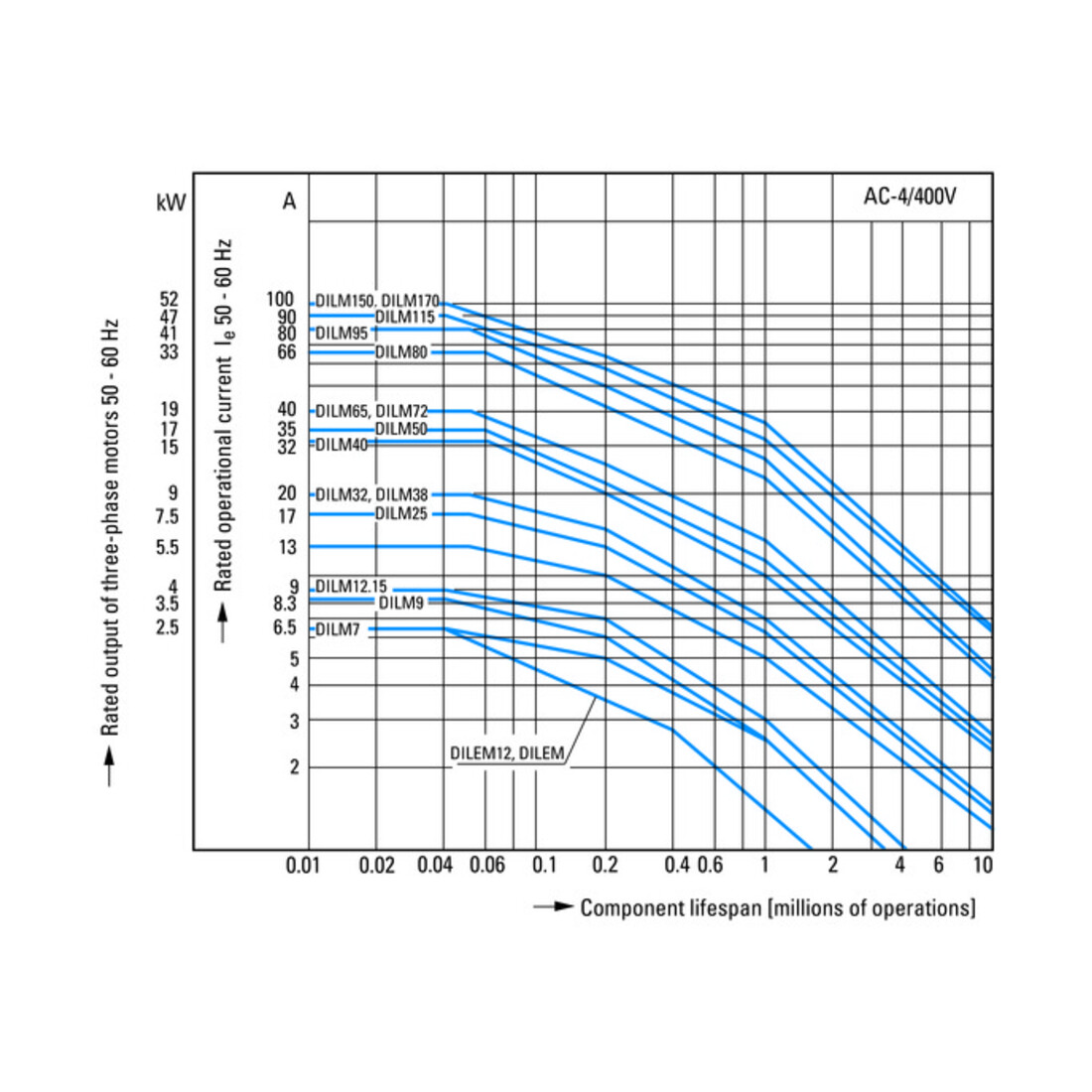

- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 7 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 3 kW
- Bemessungsbetriebsleistung NEMA
- 7,4 kW
- Geeignet für Reiheneinbau
- nein
- Anzahl der Hilfskontakte als Schließer
- 3
- Anzahl der Hilfskontakte als Öffner
- 2
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 62352259
- GTIN
- 4015082769505
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=3.5 kW, 380 V 400 V: P=5.5 kW, 660 V 690 V: P=6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=4.4 kW, Kontaktbestückung S=Schließer: 3 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012. • Integrierte Varistor-Schutzbeschaltung. • Mit Spiegelkontakt. • Stromart AC/DC: Gleichstrombetätigung
