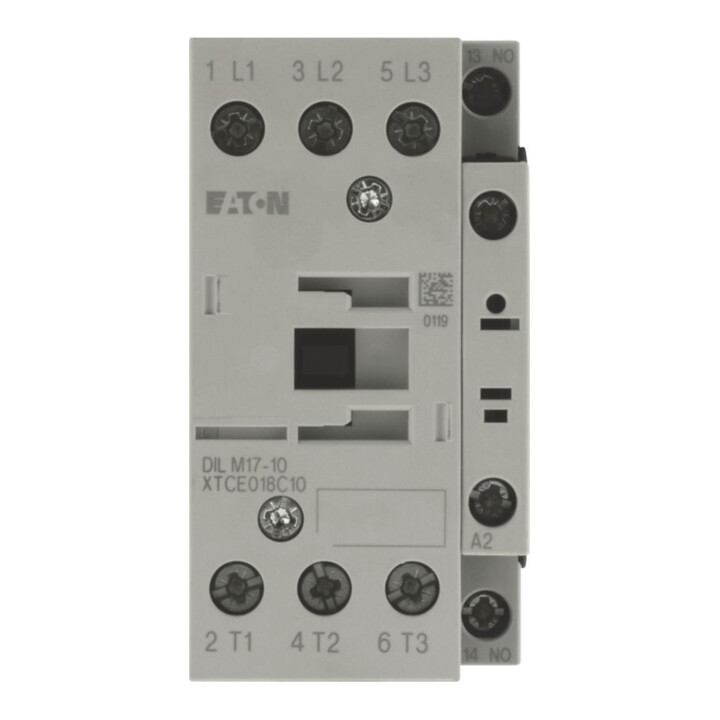

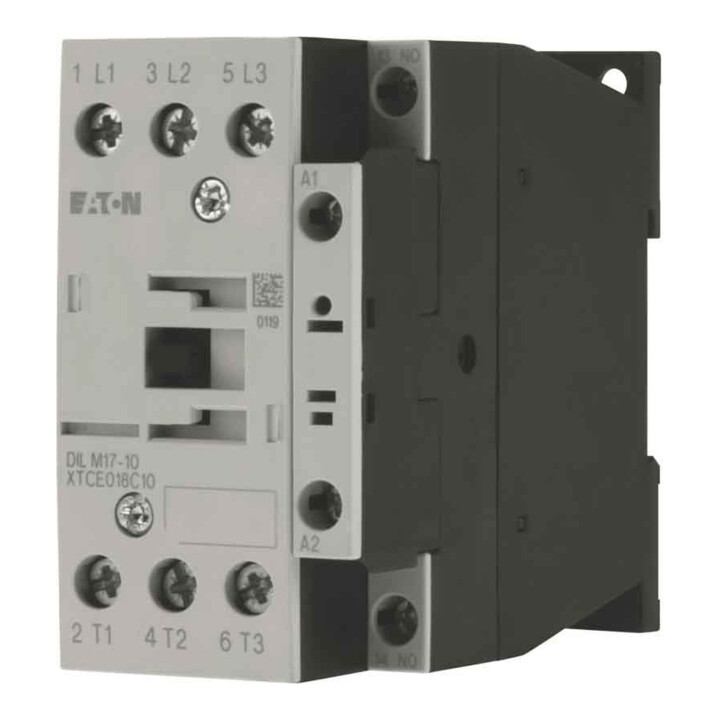

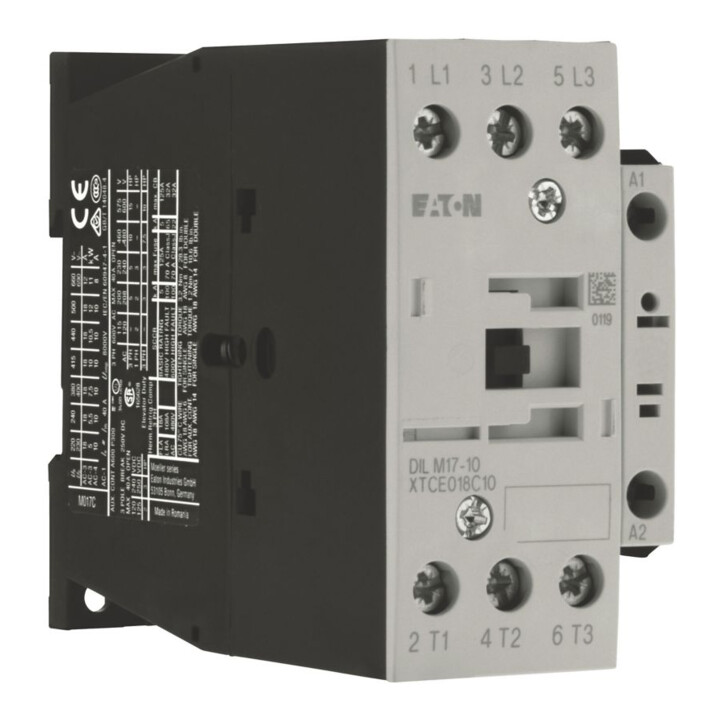

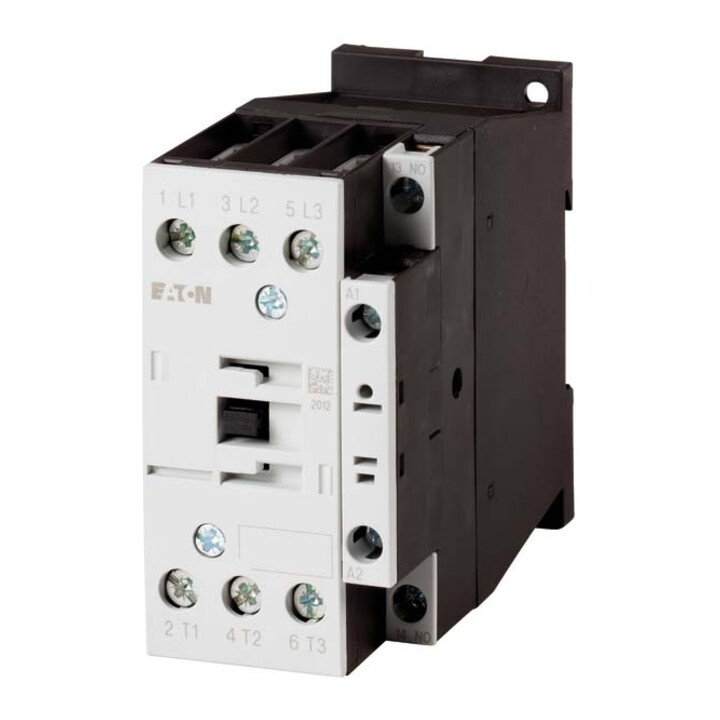

Eaton Leistungsschütz 1S 7, 5kW/400V, DC DILM17-10(RDC24)
Eaton Leistungsschütz 1S 7, 5kW/400V, DC DILM17-10(RDC24)
bis morgen
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 0 V
- Bemessungssteuerspeisespannung Us bei DC
- 24..27 V
- Spannungsart zur Betätigung
- DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 40 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 18 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 7,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 10 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4,5 kW
- Bemessungsbetriebsleistung NEMA
- 7,4 kW
- Geeignet für Reiheneinbau
- nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 54815504
- GTIN
- 4015082770181

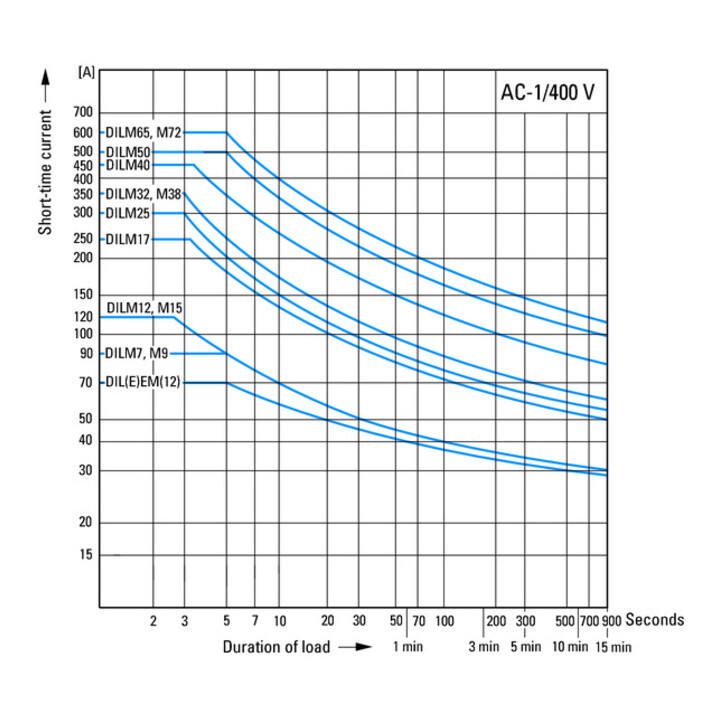

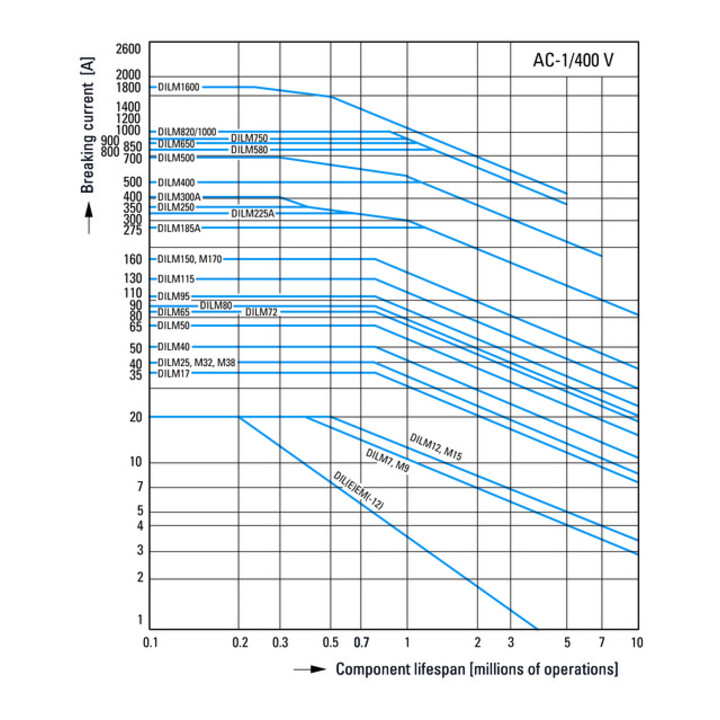

• Leistungsschütz, Applikation: Leistungsschütz für Motoren • Leistungsschütze bis 170 A, 3-polig • Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen • AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes • AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen • Anschlusstechnik: Schraubklemmen • Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3 • Pole: 3-polig • Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=18 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=40 A, gekapselt: Ith=32 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=88 A, gekapselt: Ith=80 A • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=5 kW, 380 V 400 V: P=7.5 kW, 660 V 690 V: P=11 kW • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2.5 kW, 380 V 400 V: P=4.5 kW, 660 V 690 V: P=6.5 kW • kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V)., DILM32-XHI11-S • Kontaktbestückung S=Schließer: 1 S • Hinweise: Schaltglieder nach EN 50012. • Integrierte Schutzbeschaltung in der Ansteuerelektronik. • Stromart AC/DC: Gleichstrombetätigung
