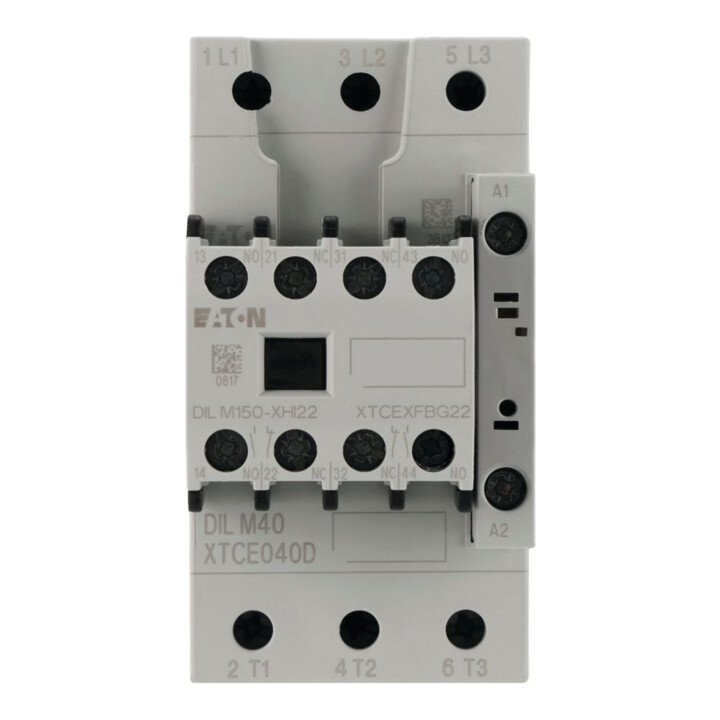

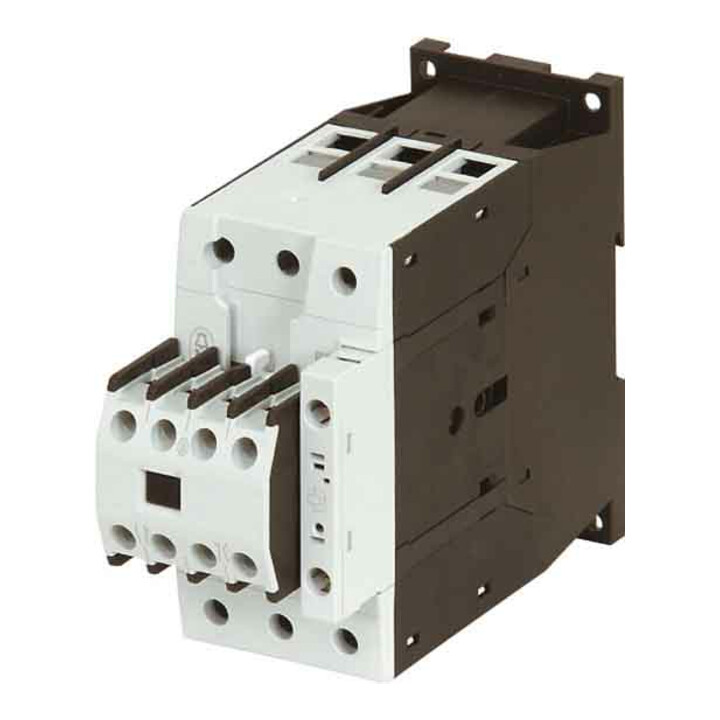

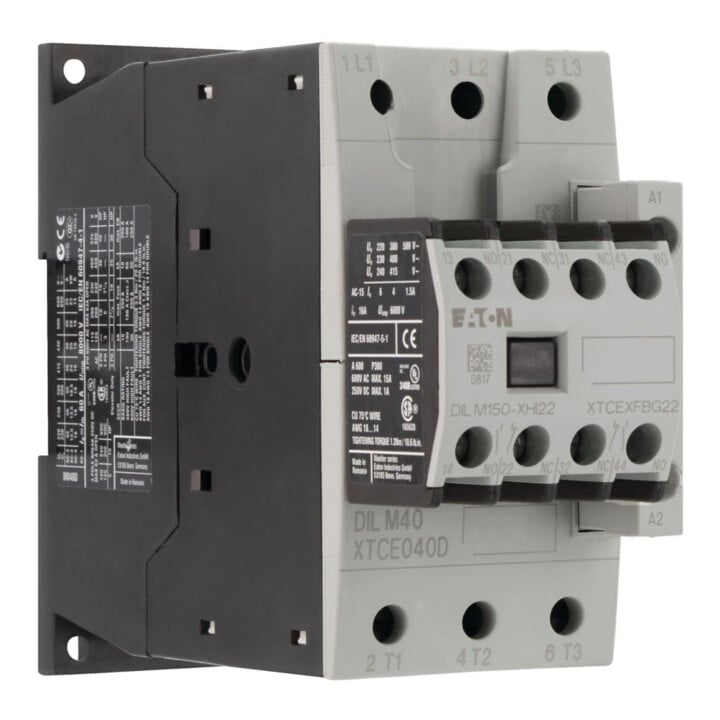

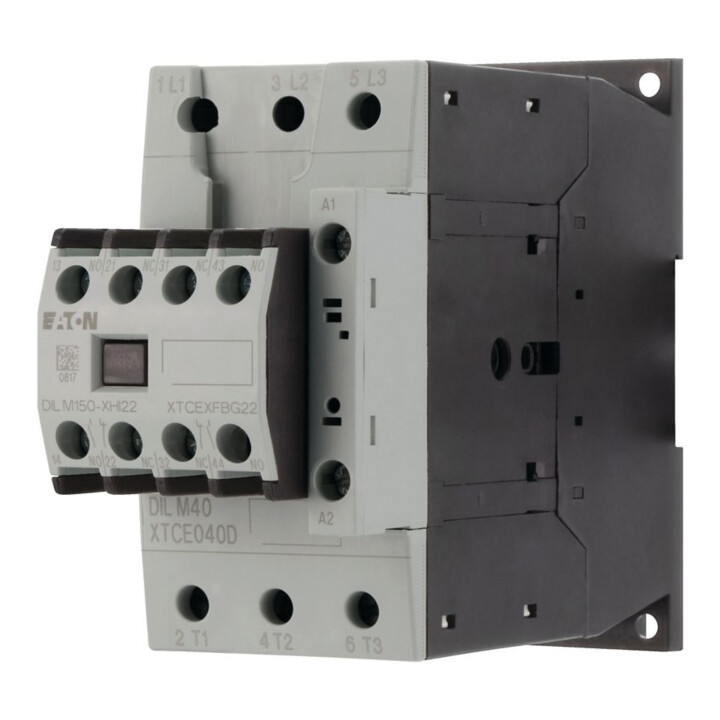

Eaton Leistungsschütz 18,5kW/400V,AC DILM40-22(230V50HZ)
Eaton Leistungsschütz 18,5kW/400V,AC DILM40-22(230V50HZ)
bis Do., 20. Aug.
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 60 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 40 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 18,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 18 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 9 kW
- Bemessungsbetriebsleistung NEMA
- 22 kW
- Geeignet für Reiheneinbau
- Nein
- Anzahl der Hilfskontakte als Schließer
- 2
- Anzahl der Hilfskontakte als Öffner
- 2
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 87779622
- GTIN
- 4015082777982
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=60 A, gekapselt: Ith=45 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=125 A, gekapselt: Ith=112 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=12.5 kW, 380 V 400 V: P=18.5 kW, 660 V 690 V: P=23 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=5 kW, 380 V 400 V: P=9 kW, 660 V 690 V: P=12 kW, Kontaktbestückung S=Schließer: 2 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
