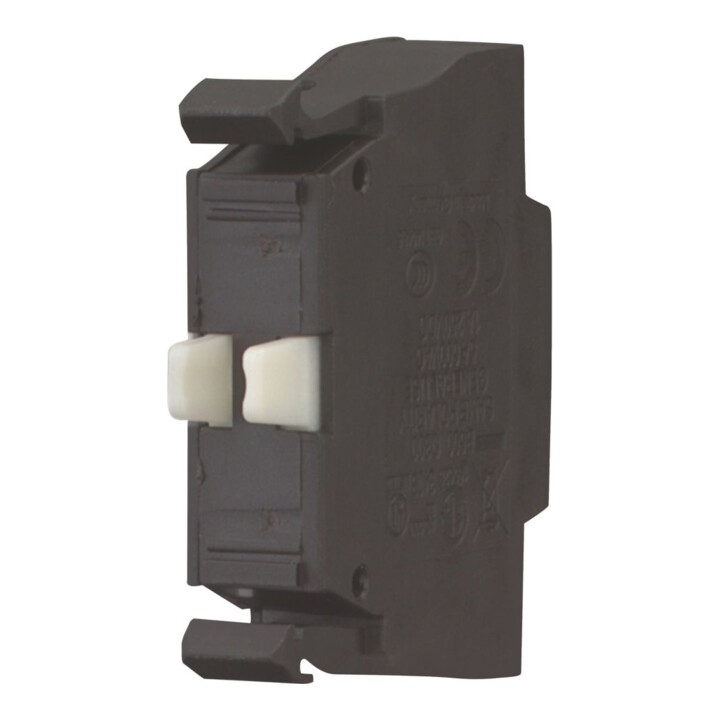

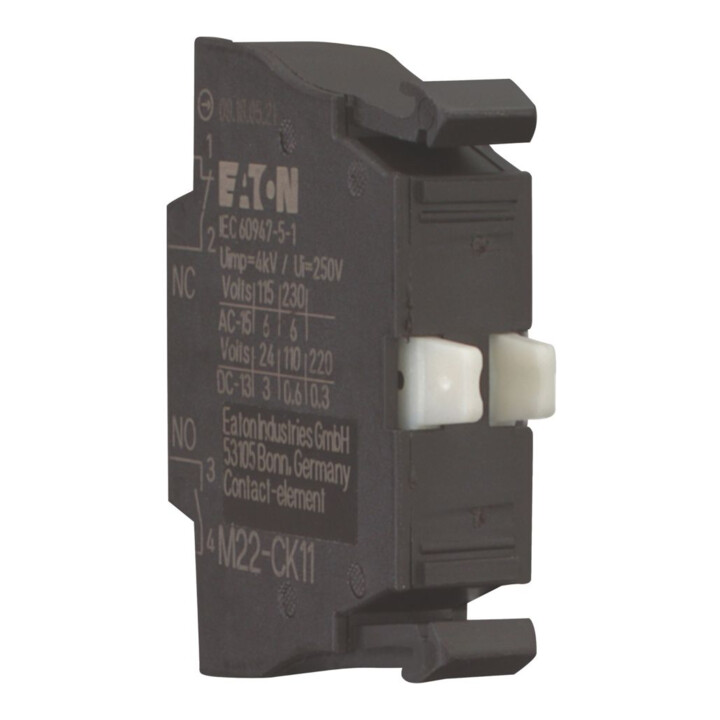

Eaton Kontaktelement 1S,1Ö Front M22-CK11
Eaton Kontaktelement 1S,1Ö Front M22-CK11
bis Fr., 7. Aug.
Standardlieferung
- Anzahl der Kontakte als Schließer
- 1
- Anzahl der Kontakte als Öffner
- 1
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V
- 6 A
- Ausführung des elektrischen Anschlusses
- Federzuganschluss
- Ausführung
- aufsteckbar und integrierbar
- Montageart
- Frontbefestigung
- Fassung
- ohne
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 65960532
- GTIN
- 4015081075379
• Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Cage Clamp, Befestigung: Frontbefestigung, Beschreibung: Bei Verwendung von Not-Aus-Tasten M22-PV¿max. 2 Kontaktelemente=4 Öffner/Schließer, Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden, Kontaktbestückung S=Schließer: 1 S, Kontaktbestückung Ö=Öffner: 1 Ö, Kontaktbestückung Hinweis:=Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 20, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Doppelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung¿+¿bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom. • Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar. • Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar. • Beliebige Kombinationen der Hilfsschaltertypen sind möglich. • Nicht in Verbindung mit Lasttrennschalter PN¿. • Kennzeichnung im Schalter: HIA. • Kennzeichnung im FI-Block: HIAFI. • Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner. • Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten. • Übernimmt Melde- und Verriegelungsaufgaben. • Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar. • Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar. • Verwendung mit Leistungsschalter Baugröße NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar. • Beliebige Kombinationen der Hilfsschaltertypen sind möglich. • Kennzeichnung im Schalter: HI
