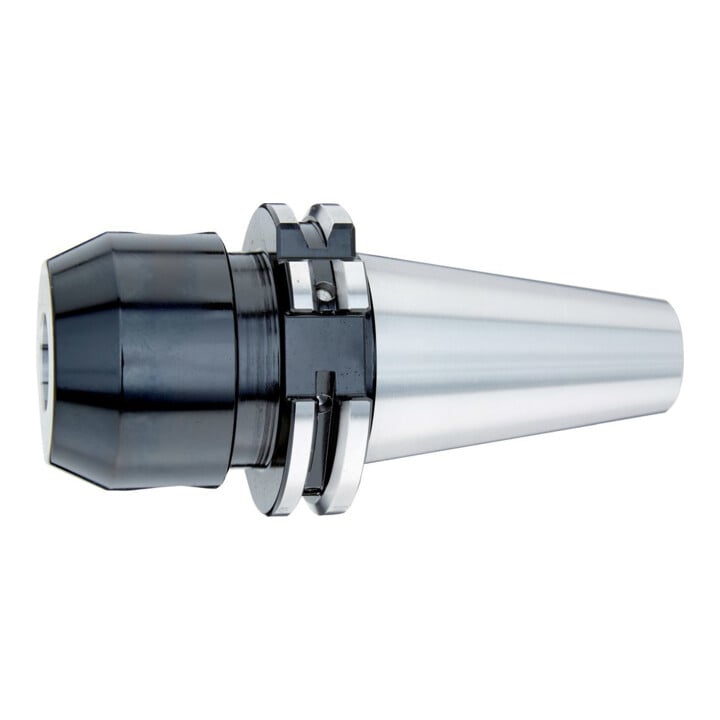

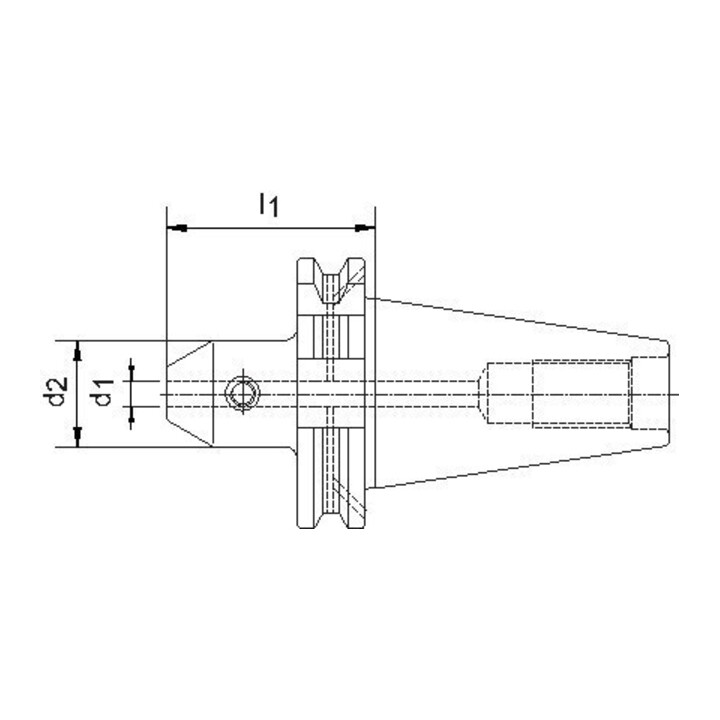

Das E/D/E Flächenspannfutter DIN ISO 7388-1 AD/AF SK50 20mm A160 FORTIS ist ein Präzisionsspannfutter zur sicheren Aufnahme von Werkzeugen oder Werkstücken in der Zerspanung.

Eigenschaften

• Flächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B • Aus legiertem Einsatzstahl mit gehärteter Oberfläche (58 ± 2 HRC) • Mindestens 0,5 mm tiefe Einsatzhärtung für hohe Verschleißfestigkeit • Zugfestigkeit im Kern ca. 950 N/mm² nach Einsatzhärtung • Kegel nach DIN 254 mit enger Winkel-Toleranz AT3 • Sehr hohe Oberflächengenauigkeit des Kegels (Ra < 0,4 µm) • Bohrungstoleranz H5 für präzise Passung • Rundlaufgenauigkeit unter 0,003 mm für optimale Werkzeugpräzision • Wuchtgüte G 6,3 bei bis zu 15.000 U/min für vibrationsarmen Lauf • Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB • Integrierte Kühlkanalbohrung für verbesserte Kühlung während des Einsatzes
