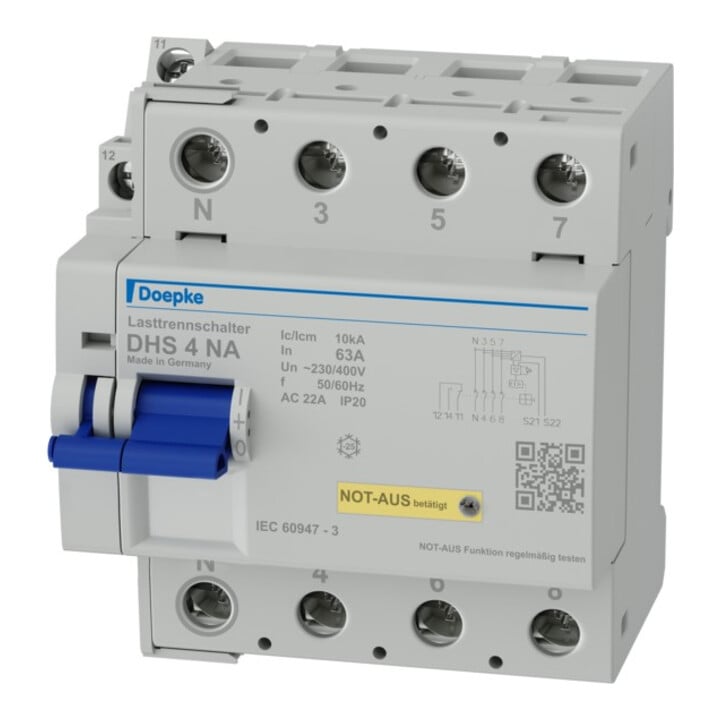

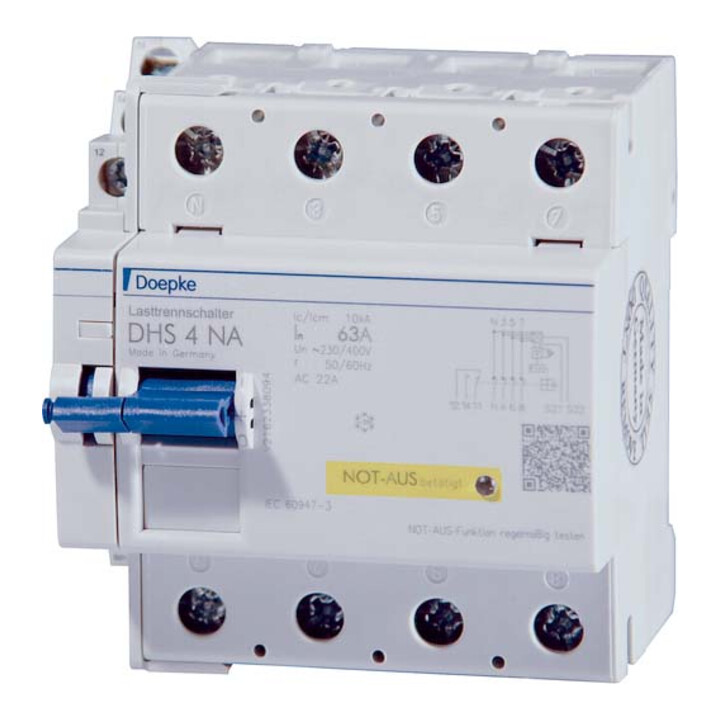

Doepke Hauptschalter mit Not-aus-Funktion DHS 4-063 NA
Doepke Hauptschalter mit Not-aus-Funktion DHS 4-063 NA
- Ausführung als Hauptschalter
- Nein
- Ausführung als Wartungs-/Reparaturschalter
- Nein
- Ausführung als Sicherheitsschalter
- Nein
- Ausführung als NOT-AUS-Einrichtung
- Ja
- Ausführung als Wendeschalter
- Nein
- Anzahl der Schalter
- 1
- Max. Bemessungsbetriebsspannung Ue bei AC
- 440 V
- Bemessungsbetriebsspannung
- 230..440 V
- Bemessungsdauerstrom Iu
- 63 A
- Bemessungsdauerstrom bei AC-23, 400 V
- 1899-12-30 00:00:00
- Bemessungsdauerstrom bei AC-21, 400 V
- 63 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 0 kW
- Bemessungskurzzeitstromfestigkeit Icw
- 10 kA
- Schaltleistung bei 400 V
- 29,69999999 kW
- Bedingter Bemessungskurzschlussstrom Iq
- 10 kA
- Polzahl
- 4
- Anzahl der Hilfskontakte als Wechsler
- 1
- Motorantrieb optional
- Nein
- Motorantrieb integriert
- Nein
- Spannungsauslöser optional
- Nein
- Gerätebauart
- Komplettgerät im Gehäuse
- Geeignet für Bodenbefestigung
- Nein
- Geeignet für Frontbefestigung 4-Loch
- Nein
- Geeignet für Frontbefestigung Zentral
- Nein
- Geeignet für Verteilereinbau
- Ja
- Hersteller
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Art. Nr.
- 52360559
- GTIN
- 4014712233799

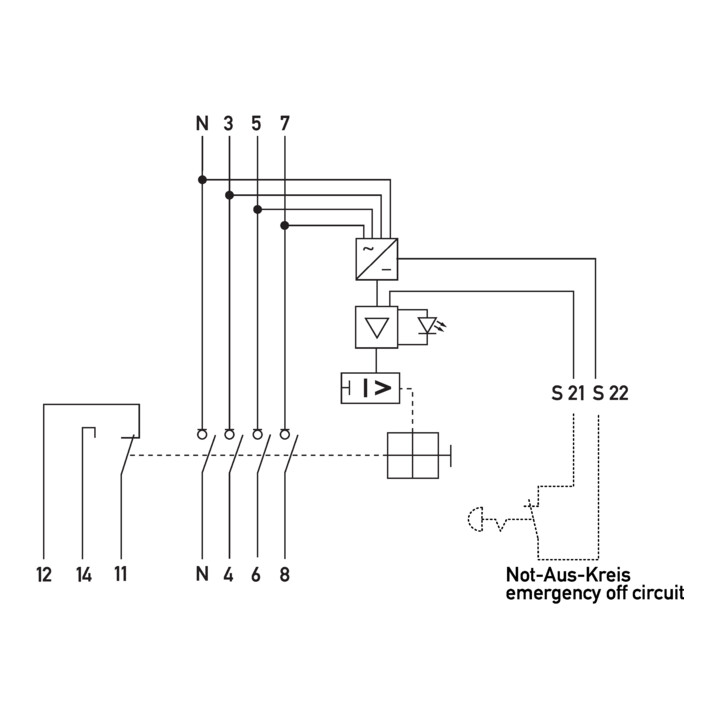

• Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung • Sie schalten auch unter Last oder Überlast • Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt • Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird • Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein • DHS mit Not-aus-Funktion ermöglichen den Anschluss einer Not-aus-Einrichtung, wie z. B. Taster • Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch • Eine Wiedereinschaltung wird bis zur Behebung verhindert • Eigenschaften: mit Not-Aus-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen • Überwachung der Not-Aus-Funktion auf Drahtbruch und Anzeige durch eine LED • hohe Kurzschlussfestigkeit und hohes Schaltvermögen • beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen • Schaltstellungsanzeige • Sichtfenster für Beschriftungsetiketten • Montageart: Schnellbefestigung auf Tragschiene • Einbaulage beliebig • Einsatzgebiete: besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw • Hinweise: Gemäß EN 60947-3 werden in der Praxis Lastschalter, Trennschalter und Lasttrennschalter als Hauptschalter eingesetzt • Der Lastschalter muss Ströme unter Betriebsbedingungen im Stromkreis (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten • In ausgeschalteter Stellung ist hierbei keine Trennfunktion erforderlich • Ein Lastschalter ist daher für eine sichere Trennung im Sinne der internationalen Errichtungsvorschriften nicht geeignet • Trennschalter müssen in ausgeschalteter Stellung die entsprechenden Anforderungen an eine Trennfunktion erfüllen, jedoch brauchen im Betriebsfall nur Ströme vernachlässigbarer Größe geschaltet werden • Die Kombination beider Ausführungen ist der Lasttrennschalter • der beide Eigenschaften in sich vereint und somit universell für gefahrloses Freischalten elektrischer Anlagen einsetzbar ist
