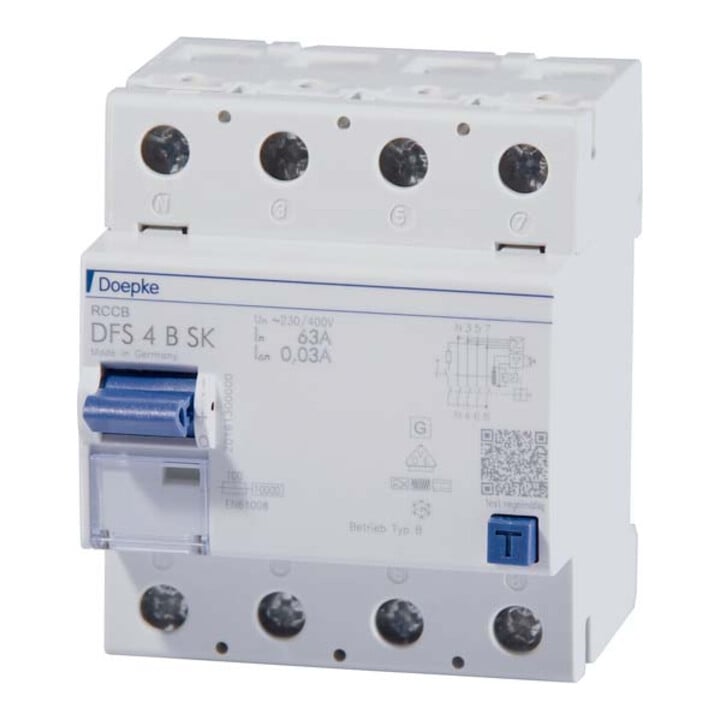

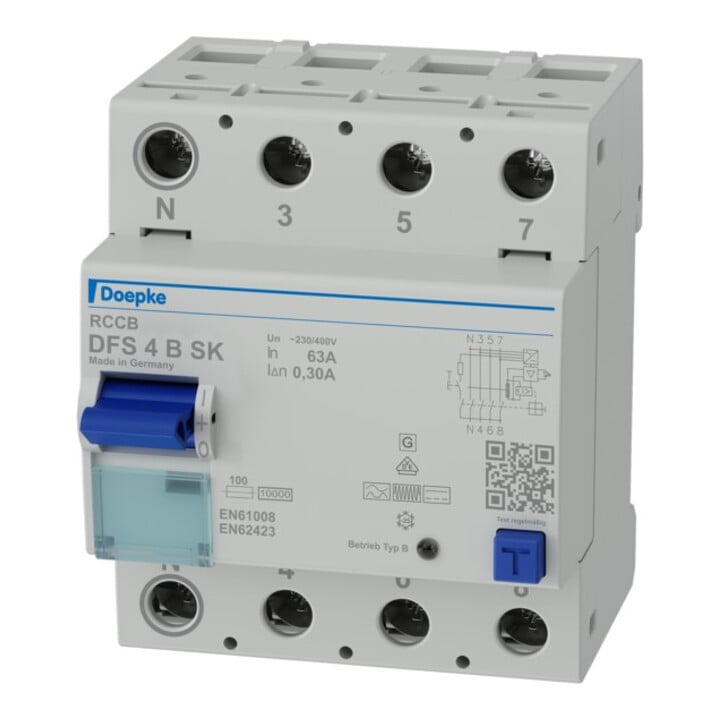

• Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten • Sie schützen so Personen, Tiere und Anlagen • DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze • In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal • Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich • Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen • Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche • Die kostenlose Etikettensoftware hilft bei der Beschriftung • Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz • Sie sind erhöht stoßstrom- und gewitterfest • Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit • Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus • Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist • Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt • Eigenschaften: hohe Immunität gegenüber betriebsbedingter Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz • allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz • netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A • spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz • volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern • geringe Baugröße für alle Bemessungsströme • hohe Kurzschlussfestigkeit • beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss • Schaltstellungsanzeige • Sichtfenster für Beschriftungsetiketten • Multifunktionsschaltknebel mit drei Positionen:"ein","aus","ausgelöst" • Anschluss C1 Neutralleiterposition links • Montageart: Schnellbefestigung auf Tragschiene • Einbaulage beliebig • Einspeisung vorzugsweise von oben • Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter • Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern • Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen • RCCB für andere Frequenzen auf Anfrage • Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt
