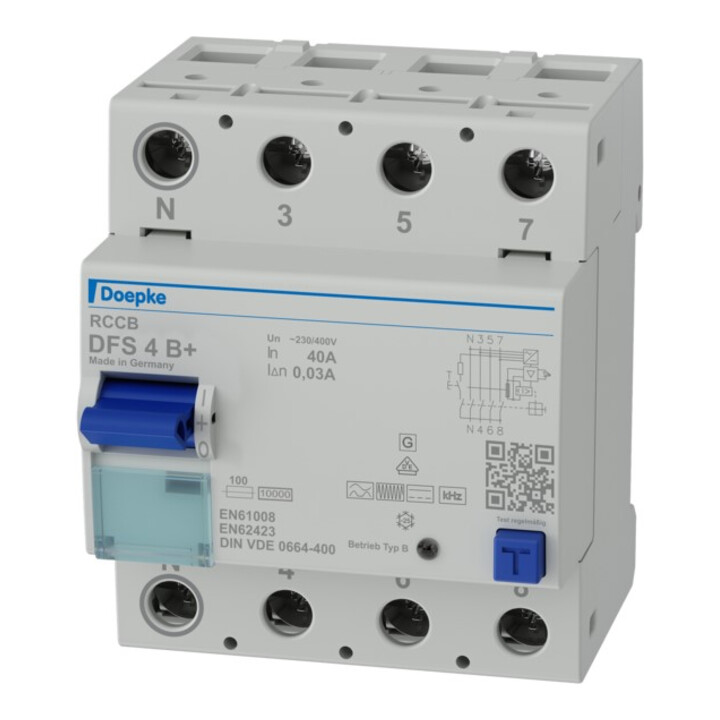

Doepke FI-Schalter DFS4 040-4/0,03-B+
Doepke FI-Schalter DFS4 040-4/0,03-B+
bis Di., 14. Juli, wenn du vor 12:00 Uhr bestellst
Standardlieferung
- Polzahl
- 4
- Bemessungsspannung
- 400 V
- Bemessungsstrom
- 40 A
- Bemessungsfehlerstrom
- 0,03 A
- Bemessungsisolationsspannung Ui
- 400 V
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Montageart
- DIN-Schiene
- Fehlerstrom-Typ
- B+
- Selektiver-Typ
- Nein
- Kurzzeitverzögerter Typ
- Ja
- Kurzschlussfestigkeit (Icw)
- 10 kA
- Stoßstromfestigkeit
- 3 kA
- Spannungsart
- AC
- Mit Verriegelungsvorrichtung
- Nein
- Frequenz
- 50 Hz
- Zusatzeinrichtungen möglich
- Ja
- Schutzart (IP)
- IP20
- Breite in Teilungseinheiten
- 4

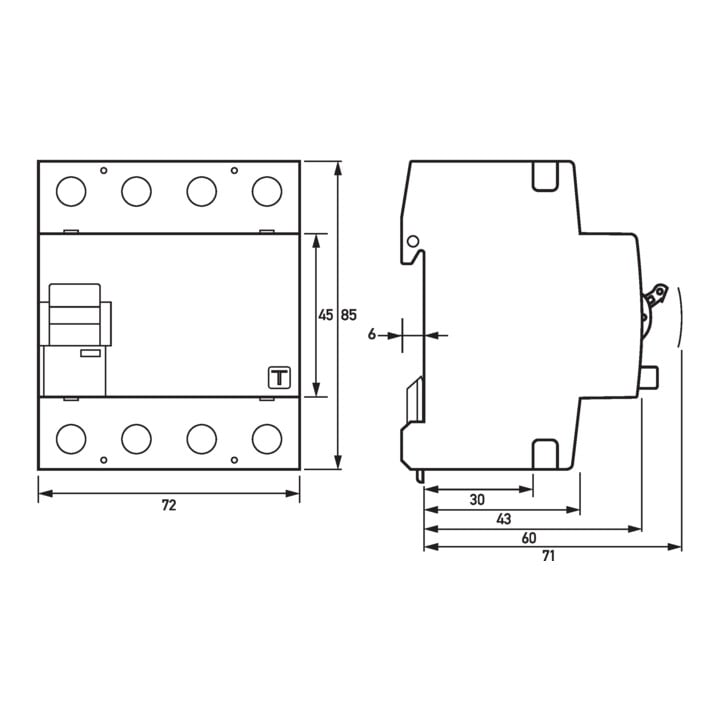

- Einbautiefe
- 69 mm
- Umgebungstemperatur während des Betriebs
- -25..40°C
- Verschmutzungsgrad
- 2
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1,5..50 mm²
- Anschließbarer Leiterquerschnitt eindrähtig
- 1,5..50 mm²
- Explosionsgeschützt
- Nein
- Hersteller
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Art. Nr.
- 61171600
- GTIN
- 4014712203235
• Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten • Sie schützen so Personen, Tiere und Anlagen • DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze • In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal • Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich • Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen • Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche • Die kostenlose Etikettensoftware hilft bei der Beschriftung • Fehlerstromschutzschalter des Typs B+ sind allstromsensitiv • Sie schützen vor Puls- und Wechselfehlerströmen, Fehlerströmen mit Mischfrequenzen und glatten Gleichfehlerströmen • Sie erkennen lückenlos Fehlerströme aller Frequenzen bis 20 kHz bei einer maximalen Auslöseschwelle von 420 mA • Die Schalter bieten damit einen gehobenen Brandschutz • Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt • Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 20 kHz • Brandschutz gemäß VDE 0100-420 • netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A • spannungsabhängige Erfassung von glatten Gleichfehlerströmen und Wechselfehlerströmen mit Frequenzen ungleich 50 Hz • volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern • geringe Baugröße für alle Bemessungsströme • hohe Kurzschlussfestigkeit • beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss • Schaltstellungsanzeige • Sichtfenster für Beschriftungsetiketten • Multifunktionsschaltknebel mit drei Positionen:"ein","aus","ausgelöst" • Anschluss C1 Neutralleiterposition links • Montageart: Schnellbefestigung auf Tragschiene • Einbaulage beliebig • Einspeisung vorzugsweise von oben • Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter • Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern • Feuergefährdete Betriebsstätten • Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen • RCCB für andere Frequenzen auf Anfrage • Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt
