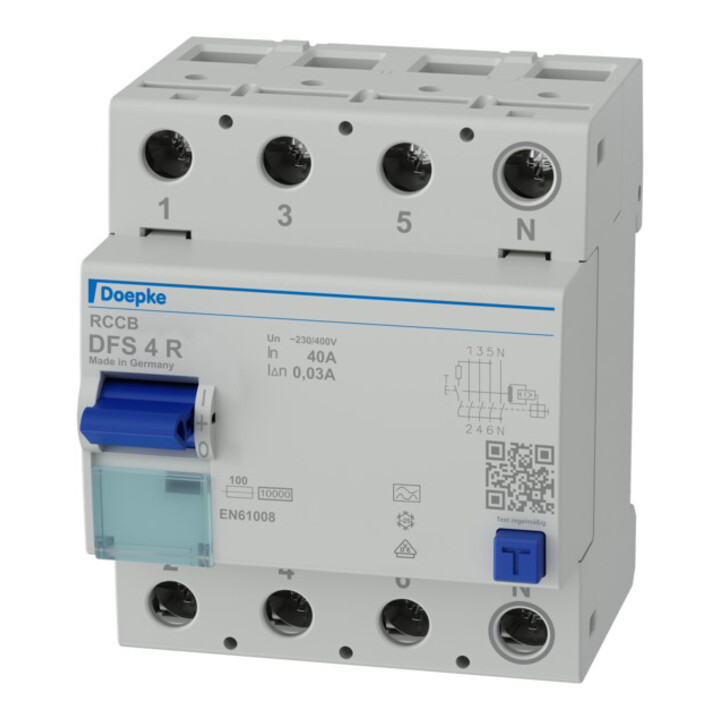

Doepke FI-Schalter DFS4 040-4/0, 03-A R
Doepke FI-Schalter DFS4 040-4/0, 03-A R
bis spätestens übermorgen
Standardlieferung
- Polzahl
- 4
- Bemessungsspannung
- 400 V
- Bemessungsstrom
- 40 A
- Bemessungsfehlerstrom
- 0,03 A
- Bemessungsisolationsspannung Ui
- 400 V
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Montageart
- DIN-Schiene
- Fehlerstrom-Typ
- A
- Selektiver-Typ
- nein
- Kurzzeitverzögerter Typ
- nein
- Kurzschlussfestigkeit (Icw)
- 10 kA
- Stoßstromfestigkeit
- 0,25 kA
- Spannungsart
- AC
- Mit Verriegelungsvorrichtung
- ja
- Frequenz
- 50 Hz
- Zusatzeinrichtungen möglich
- ja
- Schutzart (IP)
- IP20
- Breite in Teilungseinheiten
- 4

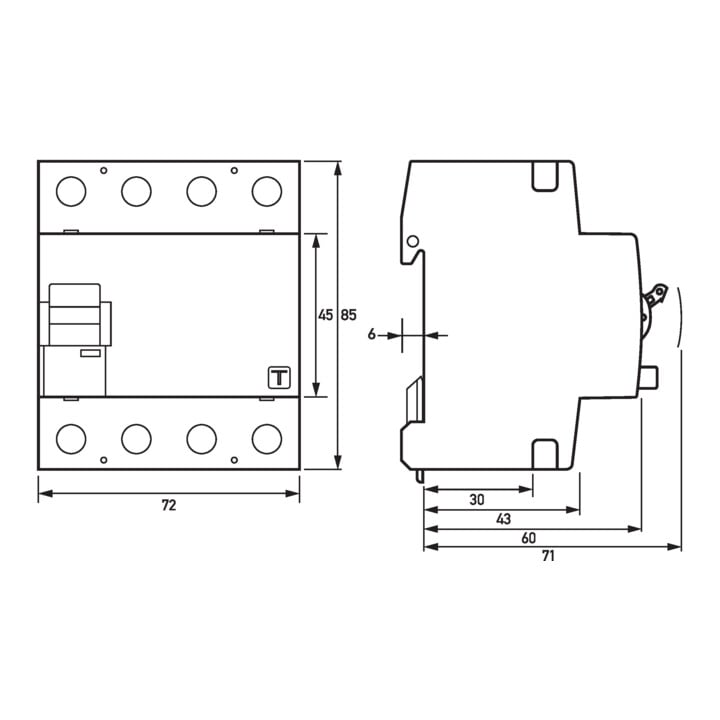

- Einbautiefe
- 69 mm
- Umgebungstemperatur während des Betriebs
- -25..40°C
- Verschmutzungsgrad
- 2
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1,5..50 mm²
- Anschließbarer Leiterquerschnitt eindrähtig
- 1,5..50 mm²
- Explosionsgeschützt
- nein
- Hersteller
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Art. Nr.
- 94853880
- GTIN
- 4014712111127
• Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten • Sie schützen so Personen, Tiere und Anlagen • DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze • In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal • Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich • Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen • Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche • Die kostenlose Etikettensoftware hilft bei der Beschriftung • Schalter des Typs A sind puls- und wechselstromsensitiv • Diese Funktion ist netzspannungsunabhängig • Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230, 400 V, V und einer Bemessungsfrequenz von 50 Hz ausgelegt • Eigenschaften: netz- und hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst" Anschluss C1 Neutralleiterposition rechts Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeiserichtung beliebig Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen • In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden • Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen • In denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können • Hier ist ein umfassender Schutz nicht gegeben • Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+)
