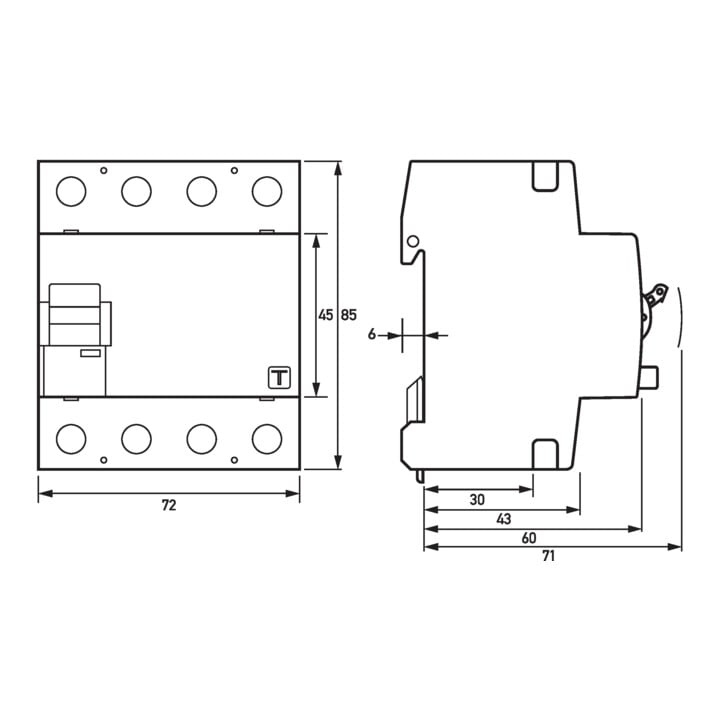

Doepke FI-Schalter DFS4 025-4/0,03-B SK

Eigenschaften:

• Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten
• Sie schützen so Personen, Tiere und Anlagen
• DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze
• In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal
• Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich
• Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen
• Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche
• Die kostenlose Etikettensoftware hilft bei der Beschriftung
• Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz
• Sie sind erhöht stoßstrom- und gewitterfest
• Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit
• Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus
• Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist
• Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt
• Eigenschaften: hohe Immunität gegenüber betriebsbedingter Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz
• allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz
• netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A
• spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz
• volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern
• geringe Baugröße für alle Bemessungsströme
• hohe Kurzschlussfestigkeit
• beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
• Schaltstellungsanzeige
• Sichtfenster für Beschriftungsetiketten
• Multifunktionsschaltknebel mit drei Positionen:"ein","aus","ausgelöst"
• Anschluss C1 Neutralleiterposition links
• Montageart: Schnellbefestigung auf Tragschiene
• Einbaulage beliebig
• Einspeisung vorzugsweise von oben
• Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter
• Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern
• Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
• RCCB für andere Frequenzen auf Anfrage
• Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.

EAN/GTIN: 4014712148468
