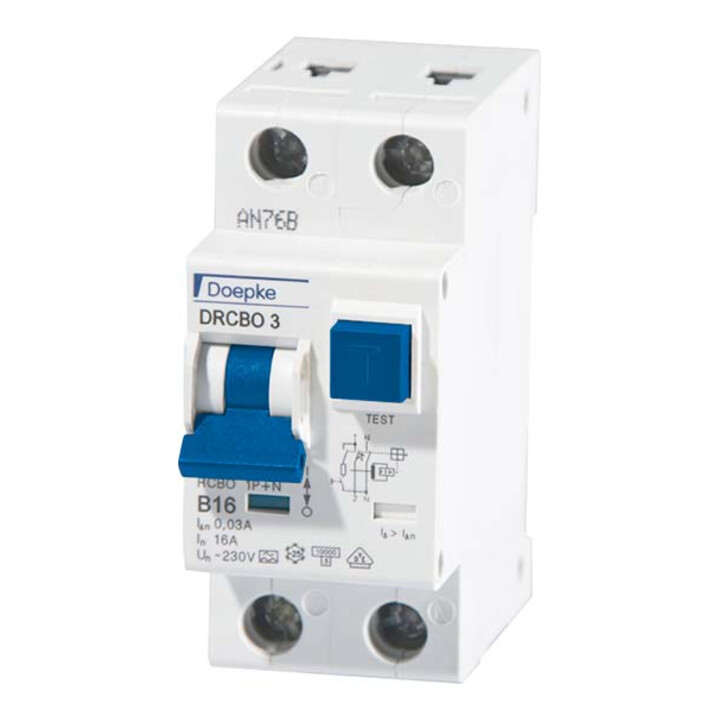

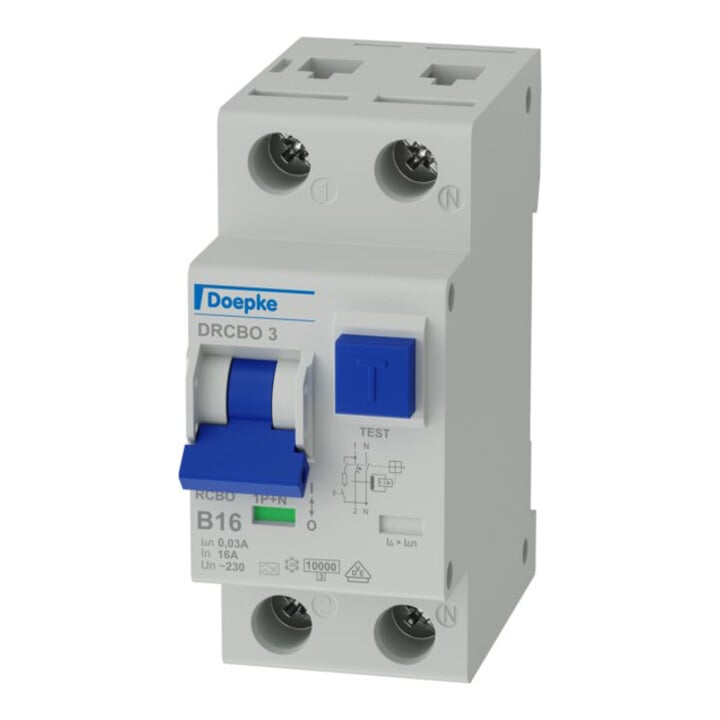

Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A
Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A
Do., 16. Juli
Standardlieferung
- Polzahl (gesamt)
- 2
- Anzahl der abgesicherten Pole
- 1
- Bemessungsspannung
- 230 V
- Bemessungsisolationsspannung Ui
- 440 V
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Bemessungsstrom
- 16 A
- Bemessungsfehlerstrom
- 0,02999999 A
- Fehlerstrom-Typ
- A
- Energiebegrenzungsklasse
- 3
- Bemessungsabschaltvermögen nach EN 61009
- 10 kA
- Bemessungsschaltvermögen Icn nach EN 61009-1
- 10 kA
- Abschaltcharakteristik
- unverzögert
- Stoßstromfestigkeit
- 0,25 kA
- Spannungsart
- AC
- Frequenz
- 50 Hz
- Auslösecharakteristik
- B
- Mitschaltender Neutralleiter
- Nein
- Mit Verriegelungsvorrichtung
- Nein
- Überspannungskategorie
- 3
- Verschmutzungsgrad
- 2
- Umgebungstemperatur während des Betriebs
- -25..40°C

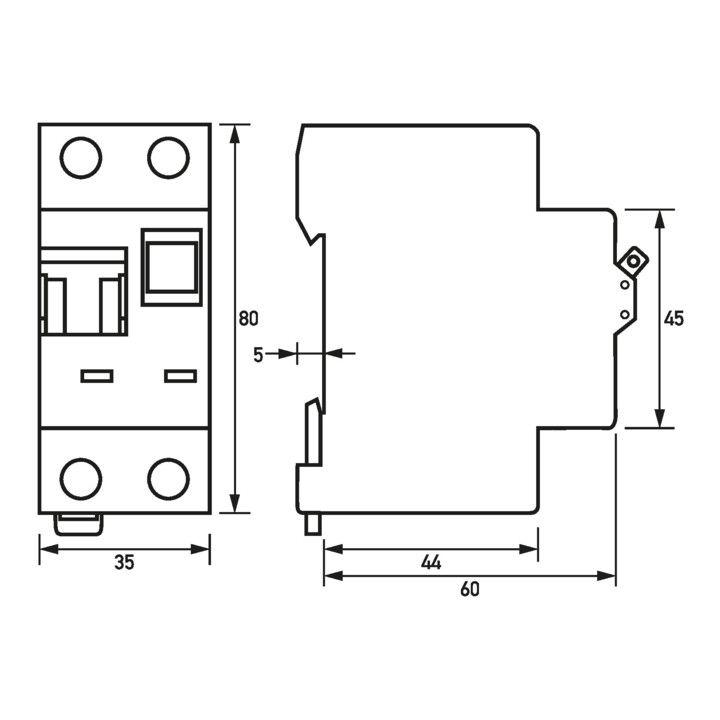

- Breite in Teilungseinheiten
- 2
- Einbautiefe
- 68 mm
- Unterputzmontage
- Nein
- Fehlauslöseschutz
- Nein
- Hersteller
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Art. Nr.
- 61237137
- GTIN
- 4014712220621
• RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination) • Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung • Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus • Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand • DRCBO 3 lassen sich bequem ein- und ausbauen • Schalter des Typs A sind puls- und wechselstromsensitiv • Diese Funktion ist netzspannungsunabhängig • Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise • Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt • Eigenschaften: hilfsspannungsunabhängige Auslösung • sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) • geringe Baugröße für alle Bemessungsströme • hohe Kurzschlussfestigkeit • grün-rote Kontaktstellungsanzeige • Fehlerstromauslöseanzeige • Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten • Neutralleiter rechts • tristabile Rastschieber für leichten Ein- und Ausbau • Montageart: Schnellbefestigung auf Tragschiene • Einbaulage beliebig • Einspeisung beliebig • Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen • In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden • Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen • in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können
