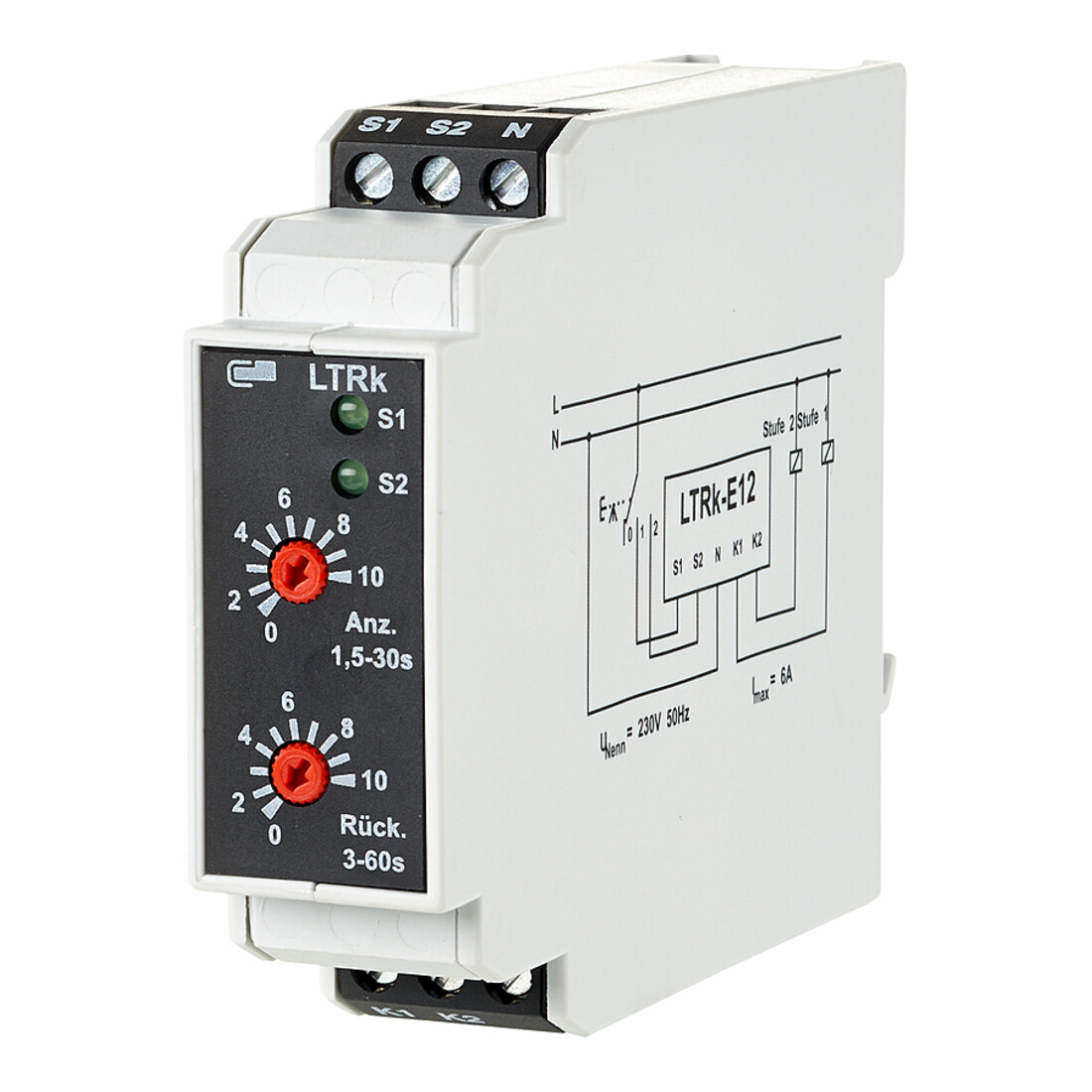

BTR NETCOM Lüftertimerrelais LTRk-E12 230AC II

• Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert.
• Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar.
• Die Ansteuerung erfolgt mit einem zweistufigen Schalter.
• Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert.
• Funktionsweise: 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann.
• Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort.
• Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen.
• Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben.

EAN/GTIN: 4250184121053
