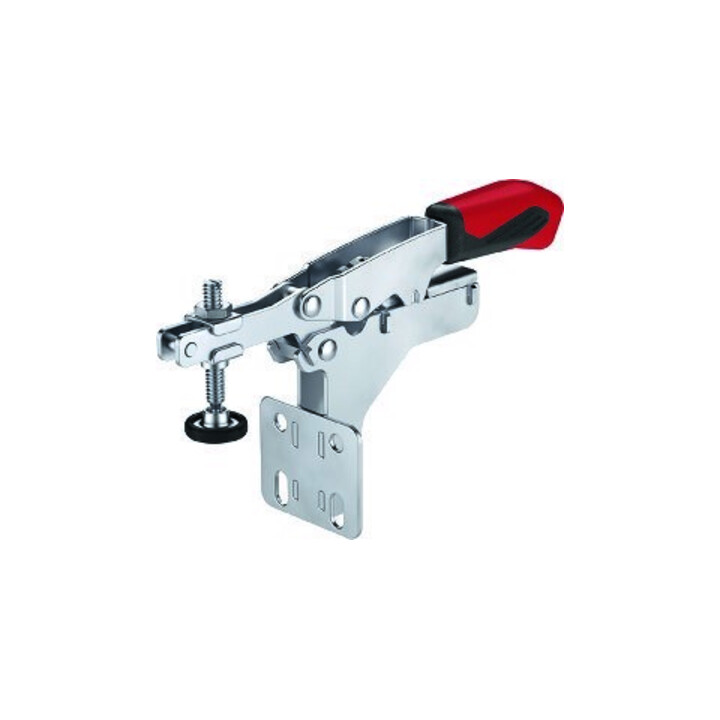

AMF Waagrechtspanner Nr.6871 Gr.50
Hersteller-Nr.:554882|Art.-Nr.:58462976
1/2
AMF Waagrechtspanner Nr.6871 Gr.50
Hersteller-Nr.:554882|Art.-Nr.:58462976
27,49 €inkl. MwSt.
20+ auf Lager
bis übermorgen
Standardlieferung
Technische Daten
- Größe
- 50
- Marke
- AMF
- Länge gespannt
- 244 mm
- Höhe gespannt
- 124 mm
- Spannhöhe
- 88 mm
- Haltekraft F1
- 3 kN
- Bohrungs-Ø
- 6,5 mm
- Spannweite
- 35 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 58462976
- GTIN
- 4020772003661
Produktbeschreibung
variabel • mit offenem Haltearm und Winkelfuß • mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen • verzinkt und passiviert • ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente • Verliersicherung für die Andrückschraube am Spannarm-Ende • automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm Weitere technische
Eigenschaften

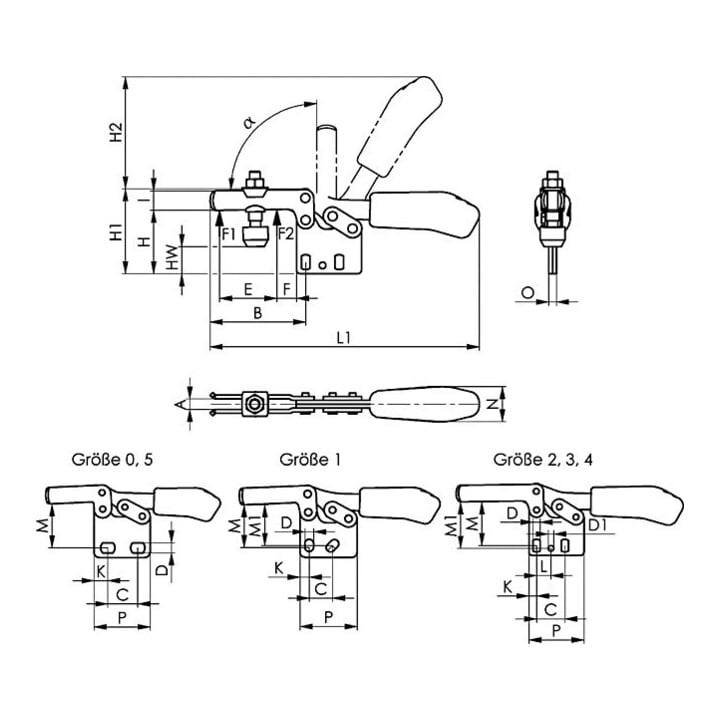

• A: 8,4mm • C: 22-32mm • D: 6,5mm • Andrückschraube: M8 x 55 • HW min.: 1mm • HW max.: 31mm • L1: 244mm • H1: 124mm • F1: 3kN • H2: 158mm • Bauart: Winkelfuß • I: 13mm • F: 37mm • B: 85mm • P: 51mm • K: 10,6mm • E: 35mm • M: 38,1mm • H: 88mm • N: 57mm • D1: 6,5mm
