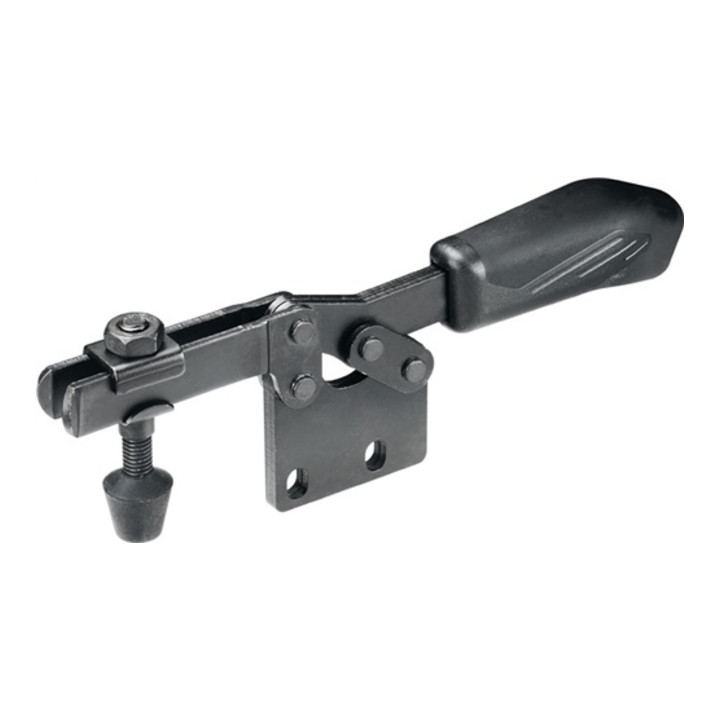

AMF Waagrechtspanner Nr.6832B Gr.3 senkrechter Fuß schwarz m.Andrückschraube
Hersteller-Nr.:90381|Art.-Nr.:21023333
1/3
Nicht auf Lager
AMF Waagrechtspanner Nr.6832B Gr.3 senkrechter Fuß schwarz m.Andrückschraube
Hersteller-Nr.:90381|Art.-Nr.:21023333
56,49 €inkl. MwSt.
Technische Daten
- Größe
- 3
- Marke
- AMF
- Länge gespannt
- 206 mm
- Höhe gespannt
- 65 mm
- Spannhöhe
- 49 mm
- Ausstattung
- mit Andrückschraube
- Haltekraft F2
- 2,5 kN
- Haltekraft F1
- 1,8 kN
- Bohrungs-Ø
- 6,5 mm
- Spannweite
- 39 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21023333
- GTIN
- 4020772090388
Produktbeschreibung

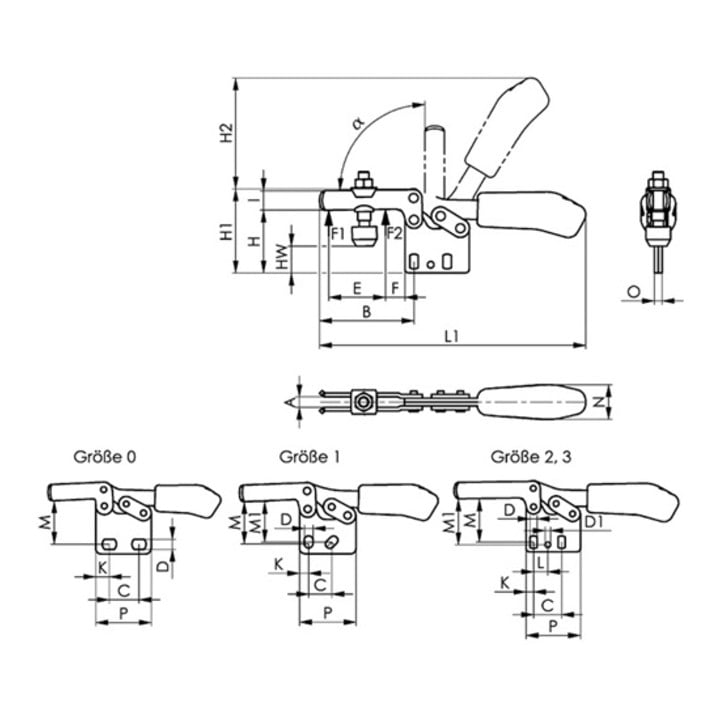

schwarz · mit senkrechtem Fuß (Haltearm offen) · mattschwarz verzinkt · Niete aus nichtrostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B · Art.-Nr. 4000 604 979, 4000 604 980 und 4000 604 981 ohne AndrückschraubeHinweis:Diese Spanner eignen sich für den fotogrammetrischen Einsatz. Durch die mattschwarze Oberfläche der Spanner wird die Reflektion beim Fotografieren verhindert. Passende Haltearmverlängerung siehe Nr. 6896. · Weitere technische Eigenschaften A: 8mm · C: 25,7mm · D: 6,5mm · a: 90° · Andrückschraube: M8 x 58 · HW min.: 9mm · L1: 206mm · HW max.: 22mm · H1: 65mm · Farbe: schwarz · F1: 1,8kN · H2: 86mm · L: 13mm · O: 6mm · M1: 42mm · Bauart: senkrechter Fuß · I: 15mm · F2: 2,5kN · F: 12mm · B: 73mm · P: 50mm · K: 7mm · E: 39mm · M: 37,5-42,5mm · H: 49mm · N: 27mm · D1: 5,1mm
