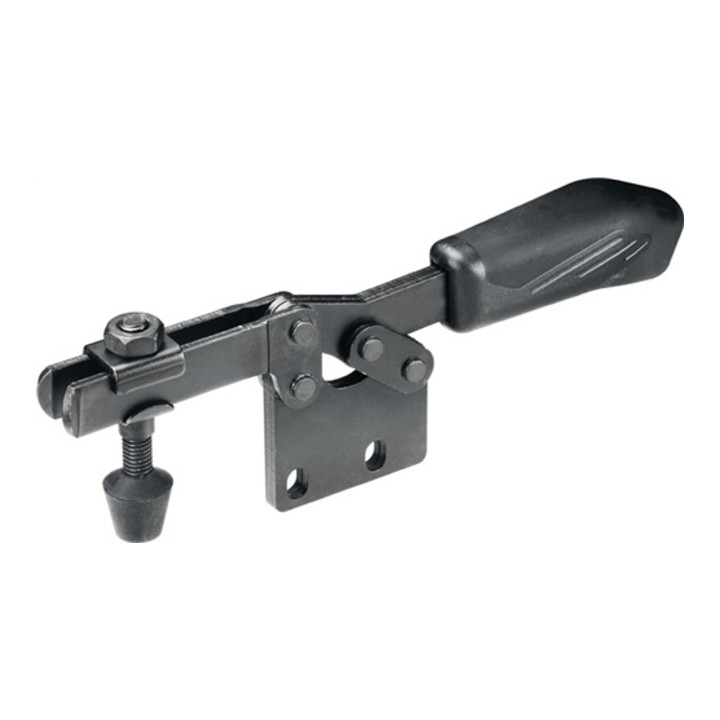

AMF Waagrechtspanner Nr.6832B Gr.1 senkrechter Fuß schwarz m.Andrückschraube
Hersteller-Nr.:90308|Art.-Nr.:21023330
1/3
Nicht auf Lager
AMF Waagrechtspanner Nr.6832B Gr.1 senkrechter Fuß schwarz m.Andrückschraube
Hersteller-Nr.:90308|Art.-Nr.:21023330
43,99 €inkl. MwSt.
Technische Daten
- Größe
- 1
- Marke
- AMF
- Länge gespannt
- 119,7 mm
- Höhe gespannt
- 43 mm
- Spannhöhe
- 31,5 mm
- Ausstattung
- mit Andrückschraube
- Haltekraft F2
- 1,1 kN
- Haltekraft F1
- 0,8 kN
- Bohrungs-Ø
- 5,2 mm
- Spannweite
- 18,5 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21023330
- GTIN
- 4020772090302
Produktbeschreibung

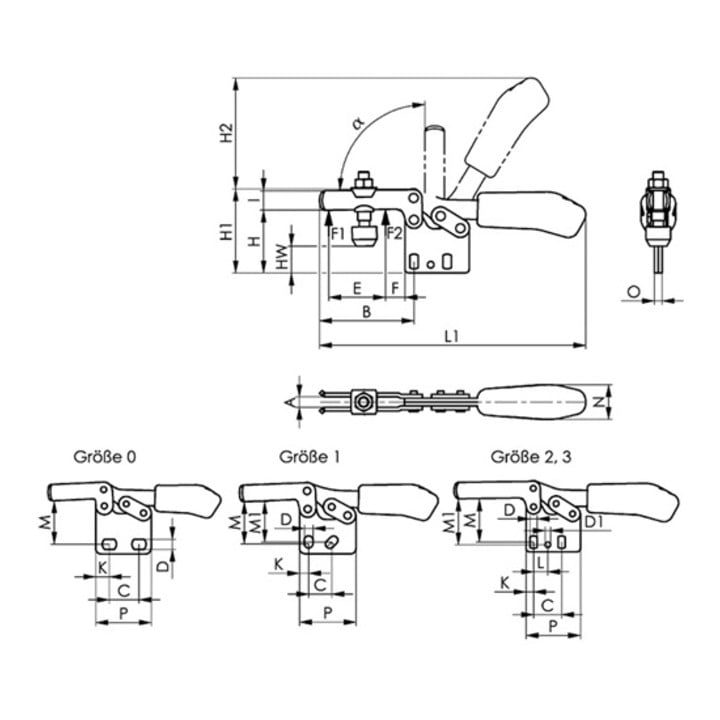

schwarz · mit senkrechtem Fuß (Haltearm offen) · mattschwarz verzinkt · Niete aus nichtrostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B · Art.-Nr. 4000 604 979, 4000 604 980 und 4000 604 981 ohne AndrückschraubeHinweis:Diese Spanner eignen sich für den fotogrammetrischen Einsatz. Durch die mattschwarze Oberfläche der Spanner wird die Reflektion beim Fotografieren verhindert. Passende Haltearmverlängerung siehe Nr. 6896. · Weitere technische Eigenschaften A: 5mm · C: 13-15,5mm · D: 5,2mm · a: 90° · Andrückschraube: M5 x 38 · HW min.: 8,9mm · L1: 119,7mm · HW max.: 14,8mm · H1: 43mm · Farbe: schwarz · F1: 0,8kN · H2: 49mm · L: -mm · O: 5mm · M1: 24,5mm · Bauart: senkrechter Fuß · I: 10mm · F2: 1,1kN · F: 8mm · B: 41,7mm · P: 34mm · K: 5,5mm · E: 18,5mm · M: 23,5-25,5mm · H: 31,5mm · N: 18mm · D1: -mm
