Nicht auf Lager

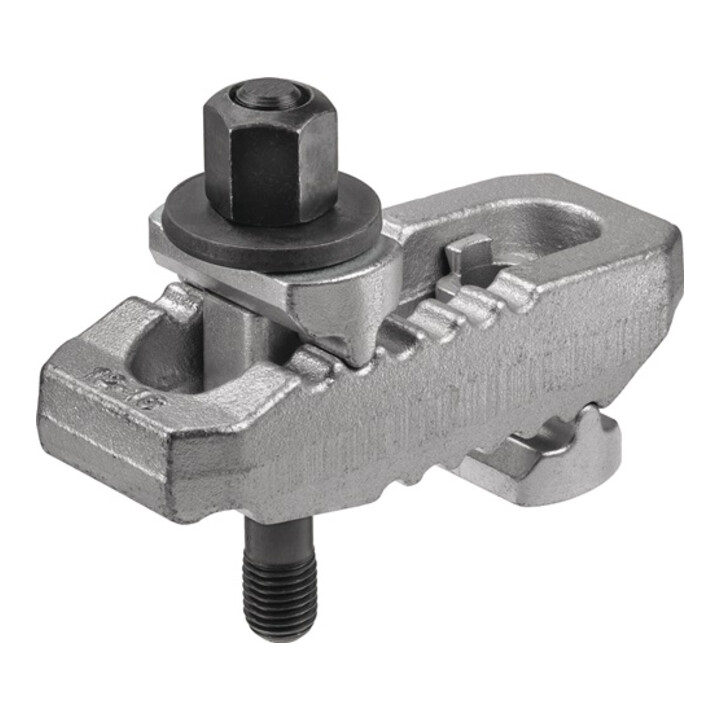

AMF Spannpratze Nr.6312V 25-M24x400 Krokodil verstellb. m.Gegenhalter
Hersteller-Nr.:375915|Art.-Nr.:21022878
1/3
Nicht auf Lager
AMF Spannpratze Nr.6312V 25-M24x400 Krokodil verstellb. m.Gegenhalter
Hersteller-Nr.:375915|Art.-Nr.:21022878
247,98 €inkl. MwSt.
Technische Daten
- Spannkraft
- 75 kN
- Marke
- AMF
- für T-Nut
- 28 + 30 + 36 mm
- Spannhöhe
- 45-215 mm
- Eigenschaft
- stufenlos verstellbar
- Spannschraube
- M24 x 400 mm
- Einsatzgebiet
- zur Werkstückspannung
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21022878
- GTIN
- 4020772375911
Produktbeschreibung

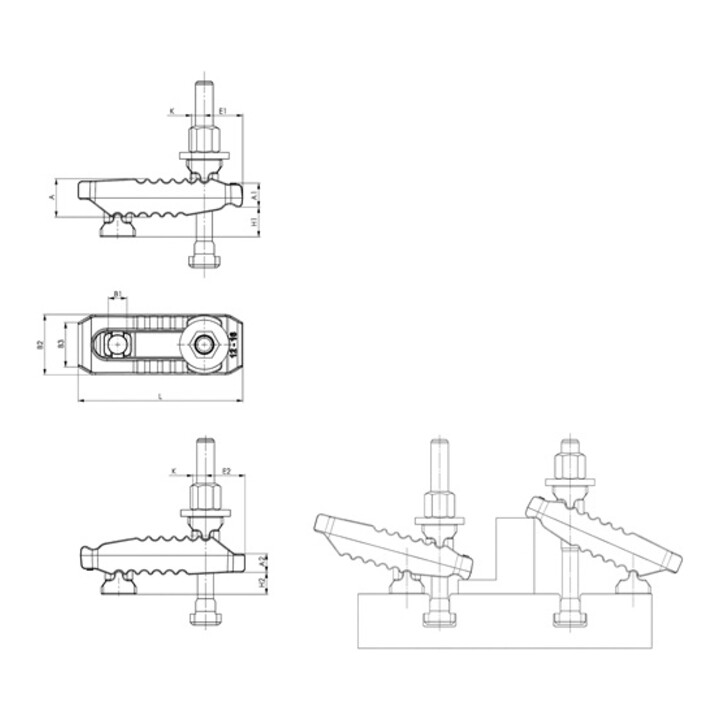

mit Gegenhalter · verstellbar · kompl. mit Stiftschraube DIN 6379, Scheibe DIN 6340 und Mutter DIN 6330B · stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager · Anwendung:Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit. Die Spannpratze ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B. Spritzgießen und Pressen) abgedeckt. · Weitere technische Eigenschaften Länge: 235 mm · A: 51mm · B1: 25mm · B2: 70mm · E2: 47mm · E1: 60mm · Gewicht: 6350g · A2: 24mm · Stützverlängerung: M20 x 109mm · H1: 45-215mm · H2: 72-147mm · L: 235mm · A1: 34mm · K: 72mm · B3: 30mm Vorteil:- Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück - Einsatz in allen Bereichen der spanenden und spanlosen Bearbeitung - Besonders geeignet zum Einsatz auf Spritzgießmaschinen und Pressen - Keine weiteren Unterlagen zum Erreichen der benötigten Spannhöhe - Druckstück und Gegenhalter sind unverlierbar mit der Spannpratze verbunden - Das Krokodil lässt sich auf jede Spannhöhe variabel erweitern
