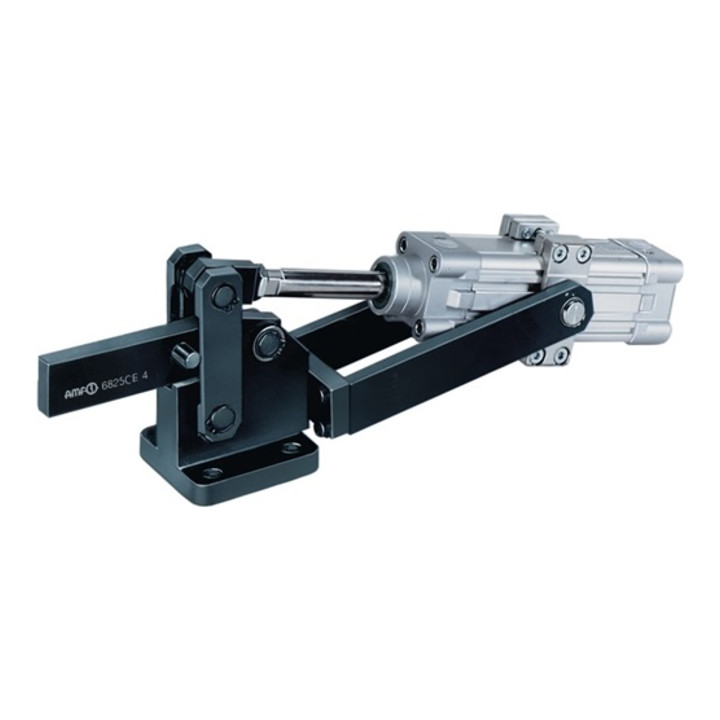

schwer · mit horizontalem Zylinderanbau · mit Schwenkzapfenbefestigung und einstellbarer Endlagendämpfung · mit Magnetkolben für Endlagenabfrage · Vergütungsstahl brüniert · die in DU-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · der Spanner ist anschlussfertig und besteht aus: - Mechanik-Element Nr. 6815C - doppeltwirkendem FESTO-Pneumatikzylinder · die Zylinder entsprechen - ISO 6431 - VDMA 24562 - NFE 49003.1 - UNI 10290
Anwendung:Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. ·

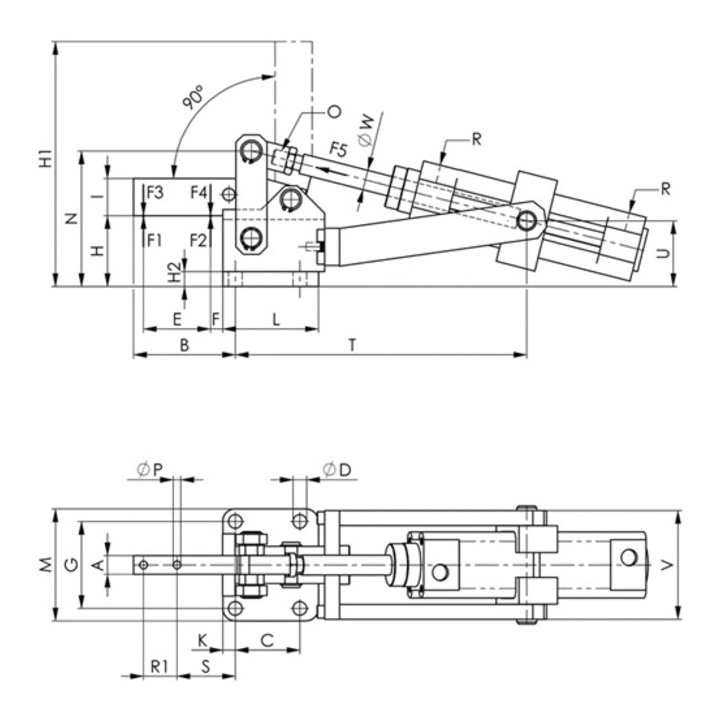

Weitere technische Eigenschaften S: 47mm • A: 15mm • C: 52mm • D: 11mm • F4: 2,2kN • R1: 27mm • Kolben-Ø: 40mm • G: 70 • H1: 197mm • H2: 12 • L: 77mm • O: M12 x 1,25mm • T: 235mm • W: 16mm • F5: 0,75kN • I: 30mm • F: 10mm • B: 82mm • Kolbenhub: 80mm • P: 6,2mm • K: 10mm • U: 53mm • R: 27mm • V: 87,5 • E: 54mm • M: 90mm • H: 57mm • F3: 1,5kN • N: 109mm
EAN/GTIN: 04020772092238
