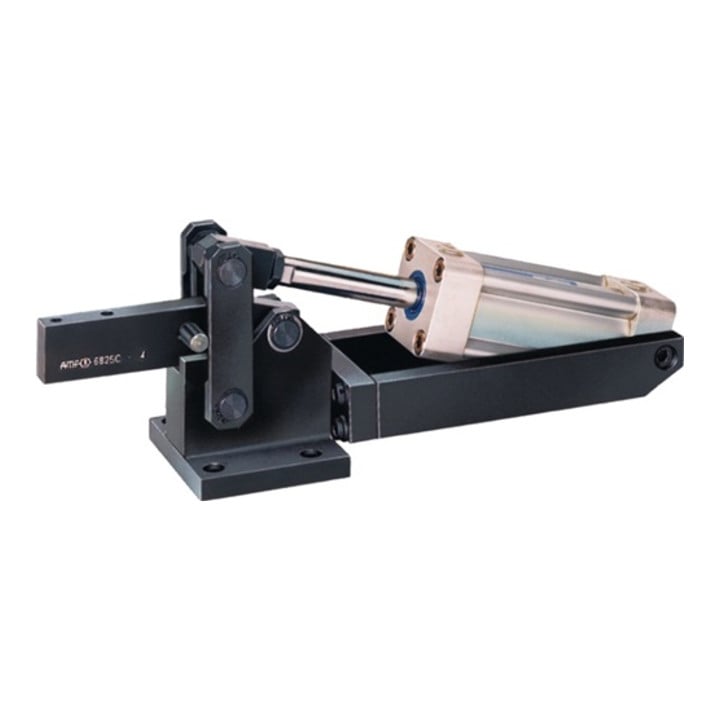

schwer · mit horizontalem Zylinderanbau · Vergütungsstahl brüniert · die in DU-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · mit Magnetkolben für Endlagenabfrage · der Spanner ist anschlussfertig und besteht aus:
· Mechanik-Element Nr. 6815C
· doppeltwirkendem FESTO-Pneumatikzylinder

Anwendung:
Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. ·

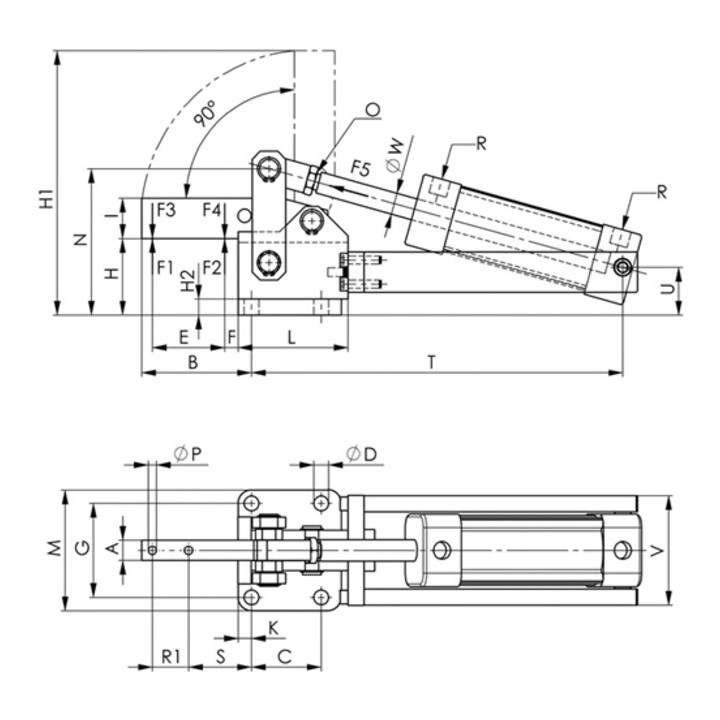

Weitere technische Eigenschaften S: 69,5mm • A: 30mm • C: 80mm • D: 13mm • F4: 6kN • R1: 40mm • Kolben-Ø: 63mm • G: 111 • H1: 310mm • H2: 12 • L: 120mm • O: M16 x 1,5mm • T: 383mm • W: 20mm • F5: 1,8kN • I: 60mm • F: 9,5mm • B: 128mm • Kolbenhub: 120mm • K: 12,5mm • U: 54mm • R: G1/4mm • V: 123 • E: 95mm • M: 135mm • H: 86mm • F3: 4kN • N: 176mm
