AMF Parallelunterlagen-Paar DIN6346P H.8xB.2,5xL.63mm
Hersteller-Nr.:75309|Art.-Nr.:21023873
1/2
AMF Parallelunterlagen-Paar DIN6346P H.8xB.2,5xL.63mm
Hersteller-Nr.:75309|Art.-Nr.:21023873
95,79 €exkl. MwSt.
20+ auf Lager
Mo., 3. Aug.
Standardlieferung
Technische Daten
- Breite
- 2,5 mm
- Länge
- 63 mm
- Ausführung
- Superpräzision
- Höhe
- 8 mm
- Nennmaßtoleranz
- 1: ± 0,2 mm / 2: ± 0,1 mm
- Marke
- AMF
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21023873
- GTIN
- 4020772075309
Produktbeschreibung

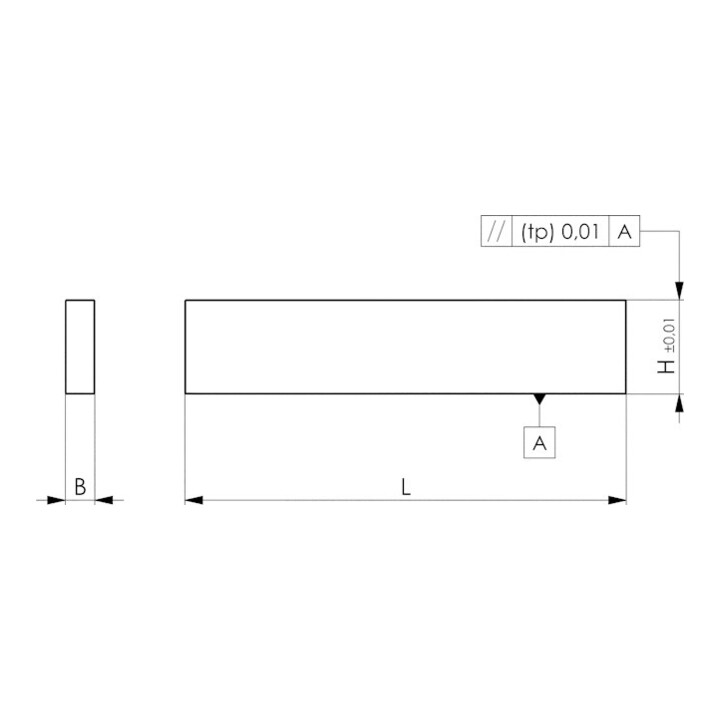

Superpräzision • paarweise planparallel feingeschliffen • einsatzgehärtet • Paartoleranz in der Höhe tp2 und Breite tp1 nach IT 5 • Nennmaßtoleranz in der Höhe und Breite nach DIN ISO 2768m • restliche Maße nach DIN ISO 2768m • Größenangaben auf dem Produkt •
Eigenschaften
• b: 2,5mm • L: 63mm • h: 8mm • Paar Toleranz: tp1: 0,006 mm / tp2: 0,004 mm
Anwendung
Die Parallelstücke werden als Unterlage, Anschläge oder Zwischenlagen auf Werkzeugmaschinen sowie zur parallelen Auflage von Werkstücken auf Maschinenschraubstöcken und Anreißplatten verwendet. Verwendung flach oder hochkant möglich. Weitere technische Eigenschaften: • b: 2,5mm • L: 63mm • h: 8mm • Paar Toleranz: tp1: 0,006 mm / tp2: 0,004 mm
