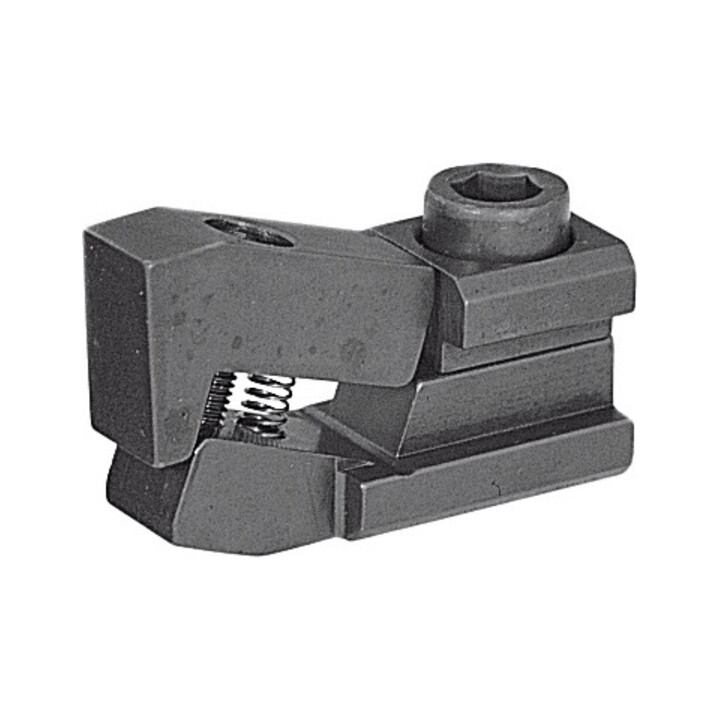

AMF Flachspanner-Paar Mini-Bulle 12 mm
Hersteller-Nr.:73098|Art.-Nr.:21022703
1/1
AMF Flachspanner-Paar Mini-Bulle 12 mm
Hersteller-Nr.:73098|Art.-Nr.:21022703
-39 %
UVP 121,98 €
73,99 €inkl. MwSt.
Höhe (mm)
18
22
25
28
35
Länge (mm)
52
55
68
71
89
15+ auf Lager
übermorgen
Standardlieferung
Technische Daten
- Typ
- 6492
- Spannhub
- 1,8 mm
- Nutenbreite a
- 12 mm
- Höhe über Tischoberkante h<sub>1</sub>
- 2,5 mm
- Höhe über Tischoberkante h<sub>2</sub>
- 13,5 mm
- möglicher Abschliff x
- 5 mm
- Höhe H<sub>1</sub>
- 11 mm
- Breite B
- 18 mm
- Länge L
- 52 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21022703
- GTIN
- 4020772073091
Lieferumfang
• Inklusive Sechskantschraubendreher ISO 2936 C. Eigenschaften:
• Stahl vergütet und im Brünierton angelassen. Anwendung:
• Zum seitlichen Spannen besonders niederer Werkstücke direkt auf dem Maschinentisch
Produktbeschreibung
• Besonders niedrige Bauweise (siehe Tabelle: Höhe über Tischoberkante) • Durch Abschleifen der Spannbacke kann eine noch niedrigere Spannhöhe erzielt und die Tiefentoleranz der T-Nute ausgeglichen werden • Durch Keilwirkung der Spannbacke wird das Werkstück fest auf den Maschinentisch gedrückt
Anwendung
• Zum seitlichen Spannen besonders niederer Werkstücke direkt auf dem Maschinentisch
