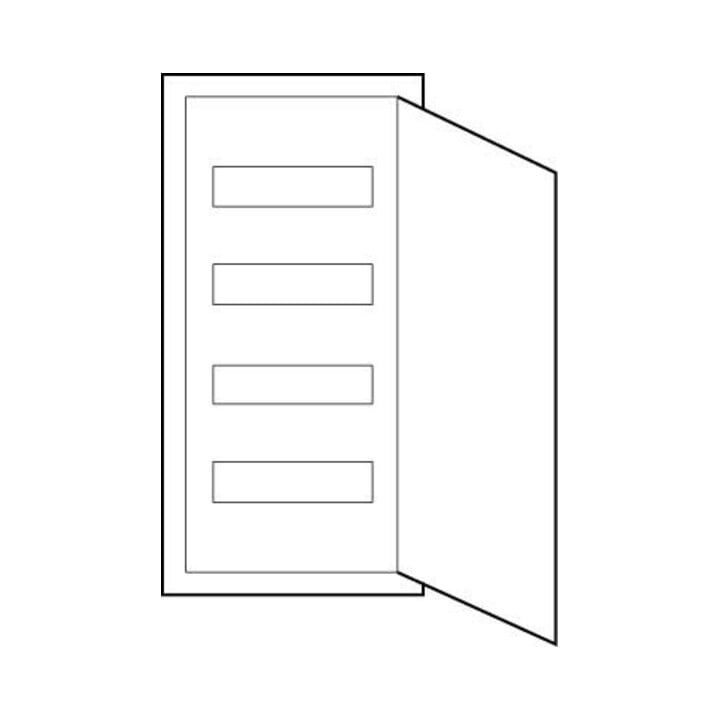

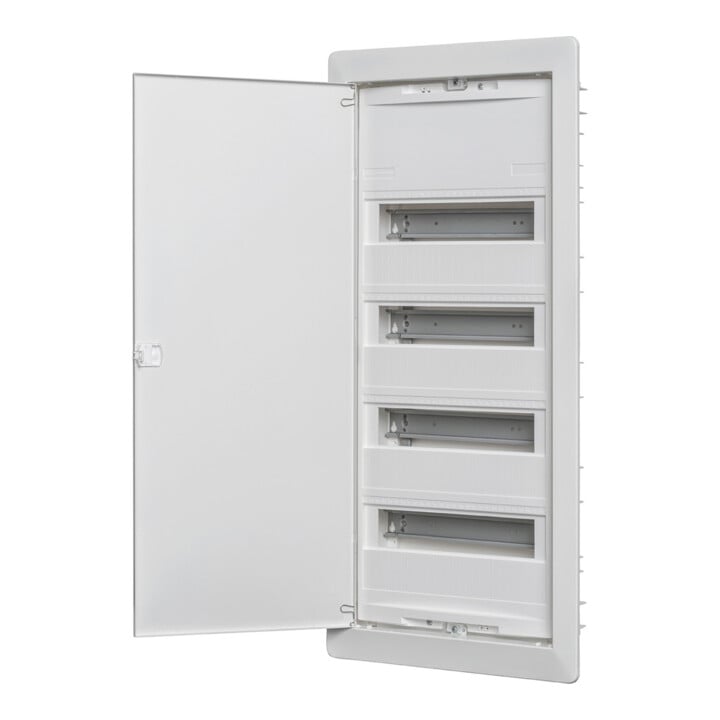

ABN Kleinverteiler UP mit Tür A48UP
ABN Kleinverteiler UP mit Tür A48UP
Mo., 27. Juli
Standardlieferung
- Montageart
- Unterputz
- Anzahl der Reihen
- 4
- Breite in Teilungseinheiten
- 12
- Art der Abdeckung
- ohne
- Ausführung Deckel
- mit Ausschnitt
- Transparenter Deckel/Tür
- Nein
- Werkstoff des Gehäuses
- Kunststoff
- Höhe
- 749 mm
- Breite
- 344 mm
- Tiefe
- 99 mm
- Einbautiefe
- 70 mm
- Einbauhöhe
- 710 mm
- Einbaubreite
- 330 mm
- Innentiefe
- 76 mm
- Erdungsklemmenblock
- Ja
- Neutralleiterklemmenblock
- Ja
- DIN-Schiene
- Ja
- Mit Montageplatte
- Nein
- Anbaumöglichkeit
- Nein
- EMV-Ausführung
- Nein
- Farbe
- weiß
- RAL-Nummer
- 9016
- Schutzart (IP)
- IP30
- Mit Schloss
- Nein
- Art der Schließung
- sonstige
- Hersteller
- ABN GmbH Daimlerstraße 10-12, 74196 Neuenstadt, DE [email protected], 49 (0) 7139 / 94 - 0
- Art. Nr.
- 70317697
- GTIN
- 4015153205987
• Unterputz-Kleinverteiler mit Steckklemmen • PE 6 x 2,5 - 16 + 21 x 1,5 - 4 qmm • N+N 2 x (3 x 2,5 - 16 + 14 x 1,4 - 4 qmm) • zusätzliche N-FI-Klemme 3 x 16, 2 x 10 mmq • Blendrahmen B x H x T (mm) 344 x 749 x 11. Nischenmaße B x H x T (mm) 330 x 710 x 90. TE je 18 mm 48/56. Reihen 4. Unterputz-Kleinverteiler • Schutzisoliert II • Schutzart: IP 30. Für Geräte bis 63 A • Farbton: RAL 9016, verkehrsweiß • Einfachster Türanschlagwechsel ohne Demontage des Blendrahmens • Flacher Türverschluss mit Schnapptechnik • Einfaches Austauschen gegen ein Schloss • Geeignet für Einbaugeräte bis 70 mm Tiefe • Gebaut nach DIN VDE 0603-1, DIN 43871. Mauerkasten aus Kunststoff, mit Gerätetragschiene aus Stahlblech, • Tiefe 88/90 mm • N/PE-Steckklemmen, fingersicher in montagefreundlicher Schnapptechnik • N-FI-Erweiterungsklemme, serienmäßig für 2-, 3- und 4-reihige Verteiler zur seitlichen Schnappbefestigung enthalten • Geräteabdeckung mit Geräteausschnitten, H=46 mm, für 12 TE • (symmetrisch erweiterbar auf 14 TE) • Plombierbar, 2-Punkt-Befestigung • Blendrahmen mit Volltür aus Stahlblech • Stromkreisbeschriftungen und Blatt mit Piktogrammen • Putzschutzplatte
