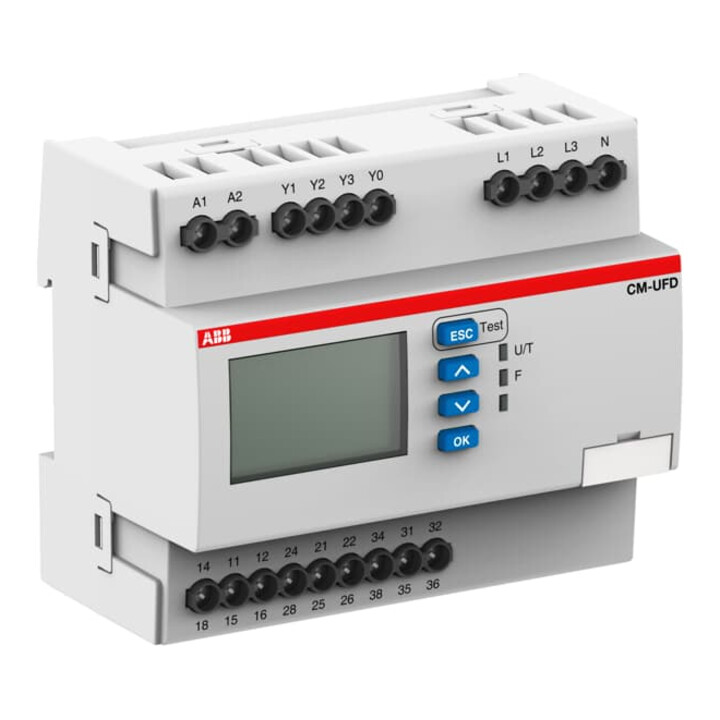

ABB Stotz S&J Überwachungsrelais CM-UFD.M31
ABB Stotz S&J Überwachungsrelais CM-UFD.M31
bis Do., 20. Aug.
Standardlieferung
- Ausführung des elektrischen Anschlusses
- Schraubanschluss
- Mit abnehmbaren Klemmen
- Nein
- 1-Phasen-Unterspannung möglich
- Ja
- 3-Phasen-Unterspannung möglich
- Ja
- 1-Phasen-Überspannung möglich
- Ja
- 3-Phasen-Überspannung möglich
- Ja
- 1-Phasen-Fenster möglich
- Ja
- 3-Phasen-Fenster möglich
- Ja
- Enthält Funktion Gleichspannung-Unterspannung
- Nein
- Enthält Funktion Gleichspannung-Überspannung
- Nein
- Enthält Funktion Gleichspannung-Fenster
- Nein
- Spannungsmessbereich 1
- 0..540 V
- Spannungsart des Messbereichs
- AC
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 24..240 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 24..240 V
- Bemessungssteuerspeisespannung Us bei DC
- 24..240 V
- Spannungsart zur Betätigung
- AC/DC
- Ansprechwert Spannung
- 0..540 V
- Min. einstellbare Ansprechverzögerungszeit
- 0 s
- Max. zulässige Ansprechverzögerungszeit
- 0 s
- Min. einstellbare Rückfallverzögerungszeit
- 0 s
- Max. zulässige Rückfallverzögerungszeit
- 0 s
- Anzahl der Kontakte als Wechsler
- 3
- Breite
- 108 mm
- Höhe
- 90 mm
- Hersteller
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Art. Nr.
- 63643082
- GTIN
- 4013614492914
• Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen • Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz) • Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar • In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt • Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung
