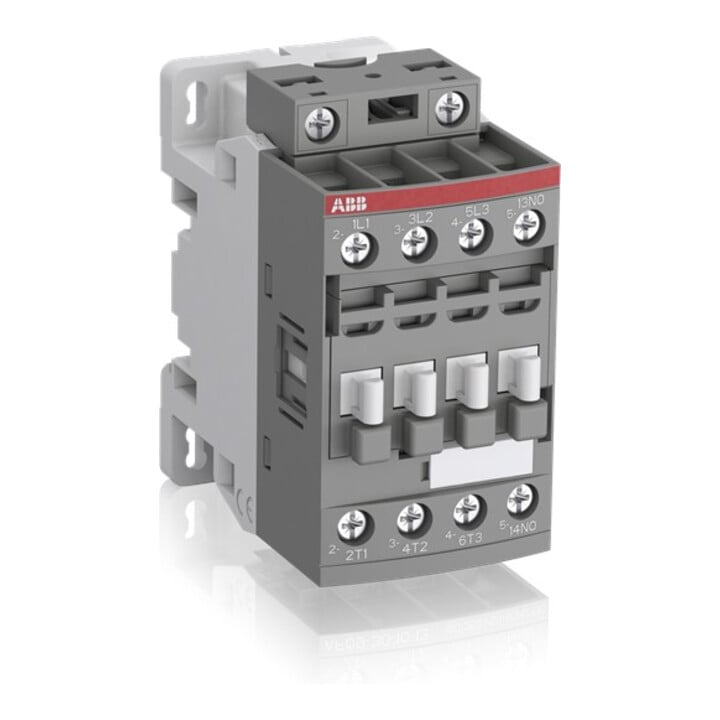

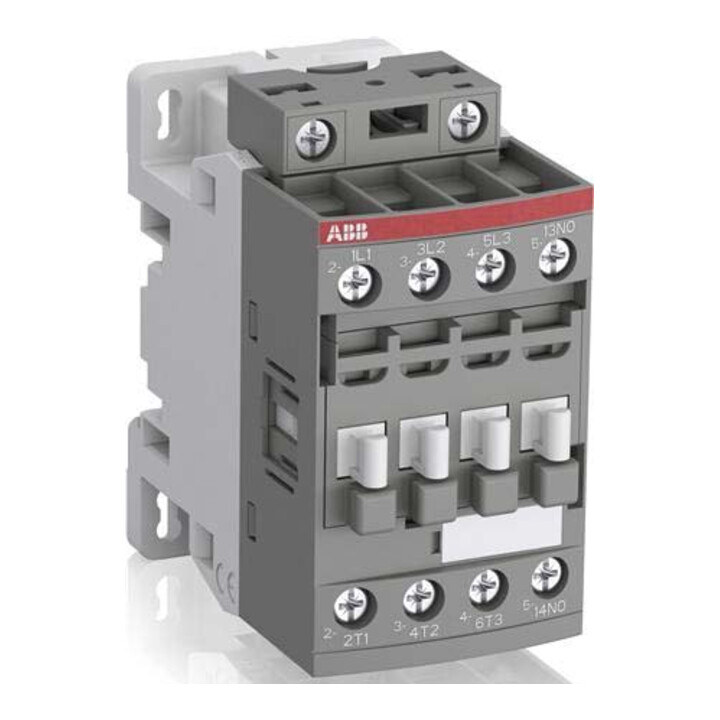

ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-10-13
Hersteller-Nr.:1SBL137001R1310|Art.-Nr.:54664513
1/3
ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-10-13
Hersteller-Nr.:1SBL137001R1310|Art.-Nr.:54664513
31,49 €inkl. MwSt.
10+ auf Lager
bis Do., 6. Aug.
Standardlieferung
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 100..250 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 100..250 V
- Bemessungssteuerspeisespannung Us bei DC
- 100..250 V
- Spannungsart zur Betätigung
- AC/DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 25 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 09:00:00
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungsbetriebsleistung NEMA
- 1,4914 kW
- Geeignet für Reiheneinbau
- Nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Art. Nr.
- 54664513
- GTIN
- 3471523110038
Produktbeschreibung
• Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen • Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten • Nur 4 Spulen decken Steuerspannungen von 20.500 VDC bis 24.500 VAC ab • Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder • Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt • Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment
