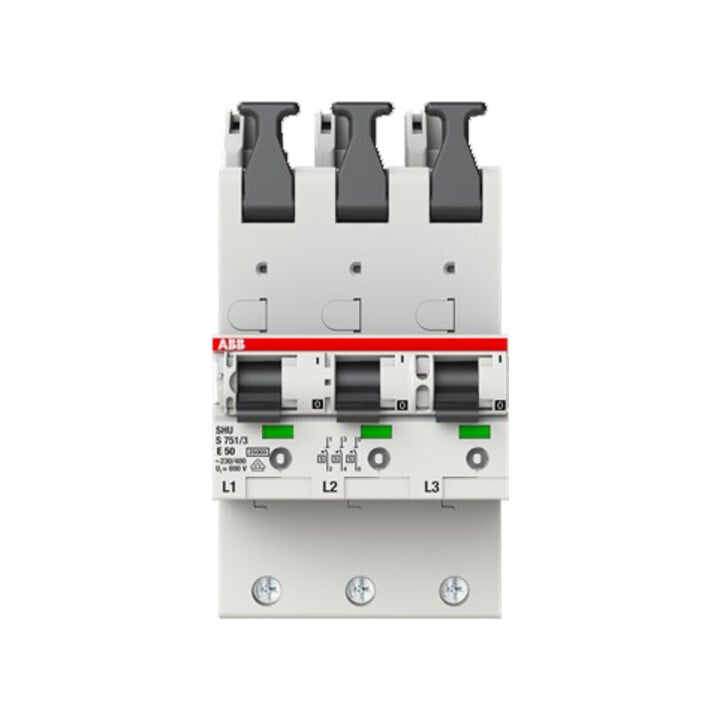

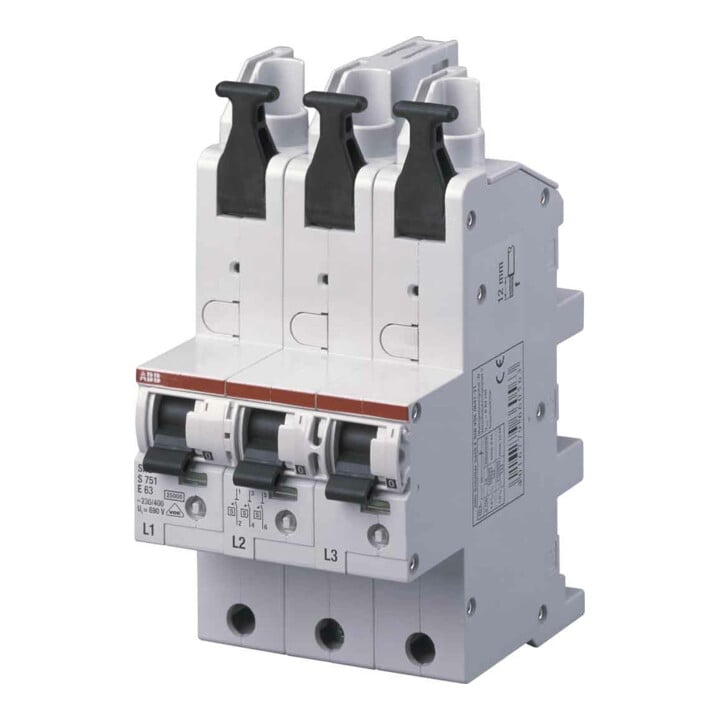

ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50
ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50
- Auslösecharakteristik
- E
- Polzahl
- 3
- Bemessungsstrom
- 50 A
- Bemessungsspannung
- 400 V
- Bemessungsisolationsspannung Ui
- 690 V
- Bemessungsabschaltvermögen
- 25 kA
- Mitschaltender Neutralleiter
- Nein
- Frequenz
- 50 Hz
- Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Bemessungsstoßspannungsfestigkeit
- 6 kV
- Montageart
- DIN-Schiene
- Schutzart (IP)
- IP40
- Baugröße (nach DIN 43880)
- 6
- Hersteller
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Art. Nr.
- 58531196
- GTIN
- 4016779660471
• Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt • Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion • Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit • Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen • Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm²und max. 100A auf das Sammelschienensystem eingespeist werden • Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht • Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden
