Innendrehmeißel für die präzise Innenbearbeitung auf der Drehmaschine
Ein Innendrehmeißel ist ein unverzichtbares Zerspanungswerkzeug in der Metallbearbeitung, wenn es um die präzise Ausarbeitung von Bohrungen geht. Anders als Außendrehmeißel, die an der äußeren Kontur eines Werkstücks arbeiten, sind diese spezialisierten Werkzeuge dafür konzipiert, im Inneren eines Bauteils Material abzutragen. Ob du eine bestehende Bohrung aufweiten, eine exakte Passung herstellen oder komplexe Innenkonturen wie Nuten und Einstiche anfertigen möchtest – der passende Innendrehmeißel ist der Schlüssel zu sauberen Oberflächen und maßhaltigen Ergebnissen.
Die Herausforderung bei der Innenbearbeitung liegt oft in der eingeschränkten Sicht und dem begrenzten Platz. Deshalb ist die Wahl des richtigen Werkzeugs entscheidend für die Stabilität des Prozesses und die Qualität des Endprodukts. Bei Contorion findest du eine breite Auswahl an hochwertigen Werkzeugen für jede Anforderung, von Standardausführungen bis hin zu Spezialwerkzeugen für besondere Geometrien.
Die richtige Wahl des Schneidstoffs: HSS und Hartmetall (HM)
Der Schneidstoff ist das Herzstück deines Drehmeißels und bestimmt maßgeblich seine Leistungsfähigkeit, Standzeit und die möglichen Schnittparameter. Die zwei gängigsten Materialien sind Hochleistungsschnellstahl (HSS) und Hartmetall (HM).
- HSS-Innendrehmeißel: Werkzeuge aus HSS, wie der HOLEX Innendrehmeißel HSS-E, zeichnen sich durch ihre hohe Zähigkeit aus. Sie sind weniger bruchempfindlich als Hartmetall und eignen sich hervorragend für unterbrochene Schnitte oder bei nicht optimal stabilen Spannverhältnissen. Sie werden typischerweise bei niedrigeren Schnittgeschwindigkeiten eingesetzt und sind eine wirtschaftliche Lösung für weichere bis mittelharte Werkstoffe.

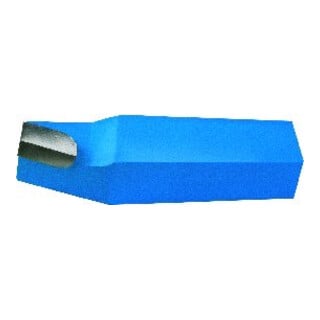

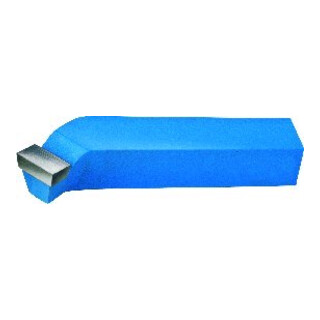

- HM-Innendrehmeißel: Hartmetall-Werkzeuge sind die erste Wahl für die Serienfertigung und die Bearbeitung harter, verschleißfester Materialien. Dank ihrer enormen Härte und Warmfestigkeit erlauben sie deutlich höhere Schnittgeschwindigkeiten und Vorschübe. Modelle wie der WILKE Drehmeissel HM DIN4973 sind oft mit Hartmetallplatten gelötet und in verschiedenen Schneidstoffklassen (z. B. P25/30) für unterschiedliche Werkstoffgruppen erhältlich.
Bauformen und Normen für jeden Anwendungsfall
Innendrehmeißel gibt es in zahlreichen Formen, die meist durch DIN- oder ISO-Normen standardisiert sind. Die Geometrie des Meißels bestimmt, welche Art von Bearbeitung möglich ist. Ein spitzer Meißel nach DIN 4980 eignet sich beispielsweise hervorragend zum Ausdrehen von Sacklöchern, während ein gebogener Meißel nach DIN 4973 auch zum Plandrehen von Innenschultern genutzt werden kann.
Eine besondere Bauform ist der Hakendrehmeißel, wie der WILKE Hakendrehmeissel ähnlich DIN263. Mit seiner hakenförmigen Schneide ist er speziell für das Einstechen von Nuten oder Freistichen in Bohrungen konzipiert, wo ein gerader Innendrehmeißel nicht hinkommt. Ebenso wichtig ist die Unterscheidung zwischen Rechts- und Linksausführung. Ein rechter Meißel (R) schneidet von rechts nach links (zum Spannfutter hin), während ein linker Meißel (L) in die entgegengesetzte Richtung arbeitet.
| Produkt | Schneidstoff | Schaftquerschnitt (mm) | Norm / Ähnlichkeit | Hauptanwendung |
|---|---|---|---|---|
| HOLEX Innendrehmeißel HSS-E rechts | HSS-E (Kobaltlegiert) | 10x10 - 25x25 | ISO 8 | Allgemeines Innendrehen, unlegierte und niedriglegierte Stähle |
| WILKE Drehmeissel HM DIN4973 rechts 12x12x180mm P25/30 | HM (Hartmetall P25/30) | 12x12 | DIN 4973 | Innendrehen und Planstechen von Schultern in Stahlwerkstoffen |
| Hakendrehmeissel HM ähnlich DIN263 R 20x20x210mm P25/30 WILKE | HM (Hartmetall P25/30) | 20x20 | ähnlich DIN 263 | Einstechen von Innennuten und Freistichen |
| WILKE Drehmeissel HM DIN4980 links 25x25x140mm P25/30 | HM (Hartmetall P25/30) | 25x25 | DIN 4980 | Ausdrehen von Sacklöchern (Linksbearbeitung) |
Häufig gestellte Fragen (FAQ)
Was bedeutet die Angabe „rechts“ oder „links“ bei einem Innendrehmeißel?
Die Angabe bezieht sich auf die Schneidrichtung des Werkzeugs. Ein „rechter“ Innendrehmeißel (R) wird für die Bearbeitung von rechts nach links, also in Richtung des Spannfutters, eingesetzt. Dies ist die häufigste Anwendungsart. Ein „linker“ Meißel (L) schneidet von links nach rechts, also vom Spannfutter weg. Diese Ausführung wird seltener benötigt, zum Beispiel für spezielle Gewindefreistiche oder bei Gegenspindeln.
Wofür stehen Bezeichnungen wie P20/K25 oder P25/30?
Dies sind ISO-Anwendungsgruppen für Hartmetall-Schneidstoffe. Der Buchstabe gibt die Werkstoffgruppe an, für die der Schneidstoff optimiert ist: P für Stahl, M für rostfreien Stahl und K für Gusseisen. Die Zahl beschreibt die Zähigkeit und Verschleißfestigkeit. Eine kleinere Zahl (z. B. 20) steht für höhere Härte und Verschleißfestigkeit (Schlichten), eine größere Zahl (z. B. 30) für höhere Zähigkeit (Schruppen).
Wie stelle ich die Spitzenhöhe des Werkzeugs korrekt ein?
Die Schneidspitze des Innendrehmeißels muss exakt auf der Drehmitte des Werkstücks positioniert sein. Eine zu hohe oder zu tiefe Einstellung verändert die effektiven Schnittwinkel (Frei- und Spanwinkel), was zu schlechten Oberflächen, Rattermarken und erhöhtem Werkzeugverschleiß führen kann. Die Einstellung erfolgt am besten mit einem Einstelllineal oder durch Anfahren an der Planscheibe des mitlaufenden Reitstocks.
Worauf muss ich bei der Auswahl des Schaftquerschnitts achten?
Der Schaftquerschnitt muss zum einen in den Werkzeughalter deiner Drehmaschine passen. Zum anderen gilt: Je größer der Querschnitt und je kürzer das Werkzeug aus dem Halter auskragt, desto stabiler ist die Bearbeitung. Bei der Innenbearbeitung ist der maximale Schaftdurchmesser durch den Bohrungsdurchmesser begrenzt. Wähle den größtmöglichen Meißel, der sicher in die Bohrung passt, um Vibrationen zu minimieren.
