Bohrstangen für die präzise Innenbearbeitung in der Zerspanungstechnik
Bohrstangen sind unverzichtbare Werkzeuge in der professionellen Zerspanung, speziell beim Drehen. Sie ermöglichen die präzise Innenbearbeitung von Bohrungen in Werkstücken, um exakte Durchmesser, hohe Oberflächengüten und komplexe Konturen zu erzeugen. Ob du eine bestehende Bohrung aufweiten, eine Passung herstellen oder Innennuten stechen musst – die richtige Bohrstange ist der Schlüssel zum Erfolg.
Im Gegensatz zum reinen Bohren, bei dem ein neues Loch erzeugt wird, kommen Bohrstangen zum Einsatz, um bereits vorhandene Bohrungen zu verfeinern. Sie werden in den Werkzeughalter einer Drehmaschine gespannt und bearbeiten das rotierende Werkstück von innen. Bei Contorion findest du eine umfassende Auswahl an hochwertigen Bohrstangen für unterschiedlichste Anforderungen und Materialien.
Die Wahl des richtigen Materials: Stahl versus Hartmetall
Die Leistung einer Bohrstange hängt maßgeblich von ihrem Material ab. Die Entscheidung zwischen Stahl und Vollhartmetall (VHM) ist entscheidend für die Stabilität und das Schwingungsverhalten des Werkzeugs, insbesondere bei langen Auskraglängen.
- Stahl-Bohrstangen: Sie sind der Standard für viele Anwendungen und bieten ein hervorragendes Preis-Leistungs-Verhältnis. Modelle wie die aus dem STIER Stahl Bohrstangen Set eignen sich ideal für Bearbeitungen, bei denen das Verhältnis von Auskraglänge zu Durchmesser (L/D) bis zu 3:1 beträgt. Sie sind robust und vielseitig einsetzbar.
- Hartmetall-Bohrstangen: Bei tiefen Bohrungen und einem L/D-Verhältnis von über 3:1 neigen Stahlwerkzeuge zu Schwingungen, was die Oberflächengüte und Maßhaltigkeit beeinträchtigt. Hier kommen schwingungsgedämpfte Hartmetall-Bohrstangen ins Spiel. Ihr hoher E-Modul sorgt für eine enorme Steifigkeit, minimiert Vibrationen und ermöglicht höhere Schnittdaten sowie eine exzellente Oberflächenqualität.
Schaftdurchmesser, Ausführung und Plattensitz
Die Auswahl der passenden Bohrstange richtet sich nach dem Durchmesser der zu bearbeitenden Bohrung und der Art der Bearbeitung. Der Schaftdurchmesser (DS) muss so groß wie möglich gewählt werden, um maximale Stabilität zu gewährleisten. Ein größerer Durchmesser reduziert die Neigung zu Vibrationen erheblich.

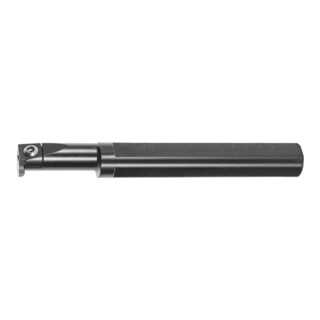

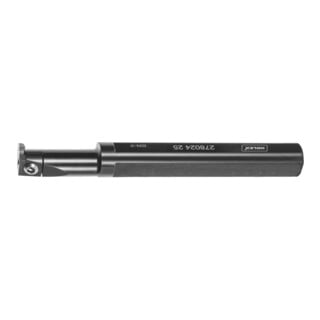

Die Ausführung wird in 'rechts' und 'links' unterschieden, abhängig von der Drehrichtung und der Position des Werkzeugs. Für Standardanwendungen kommen meist rechte Ausführungen wie die Holex Bohrstange mit 20 mm Schaftdurchmesser zum Einsatz. Für das Stechdrehen im Inneren einer Bohrung sind spezielle Werkzeuge erforderlich, beispielsweise die Holex Bohrstange zum Stechdrehen, die ebenfalls in linker und rechter Ausführung verfügbar ist.
Der Plattensitz definiert, welche Wendeschneidplatte verwendet werden kann. Er muss präzise gefertigt sein, um einen sicheren und wiederholgenauen Sitz der Platte zu garantieren. Ob zum Kopierdrehen, Längsdrehen oder Stechdrehen – für jede Anwendung gibt es den passenden Plattensitz.
| Produkt | Ausführung | Schaftdurchmesser (DS) | Material | Besonderheiten |
|---|---|---|---|---|
| Holex Bohrstange, rechts, Schaft-⌀ / Plattengröße: 25/16 mm | Rechts | 25 mm | Stahl | Für Wendeplatten Typ CC..09T3.. |
| STIER Stahl Bohrstangen Set A links | Links (Set) | Verschiedene | Stahl | Umfassendes Set für diverse Innendreharbeiten |

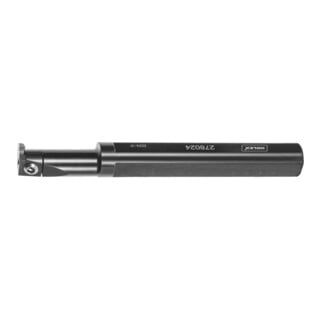

| Holex Bohrstange zum Stechdrehen, links, Schaft-⌀ DS: 20 mm | Links, Stechdrehen | 20 mm | Stahl | Speziell für das Einbringen von Innennuten |
| Holex Bohrstange, rechts, Schaft-⌀ / Plattengröße: 16/16 mm | Rechts | 16 mm | Stahl | Für Wendeplatten Typ CC..0602.. |
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen einer rechten und einer linken Bohrstange?
Die Ausrichtung 'rechts' oder 'links' bezieht sich auf die Schneidrichtung des Werkzeugs. Eine rechte Bohrstange schneidet, wenn sie von rechts nach links (vom Reitstock in Richtung Spannfutter) bewegt wird. Eine linke Ausführung schneidet in die entgegengesetzte Richtung. Die Wahl hängt von der Drehmaschine, der Werkstückspannung und dem gewünschten Bearbeitungsprozess ab.
Wie vermeide ich Vibrationen bei der Innenbearbeitung?
Vibrationen sind ein häufiges Problem bei der Arbeit mit Bohrstangen. Wähle den größtmöglichen Schaftdurchmesser für die Bohrung. Halte die Auskraglänge so kurz wie möglich. Bei einem L/D-Verhältnis über 3:1 solltest du eine Hartmetall-Bohrstange verwenden. Optimiere zudem die Schnittparameter (Schnittgeschwindigkeit, Vorschub) und stelle sicher, dass die Wendeschneidplatte scharf und für das Material geeignet ist.
Was muss ich bei einer Bohrstange mit 18mm Schaftdurchmesser beachten?
Eine Bohrstange mit 18 mm Schaftdurchmesser ist ein gängiges Maß für mittelgroße Bohrungen. Achte darauf, dass der Minimaldurchmesser der zu bearbeitenden Bohrung größer als 18 mm ist, um eine Kollision zu vermeiden. Die maximale Auskraglänge sollte bei einer Stahlstange idealerweise 54 mm (3 x 18 mm) nicht überschreiten, um Vibrationen zu minimieren. Prüfe außerdem, ob dein Werkzeughalter diese Schaftgröße aufnehmen kann.
Kann ich eine Bohrstange auch zum Gewindeschneiden verwenden?
Ja, es gibt spezielle Bohrstangen für das Innengewindedrehen. Diese sind mit einem Plattensitz für Gewindewendeschneidplatten ausgestattet. Sie unterscheiden sich von normalen Bohrstangen zum Längs- oder Plandrehen und sind für die präzise Fertigung von Innengewinden optimiert. Achte bei der Auswahl auf die passende Plattengröße und das Gewindeprofil.
