Zylinderkerbstift: Die zuverlässige Lösung für feste Verbindungen
Ein Zylinderkerbstift ist ein unverzichtbares Verbindungselement in der modernen Befestigungstechnik. Er wird verwendet, um Bauteile präzise und dauerhaft miteinander zu verbinden, zu sichern oder zu positionieren. Im Gegensatz zu glatten Stiften verfügt der Zylinderkerbstift über drei längsseitige Kerben, die beim Eintreiben in eine Bohrung elastisch verformt werden. Dadurch entsteht eine starke radiale Spannung, die eine sichere und reibschlüssige Verbindung ohne zusätzliche Sicherungselemente gewährleistet.
Diese Art von Kerbstiften ist ideal für Anwendungen, bei denen eine hohe Abscherfestigkeit und eine rüttelsichere Verbindung gefordert sind. Ob im Maschinenbau, in der Automobilindustrie oder im Anlagenbau – auf die Zuverlässigkeit eines fachmännisch gesetzten Zylinderkerbstifts kannst du dich verlassen. Bei Contorion findest du eine breite Auswahl an hochwertigen Stiften für dein nächstes Projekt.
Materialien und Normen für maximale Kompatibilität
Die Wahl des richtigen Materials und die Einhaltung von Normen sind entscheidend für die Langlebigkeit und Sicherheit deiner Verbindungen. Zylinderkerbstifte werden hauptsächlich aus Stahl oder Edelstahl gefertigt, um unterschiedlichen Anforderungen an Korrosionsbeständigkeit und Festigkeit gerecht zu werden.
- Stahl (blank): Diese Variante bietet eine hohe Festigkeit und ist die wirtschaftliche Wahl für Anwendungen in trockenen Umgebungen. Produkte wie die Zylinderkerbstifte nach ISO 8740 aus blankem Stahl sind ein Standard in vielen Werkstätten.
- Edelstahl A1: Für Einsätze, die eine erhöhte Korrosionsbeständigkeit erfordern, ist Edelstahl A1 die richtige Wahl. Diese Stifte, wie die DIN 1473 Zylinderkerbstifte aus Edelstahl, eignen sich hervorragend für den Einsatz in feuchten oder chemisch anspruchsvollen Umgebungen.
Die gängigsten Normen für Zylinderkerbstifte sind die DIN 1473 und die ISO 8740. Beide definieren die geometrischen Abmessungen und technischen Anforderungen, um eine Austauschbarkeit und gleichbleibende Qualität sicherzustellen. Die ISO 8740 zeichnet sich durch ihre charakteristischen Fasen an den Enden aus, die das Einführen in die Bohrung erleichtern.
Anwendungsbereiche und Funktionsweise
Die Funktionsweise des Zylinderkerbstifts basiert auf dem Prinzip des Presssitzes. Die drei Kerben am Umfang des Stiftes erzeugen beim Einpressen in eine zylindrische Bohrung eine radiale Klemmkraft. Der Nenndurchmesser des Stiftes ist dabei geringfügig größer als der der Bohrung. Diese Presspassung sorgt für einen festen Halt, der auch Vibrationen und dynamischen Belastungen standhält.
Die Einsatzmöglichkeiten sind vielfältig. Sie dienen als Befestigungsbolzen, Achsen für Scharniere, Positionierstifte oder zur Fixierung von Federn und anderen Maschinenelementen. Spezielle Ausführungen wie die Lamello Positionierstifte für CNC-Kombinationen zeigen die Präzision, die mit diesen Bauteilen erreicht werden kann. Auch der Lamello Knebelkerbstift ist ein Beispiel für eine spezialisierte Anwendung im Möbel- und Holzbau.
| Produktbezeichnung | Norm | Material | Oberfläche | Besonderheit |
|---|---|---|---|---|

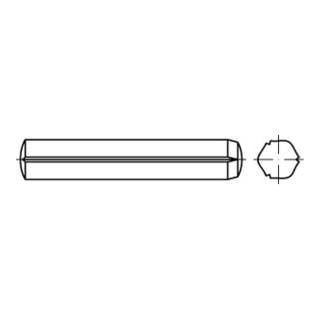

| ISO 8740 Zylinderkerbstifte mit Fasen, Stahl | ISO 8740 | Stahl | blank | Beidseitige Fase für leichtes Einführen |
| ISO 8740 Zylinderkerbstifte mit Fasen, Edelstahl A1 | ISO 8740 | Edelstahl A1 | blank | Korrosionsbeständig, mit Fasen |
| DIN 1473 Zylinderkerbstifte, Stahl | DIN 1473 | Stahl | blank | Klassische Ausführung ohne Fase |
| DIN 1473 Zylinderkerbstifte, Edelstahl A1 | DIN 1473 | Edelstahl A1 | blank | Korrosionsbeständig, ohne Fase |
| Lamello Positionierstifte D5mm 2 Stk. für CNC Kombination | Herstellernorm | Stahl | blank | Spezifisch für Lamello-Systeme |
Tipps für die richtige Montage
Eine fachgerechte Montage ist der Schlüssel zu einer sicheren Verbindung. Der wichtigste Faktor ist die korrekte Dimensionierung der Bohrung. Die Bohrung muss präzise gefertigt sein und der H8-Toleranzklasse entsprechen. Der Durchmesser der Bohrung sollte exakt dem Nenndurchmesser des Zylinderkerbstifts entsprechen. Eine zu große Bohrung reduziert die Klemmkraft, während eine zu kleine Bohrung die Montage erschwert und das Bauteil beschädigen kann.
Zum Einpressen des Stiftes solltest du einen Hammer und einen passenden Durchtreiber verwenden, um eine gleichmäßige Krafteinleitung zu gewährleisten. Achte darauf, den Stift gerade anzusetzen, um ein Verkanten zu vermeiden. Bei der Montage in empfindlichen Materialien kann der Einsatz einer Presse sinnvoll sein, um die Krafteinwirkung besser zu kontrollieren.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen Zylinderkerbstiften nach DIN 1473 und ISO 8740?
Der primäre Unterschied liegt in der Form der Stiftenden. Zylinderkerbstifte nach ISO 8740 verfügen über angefaste Enden, die das Einführen in die Bohrung erleichtern. Stifte nach DIN 1473 haben hingegen keine Fase. Funktional sind beide Normen für viele Anwendungen gleichwertig, die Wahl hängt oft von der spezifischen Montageanforderung ab.
Wie bestimme ich die korrekte Bohrung für einen Passkerbstift?
Die Bohrung für einen Passkerbstift, zu denen auch der Zylinderkerbstift zählt, sollte dem Nenndurchmesser des Stiftes entsprechen. Für eine optimale Klemmwirkung wird eine Bohrungstoleranz von H8 empfohlen. Beachte immer die technischen Datenblätter des Herstellers, um die exakten Spezifikationen für dein Projekt zu ermitteln.
Können Kerbstifte wiederverwendet werden?
Generell wird von einer Wiederverwendung von Kerbstiften abgeraten. Beim Ausbau kann der Stift beschädigt werden, und die Kerben verlieren einen Teil ihrer elastischen Vorspannung. Dies führt zu einer reduzierten Klemmkraft bei der erneuten Montage, was die Sicherheit der Verbindung beeinträchtigen kann. Für kritische Verbindungen solltest du immer neue Kerbstifte verwenden.
Für welche Materialien eignet sich ein Kerbstift mit 6mm Durchmesser?
Ein Kerbstift mit 6mm Durchmesser ist eine gängige Größe und eignet sich für eine Vielzahl von Materialien, darunter Stahl, Aluminium und harte Kunststoffe. Die genaue Eignung hängt von der Scherfestigkeit des Grundmaterials und der zu erwartenden Belastung ab. Bei weicheren Materialien wie Holz ist darauf zu achten, dass die Bohrung nicht ausweitet und die Klemmkraft erhalten bleibt.
