Zentrierspitzen für höchste Präzision in der Zerspanung
Zentrierspitzen sind unverzichtbare Werkzeuge in der metallverarbeitenden Industrie, insbesondere beim Drehen und Schleifen. Sie dienen dazu, lange oder schwere Werkstücke zwischen den Spitzen einer Drehmaschine oder Schleifmaschine sicher zu spannen und präzise zu führen. Durch die exakte axiale Zentrierung wird eine hohe Rundlaufgenauigkeit gewährleistet, was für die Fertigung von passgenauen Bauteilen entscheidend ist.
Egal ob du mit einer konventionellen Drehbank oder einer CNC-Maschine arbeitest, die richtige Zentrierspitze ist die Grundlage für qualitativ hochwertige Ergebnisse. Sie nimmt die axialen Kräfte auf, die während der Bearbeitung entstehen, und sorgt für Stabilität, wodurch Vibrationen minimiert und die Oberflächengüte des Werkstücks verbessert wird. In unserem Sortiment bei Contorion findest du eine breite Auswahl an professionellen Zentrierspitzen für jede Anwendung.
Feste und mitlaufende Zentrierspitzen: Die richtige Wahl treffen
Grundsätzlich unterscheidet man zwischen zwei Haupttypen: festen und mitlaufenden Zentrierspitzen. Feste Zentrierspitzen, oft auch als Körnerspitzen bezeichnet, sind starr und drehen sich nicht mit dem Werkstück mit. Sie eignen sich für Arbeiten mit geringeren Drehzahlen und bei leichteren Werkstücken. Für eine optimale Funktion ist hier eine gute Schmierung der Zentrierbohrung unerlässlich, um Reibung und Wärmeentwicklung zu reduzieren.
Mitlaufende Zentrierspitzen hingegen verfügen über eine integrierte Lagerung, wodurch sich die Spitze mit dem Werkstück mitdreht. Dies macht sie zur idealen Wahl für hohe Drehzahlen, schwere Werkstücke und lange Bearbeitungszeiten, da die Reibung minimiert wird. Modelle wie die RÖHM Zentrierspitze WS MK4 AM 60G sind für solche anspruchsvollen Aufgaben konzipiert und bieten dank ihrer robusten Lagerung eine lange Lebensdauer und höchste Präzision.
Material und Spitzenwinkel: Technische Details für Profis
Die Leistungsfähigkeit einer Zentrierspitze hängt maßgeblich von ihrem Material ab. Die meisten Spitzen bestehen aus hochwertigem Werkzeugstahl, der für viele Standardanwendungen ausreichend ist. Für anspruchsvollere Aufgaben, wie die Bearbeitung von gehärteten Materialien oder den Dauereinsatz, sind Spitzen aus Hartmetall (HM) oder Vollhartmetall (VHM) die bessere Wahl. Produkte wie die RÖHM Zentrierspitze WS MK3 VHM60G VSP bieten eine extreme Verschleißfestigkeit und Formstabilität.
Ein weiteres wichtiges Kriterium ist der Spitzenwinkel. Der gängigste Winkel beträgt 60 Grad, da er zu den standardisierten Zentrierbohrungen nach DIN 332 passt. Dieser Winkel bietet einen optimalen Kompromiss zwischen Stabilität und Eindringtiefe. Für spezielle Anwendungen gibt es auch Zentrierspitzen mit anderen Winkeln, die auf die jeweilige Geometrie der Zentrierbohrung abgestimmt sind.
| Produkt | Kegelaufnahme | Spitzenmaterial | Besonderheiten |
|---|---|---|---|
| RÖHM Zentrierspitze WS MK3 AM VL60G | Morsekegel 3 (MK3) | Werkzeugstahl | Mitlaufend, verlängerte Spitze für besseren Zugang |
| RÖHM Zentrierspitze WS MK4 VHM60G VSP | Morsekegel 4 (MK4) | Vollhartmetall (VHM) | Mitlaufend, federnd, höchste Verschleißfestigkeit |
| RÖHM Zentrierspitze WS MK5 HM60G HSP | Morsekegel 5 (MK5) | Hartmetall (HM) | Mitlaufend, für hohe Drehzahlen und schwere Zerspanung |
| Fein Zentrierstift 125 mm | Zylinderschaft | HSS-Stahl | Fest, für Kernbohrmaschinen zum präzisen Anbohren |
| RÖHM Zentrierspitze WS MK6 AM 60G | Morsekegel 6 (MK6) | Werkzeugstahl | Mitlaufend, für sehr große und schwere Werkstücke |

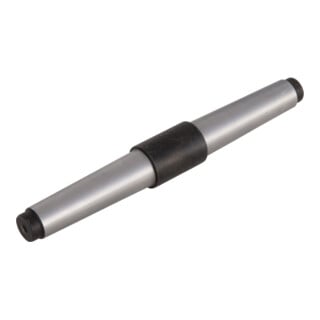

Morsekegel (MK) und Zentrierstifte für Bohranwendungen
Die Aufnahme der Zentrierspitze im Reitstock der Maschine erfolgt in der Regel über einen Morsekegel (MK). Dieses genormte Kegelsystem sorgt für eine kraftschlüssige und selbsthemmende Verbindung. Es ist entscheidend, dass du die korrekte MK-Größe für deine Maschine wählst, gängig sind Größen von MK2 bis MK6. Eine falsche Größe führt zu ungenauem Lauf und kann sowohl die Maschine als auch das Werkzeug beschädigen.
Neben den klassischen Zentrierspitzen für Drehmaschinen gibt es auch Zentrierstifte, wie die von Fein, die speziell für den Einsatz in Kernbohrmaschinen entwickelt wurden. Diese Stifte dienen dazu, die Maschine exakt über dem Bohrpunkt zu positionieren und den Kühlmittelfluss direkt an die Schneiden des Kernbohrers zu leiten. Sie sind somit ein wichtiges Zubehör für präzise und effiziente Bohrarbeiten.
Häufig gestellte Fragen (FAQ)
Wie ermittle ich die richtige Anpresskraft für meine Zentrierspitze?
Die korrekte Anpresskraft ist ein Kompromiss: Sie muss hoch genug sein, um das Werkstück sicher zu halten und Vibrationen zu dämpfen, aber niedrig genug, um die Lager der mitlaufenden Spitze nicht zu überlasten oder das Werkstück zu verformen. Richte dich nach den Herstellerangaben der Maschine und der Spitze. Ein guter Anhaltspunkt ist, die Pinole des Reitstocks handfest anzuziehen und dann je nach Werkstückgewicht leicht nachzuspannen.
Was bedeutet die Bezeichnung „VL“ oder „VSP“ bei RÖHM Zentrierspitzen?
Diese Kürzel beschreiben spezielle Ausführungen. „VL“ steht in der Regel für eine verlängerte Spitze, die einen besseren Zugang für das Drehwerkzeug ermöglicht, besonders bei der Bearbeitung nahe am Spannfutter. „VSP“ bezeichnet oft eine federnde Spitze (Vorspannung), die axiale Längenausdehnungen des Werkstücks durch Erwärmung kompensieren kann und so für eine konstante Spannkraft sorgt.
Kann ich eine beschädigte Zentrierspitze nachschleifen?
Ja, feste Zentrierspitzen aus Werkzeugstahl oder Hartmetall können in der Regel auf einer Rundschleifmaschine nachgeschliffen werden, solange die Beschädigung nicht zu tief ist. Es ist dabei essenziell, den exakten 60-Grad-Winkel wiederherzustellen und eine hohe Oberflächengüte zu erzielen. Bei mitlaufenden Spitzen ist dies komplizierter und oft nicht wirtschaftlich, da die Lagerung beeinträchtigt werden könnte.
Wofür wird ein Druck- und Zentrierringsatz wie der von Gedore verwendet?
Ein solcher Satz wird nicht direkt beim Drehen eingesetzt, sondern ist ein Werkstatt-Hilfsmittel zum Ein- und Auspressen von Lagern, Buchsen und Dichtungen. Die verschiedenen Ringe und Druckstücke dienen als präzise Gegenhalter oder Presswerkzeuge in einer Werkstattpresse, um Kräfte gleichmäßig zu verteilen und Bauteile beschädigungsfrei zu montieren oder zu demontieren.
