Zählerschrank für die professionelle Elektroinstallation und Gebäudetechnik

Der Zählerschrank ist das Herzstück jeder elektrischen Anlage in Wohn- und Zweckbauten. Er dient nicht nur der sicheren Unterbringung des Stromzählers, sondern auch der Verteilung der elektrischen Energie auf die einzelnen Stromkreise. Als professioneller Handwerker weißt du, dass die Auswahl und Installation dieser zentralen Komponente höchste Präzision und die Einhaltung strenger technischer Anschlussregeln (TAR) erfordert. Nur so lassen sich Sicherheit, Funktionalität und die Konformität mit den Vorgaben des Netzbetreibers gewährleisten.

Während der Begriff Verteilerschrank oft als Oberbegriff für verschiedene Gehäuse in der Elektrotechnik verwendet wird, bezeichnet der Zählerschrank spezifisch die Einheit, die für die Aufnahme des Energiezählers und der Hauptsicherungen vorgesehen ist. Bei Contorion findest du eine breite Auswahl an Modellen von führenden Herstellern wie Hager, Striebel & John und Rittal, die alle relevanten Normen erfüllen und für unterschiedlichste Anwendungsbereiche konzipiert sind.

Normen und Anforderungen: Die Basis für eine sichere Installation

Die Installation eines Zählerschranks unterliegt in Deutschland strengen Vorschriften, allen voran der VDE-Anwendungsregel VDE-AR-N 4100. Diese Regelung definiert die technischen Anforderungen für den Anschluss und Betrieb von Kundenanlagen am Niederspannungsnetz. Sie legt unter anderem die genauen Abmessungen des Zählerplatzes, die erforderlichen Schutzmaßnahmen und die Aufteilung des Schranks in verschiedene Funktionsbereiche fest.

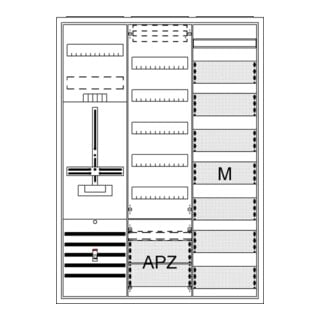

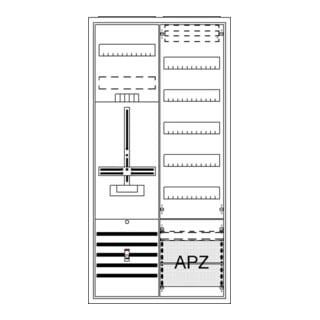

Ein moderner Zählerschrank ist typischerweise in mehrere Bereiche unterteilt:

• Netzseitiger Anschlussraum (NAR): Hier erfolgt der Anschluss an das öffentliche Stromnetz. Dieser Bereich ist plombiert und nur für den Netzbetreiber zugänglich.
• Zählerplatz: Der dedizierte Montageort für den elektronischen Haushaltszähler (eHZ) oder konventionelle Zähler.
• Anlagenseitiger Anschlussraum (AAR): Hier werden die Hauptleitungsabzweigklemmen für die Weiterverteilung untergebracht.
• Verteilerfelder: Raum für Reiheneinbaugeräte wie Leitungsschutzschalter, Fehlerstrom-Schutzschalter (FI) und andere Schaltgeräte.
• Multimediafeld: In vielen modernen Schränken, wie dem Hager Zählerschrank universZ, ist ein Bereich für Kommunikations- und Datenverteilertechnik integriert.

Materialien, Bauformen und Schutzarten

Zählerschränke werden überwiegend aus pulverbeschichtetem Stahlblech oder hochwertigem, schutzisoliertem Kunststoff gefertigt. Stahlblechschränke, wie die robusten Komplettschränke von Striebel & John, bieten eine hohe mechanische Stabilität und sind oft in höheren Schutzarten wie IP44 oder IP54 erhältlich. Kunststoffgehäuse sind korrosionsbeständig und leichter, was die Montage erleichtert.

Die Wahl der richtigen Schutzart (IP-Code) ist entscheidend und hängt vom Installationsort ab. In trockenen Innenräumen (z. B. Hausanschlussraum) ist in der Regel IP31 ausreichend. Für feuchte Umgebungen wie Keller oder Garagen ist mindestens IP44 erforderlich, um Schutz gegen Spritzwasser zu gewährleisten. Für anspruchsvolle Industrieumgebungen bieten sich Kompaktschaltschränke von Rittal an, die oft Schutzarten bis IP66 aufweisen.

Vom Zählerplatz bis zum Multimediafeld

Die Anforderungen an einen Zählerschrank gehen heute weit über die reine Stromverteilung hinaus. Die Integration von Smart-Home-Komponenten, Netzwerktechnik und Kommunikationseinrichtungen ist zum Standard geworden. Daher bieten viele Hersteller Komplettschränke an, die neben dem Zähler- und Verteilerfeld auch ein dediziertes Multimediafeld enthalten. Hier können Komponenten wie Router, Switches und Patchpanels, beispielsweise von Telegärtner oder EFB-Elektronik, sauber und zentral installiert werden. Dies sorgt für eine aufgeräumte und zukunftssichere Elektro- und Dateninfrastruktur.
