Stellantriebe

Stellantriebe für die präzise Steuerung in der Heizungs- und Haustechnik

Stellantriebe sind das Herzstück moderner und energieeffizienter Regelungstechnik in Heizungs-, Lüftungs- und Klimaanlagen (HLK). Als professioneller Handwerker weißt du, dass es auf die exakte Steuerung von Ventilen, Klappen und Mischern ankommt, um den Energieverbrauch zu optimieren und den Komfort zu maximieren. Diese kleinen, aber kraftvollen Bauteile setzen elektrische Signale von Reglern oder Thermostaten in eine mechanische Bewegung um und regulieren so präzise den Durchfluss von Heizwasser oder Luft.

Ob für Fußbodenheizungen, Heizkörper, Lüftungsanlagen oder Zonenventile – die Wahl des richtigen Stellantriebs ist entscheidend für die Funktionalität und Zuverlässigkeit des Gesamtsystems. Bei Contorion findest du eine breite Auswahl an hochwertigen Modellen für jeden Anwendungsfall, von einfachen elektrothermischen Aktoren bis hin zu komplexen elektromotorischen Antrieben mit Proportionalregelung.

Funktionsweisen und Typen: Elektrothermisch versus Elektromotorisch

Die Auswahl des passenden Antriebs beginnt mit dem Verständnis der grundlegenden Technologien. Man unterscheidet hauptsächlich zwischen zwei Bauarten:

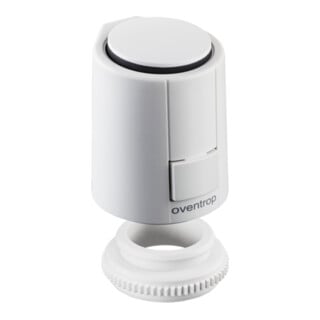

• Elektrothermische Stellantriebe: Diese Variante arbeitet mit einem Dehnstoffelement, das sich bei Anlegen einer Spannung erwärmt und ausdehnt. Diese Ausdehnung erzeugt die Hubbewegung, um ein Ventil zu öffnen oder zu schließen. Sie sind kostengünstig, geräuschlos und ideal für einfache Auf-Zu-Regelungen, wie sie bei Fußbodenheizungsverteilern üblich sind. Ein typisches Beispiel ist der Oventrop Aktor T2P 24 V. Ihre Reaktionszeit ist jedoch relativ langsam (mehrere Minuten).

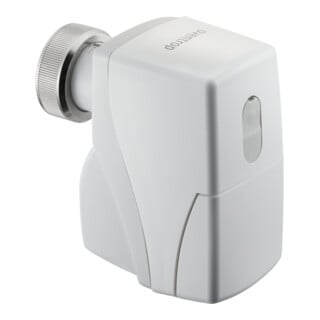

• Elektromotorische Stellantriebe: Hier sorgt ein kleiner Elektromotor für die Bewegung. Diese Antriebe sind schneller, bieten eine höhere Stellkraft und ermöglichen komplexere Regelungsarten. Sie eignen sich für größere Ventile und Anwendungen, die eine schnelle Reaktion erfordern. Modelle wie der Oventrop Aktor M-Stellantrieb sind als 2-Punkt-, 3-Punkt- oder stetige (0-10 V) Regelungsvarianten erhältlich, was eine feinere Justierung der Ventilposition erlaubt.

Wichtige Auswahlkriterien für den professionellen Einsatz

Um den optimalen Stellantrieb für dein Projekt zu finden, solltest du mehrere technische Parameter berücksichtigen. Eine sorgfältige Abstimmung auf die Anlage vermeidet Kompatibilitätsprobleme und stellt eine langlebige Funktion sicher.

Achte besonders auf folgende Kriterien:

• Betriebsspannung: Die gängigsten Spannungen sind 24 V (Niederspannung) und 230 V (Netzspannung). Die Wahl hängt vom eingesetzten Regler und den Sicherheitsanforderungen ab. 24-V-Systeme bieten mehr Sicherheit, erfordern aber ein separates Netzteil.

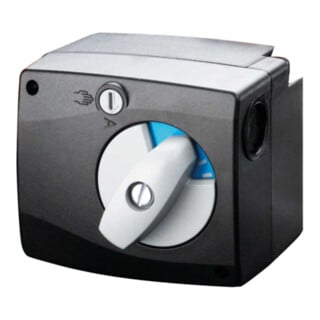

• Ansteuerung: Wähle zwischen 2-Punkt (Auf/Zu), 3-Punkt (Auf/Stopp/Zu) oder stetiger Regelung (z. B. 0-10 V), je nachdem, wie präzise die Positionierung des Ventils sein muss. Für Mischer und größere Klappen sind 3-Punkt- oder stetige Antriebe wie der Oventrop Ersatz-Stellmotor für Regumat oft die beste Wahl.
• Stellkraft und Hub: Die Kraft des Antriebs muss ausreichen, um das Ventil sicher gegen den Systemdruck zu bewegen. Der Hub muss zum Ventil passen, um eine vollständige Öffnung und Schließung zu gewährleisten.

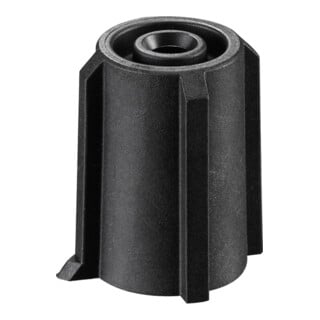

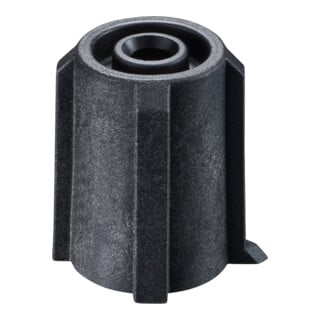

• Anschluss und Kompatibilität: Prüfe, ob der Anschluss des Antriebs (z. B. M30 x 1,5 Gewinde) zum Ventil passt. Viele Hersteller wie Oventrop bieten Adapter für verschiedene Ventiltypen an.
• Zusatzfunktionen: Features wie Federrückzug (für eine definierte Sicherheitsposition bei Stromausfall), manuelle Verstellung oder eine Stellungsanzeige können die Installation und Wartung erheblich erleichtern.
