Senkrechtspanner

Senkrechtspanner für präzises und schnelles Fixieren

Senkrechtspanner sind unverzichtbare Helfer in der professionellen Fertigung, im Vorrichtungsbau und in der Holz- sowie Metallbearbeitung. Als eine spezielle Form der Schnellspanner ermöglichen sie es dir, Werkstücke mit einer einfachen Handbewegung schnell und sicher zu fixieren. Ihre senkrechte Spannbewegung macht sie ideal für Anwendungen, bei denen der Spannhebel in der geöffneten Position nach oben zeigt und so maximalen Freiraum für das Einlegen und Entnehmen des Werkstücks bietet.

Das Funktionsprinzip basiert auf dem Kniehebelmechanismus. Dieser sorgt dafür, dass du mit geringem Kraftaufwand am Handgriff eine sehr hohe Haltekraft am Spannarm erzeugen kannst. Einmal in der gespannten Position, ist der Spanner selbsthemmend und hält das Werkstück zuverlässig an seinem Platz. Bei Contorion findest du eine breite Auswahl an Modellen für unterschiedlichste Anforderungen, von kompakten Ausführungen wie dem AMF Senkrecht-Spanner 6800 Gr. 2 bis hin zu robusten Varianten für schwere Lasten.

Aufbau und Funktionsweise im Detail

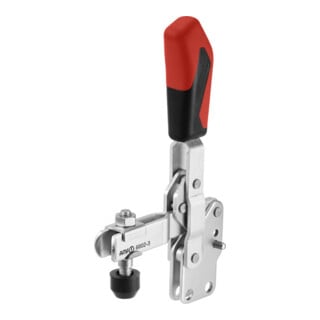

Ein typischer Senkrechtspanner besteht aus einem stabilen Fuß zur Montage, einem Handgriff, einem Kniehebelsystem und einem Spannarm, an dessen Ende sich eine Andrückschraube befindet. Der Fuß ist in verschiedenen Ausführungen erhältlich, zum Beispiel als waagerechter Fuß für die Montage auf einer ebenen Fläche oder als Winkelfuß für die seitliche Befestigung.

Beim Schließen des Spanners bewegt sich der Handgriff nach unten, und der Spannarm drückt das Werkstück senkrecht von oben gegen die Auflage. In der geschlossenen Position steht der Handgriff senkrecht, während der Spannarm waagerecht liegt. In der geöffneten Position bewegen sich Handgriff und Spannarm nach oben und geben den Arbeitsbereich vollständig frei. Diese Eigenschaft ist besonders vorteilhaft bei Serienfertigungen, da sie einen schnellen Werkstückwechsel ohne hinderliche Bauteile ermöglicht.

Materialien und Ausführungen für jeden Anspruch

Die Langlebigkeit und Zuverlässigkeit eines Senkrechtspanners hängen entscheidend vom verwendeten Material ab. Die meisten Modelle sind aus hochwertigem Stahl gefertigt und zum Schutz vor Korrosion verzinkt oder brüniert. Für den Einsatz in feuchten Umgebungen oder in der Lebensmittelindustrie bieten sich Spanner aus rostfreiem Edelstahl an, wie der AMF Senkrechtspanner mit waagerechtem Fuß Nr. 6800NI.

Neben dem Material spielt auch die Griffgestaltung eine Rolle für die Ergonomie und Sicherheit. Viele Modelle, wie die Bessey Spannelemente der TW-Serie, sind mit einem hochwertigen 2-Komponenten-Kunststoffgriff ausgestattet, der ölbeständig ist und einen sicheren Halt bietet. Für spezielle Anwendungen, wie in der Elektronikfertigung, gibt es ESD-geschützte Modelle, beispielsweise den AMF Senkrecht-Spanner 6800 ESD, der elektrostatische Aufladungen verhindert.

Anwendungsbereiche und Auswahlkriterien

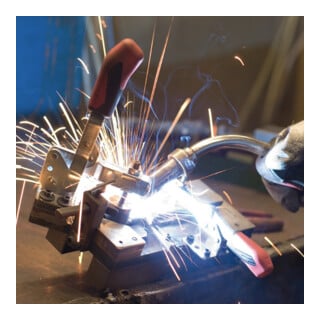

Die Einsatzmöglichkeiten für Senkrechtspanner sind vielfältig. Sie eignen sich hervorragend für Bohrvorgänge, Schweißarbeiten, Montagevorrichtungen, Leimarbeiten und Prüfstationen. Überall dort, wo Werkstücke wiederholt in der exakt gleichen Position fixiert werden müssen, spielen sie ihre Stärken aus.

Bei der Auswahl des passenden Modells solltest du folgende Kriterien berücksichtigen:

• Haltekraft: Sie gibt an, welche maximale Kraft der Spanner im geschlossenen Zustand aufnehmen kann, ohne sich zu öffnen. Wähle eine Haltekraft, die den bei der Bearbeitung auftretenden Kräften sicher standhält.
• Spannhöhe und Spannweg: Die Andrückschraube ist meist verstellbar, um unterschiedliche Werkstückhöhen auszugleichen. Achte darauf, dass der Verstellbereich für deine Anwendung ausreicht.
• Montageart: Entscheide dich je nach Aufbau deiner Vorrichtung für einen Spanner mit waagerechtem Fuß, Winkelfuß oder einer speziellen Befestigung wie bei den Bessey Spannelementen für Multifunktionstische.
