Schlauchzubehör für professionelle Druckluftsysteme
Hochwertiges Schlauchzubehör ist das Fundament für ein sicheres, effizientes und langlebiges Druckluftsystem. In deinem professionellen Alltag kannst du dir keine Leckagen, Druckabfälle oder gar gefährliche Schlauchplatzer leisten. Die richtigen Komponenten sorgen für dauerhaft dichte Verbindungen, schützen Mensch und Maschine und gewährleisten eine reibungslose Kraftübertragung vom Kompressor zum Werkzeug.
Bei Contorion findest du ein umfassendes Sortiment an Schlauchzubehör, das speziell auf die Anforderungen im Handwerk und in der Industrie ausgelegt ist. Von der kleinsten Schlauchschelle bis zur robusten Schlauchbruchsicherung bieten wir dir die passenden Teile für jede Anwendung, damit du dich voll und ganz auf deine Arbeit konzentrieren kannst.
Schlauchklemmen und Schlauchschellen: Die Basis für dichte Verbindungen

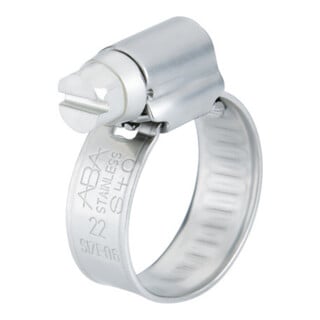

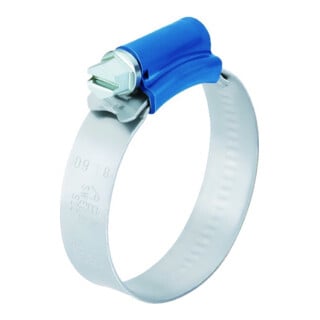

Die Auswahl der richtigen Schlauchklemme oder Schlauchschelle ist entscheidend für die Zuverlässigkeit einer Verbindung. Je nach Druck, Schlauchmaterial und Umgebungsbedingungen kommen unterschiedliche Typen zum Einsatz. Schneckengewindeschellen, wie die bewährte ABA Schneckengewindeschelle Nova, sind universell einsetzbar und lassen sich leicht montieren. Sie entsprechen oft der DIN 3017 und bieten eine gleichmäßige Spannkraftverteilung.

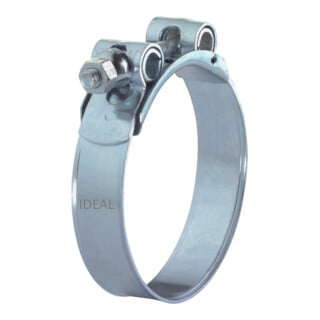

Für Anwendungen mit hohem Druck oder bei harten, verstärkten Schläuchen sind Gelenkbolzenschellen die erste Wahl. Modelle wie die IDEAL-Schlemper Gelenkbolzenschelle W4 zeichnen sich durch extrem hohe Bandzugkräfte aus und garantieren auch unter Vibrationen einen sicheren Halt. Für eine schnelle und dauerhafte Montage, insbesondere in der Serienfertigung, eignen sich 2-Ohr-Schlauchklemmen von RIEGLER. Diese werden mit einer speziellen Zange verpresst und bieten eine manipulationssichere, feste Verbindung.

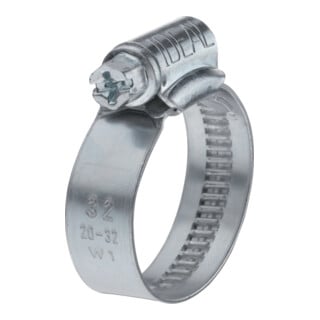

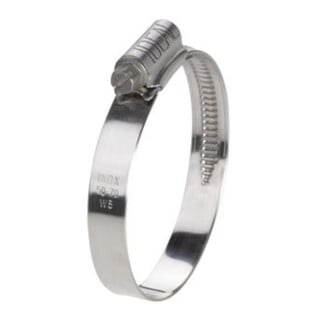

Das Material ist ein weiteres wichtiges Kriterium. Die Werkstoffklassen geben Aufschluss über die Korrosionsbeständigkeit: W1 ist verzinkter Stahl für trockene Innenbereiche, während W4 und W5 Edelstähle für den Einsatz in feuchten oder aggressiven Umgebungen sind. Ein sortiertes Set, wie das IDEAL-Schlemper Schlauchschellen-Set W5, stellt sicher, dass du für jede Reparatur die passende Größe griffbereit hast.
Sicherheit an erster Stelle: Schlauchbruchsicherungen
Ein plötzlich platzender Druckluftschlauch kann durch den Peitschenhiebeffekt zu schweren Verletzungen und Sachschäden führen. Eine Schlauchbruchsicherung ist ein unverzichtbares Sicherheitselement, das diesen Effekt verhindert. Bei einem abrupten Druckabfall, wie er bei einem Schlauchbruch auftritt, schließt ein internes Ventil sofort die Luftzufuhr. Produkte wie die RIEGLER Schlauchbruchsicherung Hose Guard werden einfach zwischen Abgangsventil und Druckluftschlauch montiert und bieten einen effektiven Schutz. Besonders bei mobilen Kompressoren auf Baustellen oder in Werkstätten, wo Schläuche stark beansprucht werden, ist der Einsatz dieser Sicherungen dringend zu empfehlen.
Montagewerkzeug und Halterungen für eine professionelle Installation

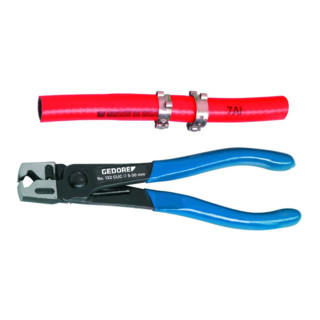

Das beste Schlauchzubehör nützt wenig, wenn es nicht fachgerecht montiert wird. Spezialwerkzeuge wie die Gedore 132 CLIC Schlauchklemmenzange sind für die Montage und Demontage von Federband- oder CLIC-Schellen unerlässlich. Sie gewährleisten, dass die Klemme mit dem korrekten Druck angebracht wird, ohne sie oder den Schlauch zu beschädigen. Ein einfacher Schraubendreher kann bei Schneckengewindeschellen zwar ausreichen, ein Drehmomentschlüssel sorgt jedoch für das exakt definierte Anzugsmoment und verhindert ein Überdrehen.

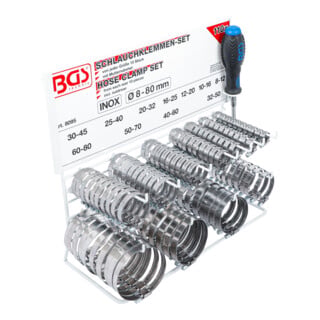

Ordnung und Langlebigkeit werden durch passende Schlauchhalter und Aufbewahrungssysteme gefördert. Ein an der Wand montierter Halter verhindert, dass Schläuche auf dem Boden liegen, wo sie geknickt, überfahren oder durch Chemikalien beschädigt werden könnten. Sortimente wie das BGS Schlauchklemmen-Sortiment auf einer Tafel bieten nicht nur eine breite Auswahl, sondern auch eine übersichtliche Lagerung direkt in der Werkstatt.
| Produkt | Typ | Material (Werkstoffklasse) | Spannbereich | Besonderheiten |
|---|---|---|---|---|
| ABA Schneckengewindeschelle Original 251-282/12mm V2A C7 | Schneckengewindeschelle | Edelstahl (W4/V2A) | 251 - 282 mm | Hohe Korrosionsbeständigkeit, abgerundete Bandkanten zur Schonung des Schlauches. |
| IDEAL-Schlemper Gelenkbolzenschelle W4, 24mm, 80-85mm | Gelenkbolzenschelle | Edelstahl (W4) | 80 - 85 mm | Extrem hohe Spannkräfte, ideal für Saug- und Druckluftschläuche mit hoher Härte. |
| RIEGLER 2-Ohr-Schlauchklemme Stahl verzinkt | 2-Ohr-Klemme | Stahl verzinkt (W1) | Je nach Ausführung (z.B. 10-12 mm) | Schnelle, manipulationssichere Montage mit Spezialzange, für Serienanwendungen. |
| Federklemme Spannbereich-Ø 51-54mm | Federbandschelle | Federstahl | 51 - 54 mm | Selbstspannend, gleicht thermische Ausdehnung aus, ideal für Kühlwassersysteme. |
| RIEGLER Schlauchbruchsicherung Hose Guard, Alu / Alu, G 2 IG/IG | Schlauchbruchsicherung | Aluminium | G 2' IG/IG | Stoppt sofort den Luftstrom bei Schlauchbruch, verhindert den Peitschenhiebeffekt. |
Häufig gestellte Fragen (FAQ)
Was bedeuten die Werkstoffklassen W1 bis W5 bei Schlauchschellen?
Die Werkstoffklassen definieren die Korrosionsbeständigkeit. W1 ist bandverzinkter Stahl für allgemeine Anwendungen. W2 hat ein Edelstahlband, aber eine verzinkte Schraube. W3 ist komplett aus Chromstahl gefertigt. W4 besteht aus V2A-Edelstahl und W5 aus hochsäurebeständigem V4A-Edelstahl, was sie ideal für die chemische Industrie oder den maritimen Bereich macht.
Wie wähle ich den richtigen Spannbereich für eine Schlauchschelle aus?
Miss den Außendurchmesser des Schlauches, nachdem er auf den Anschlussstutzen aufgeschoben wurde. Dieser Wert sollte idealerweise in der Mitte des angegebenen Spannbereichs der Schelle liegen. Ein zu kleiner oder zu großer Spannbereich kann zu unzureichender Dichtheit oder zur Beschädigung des Schlauches führen.
Wann ist eine Gelenkbolzenschelle einer Schneckengewindeschelle vorzuziehen?
Gelenkbolzenschellen erzeugen deutlich höhere und gleichmäßigere Anpressdrücke. Sie sind die bessere Wahl bei sehr harten oder stahldrahtverstärkten Schläuchen, bei hohen Systemdrücken oder wenn die Verbindung starken Vibrationen ausgesetzt ist. Für Standard-Druckluftschläuche im Niederdruckbereich reicht eine Schneckengewindeschelle meist aus.
Ist für die Montage von Ohr-Klemmen spezielles Werkzeug erforderlich?
Ja, für eine fachgerechte und sichere Montage von 1-Ohr- oder 2-Ohr-Klemmen ist eine spezielle Ohr-Klemmenzange zwingend erforderlich. Diese Zange verformt das 'Ohr' der Klemme auf eine definierte Weise, um die optimale, dauerhafte Spannkraft zu erzeugen, ohne die Klemme zu beschädigen.
Welchen Vorteil bieten sortierte Sets an Schlauchzubehör?
Sortierte Sets, egal ob mit Schellen oder anderen Kleinteilen, bieten dir einen großen Vorteil in der Werkstatt oder im Servicefahrzeug. Du hast immer die gängigsten Größen und Typen griffbereit, was die Suche nach dem passenden Teil erspart und Ausfallzeiten minimiert. Zudem ist die Aufbewahrung in einem Sortimentskasten übersichtlich und schützt das Schlauchzubehör vor Verlust und Verschmutzung.
