Schiebemutter für die flexible und schnelle Montage in Profilschienen
Die Schiebemutter ist ein unverzichtbares Befestigungselement in der modernen Montagetechnik. Speziell für den Einsatz in Montageschienen und Profilsystemen entwickelt, ermöglicht sie eine schnelle, flexible und dennoch hochbelastbare Verankerung von Anbauteilen. Anders als bei festen Schweiß- oder Bohrpunkten kannst du mit einer Schiebemutter die Position von Befestigungspunkten entlang der Schiene jederzeit nachträglich justieren. Dies spart wertvolle Zeit auf der Baustelle und erhöht die Flexibilität bei der Installation.
Im professionellen Handwerk, sei es im Anlagenbau, in der Elektroinstallation oder im Sanitärbereich, sind Effizienz und Zuverlässigkeit entscheidend. Bei Contorion findest du eine umfassende Auswahl an hochwertigen Schiebemuttern, die genau auf diese Anforderungen zugeschnitten sind. Von Modellen wie der bewährten fischer FCN bis hin zu innovativen Lösungen wie der fischer FCN Clix Serie bieten wir dir das passende Bauteil für dein Projekt.
Funktionsweise und Anwendungsbereiche
Eine Schiebemutter, oft auch als Gleitmutter oder Nutenstein bezeichnet, wird seitlich oder stirnseitig in den Schlitz einer Profilschiene (zum Beispiel einer C-Schiene) eingeführt. Durch ihre spezielle Formgebung verhakt sie sich im Inneren des Profils. Wird eine Schraube oder Gewindestange in das Gewinde der Mutter eingedreht, verspannt sich das Bauteil fest in der Schiene und erzeugt einen sicheren Befestigungspunkt. Der große Vorteil liegt darin, dass die Mutter vor dem Festziehen frei im Profil verschiebbar ist.
Die Einsatzmöglichkeiten sind äußerst vielfältig und erstrecken sich über zahlreiche Gewerke:
- Elektroinstallation: Befestigung von Kabeltrassen, Verteilerkästen und Leuchten an Montageschienen.
- SHK-Technik: Montage von Rohrschellen, Lüftungskanälen und Heizungsanlagen.
- Anlagen- und Maschinenbau: Flexible Befestigung von Komponenten, Sensoren und Verkleidungen.
- Solartechnik: Sichere Verankerung von Montagesystemen für Photovoltaik-Module, wie sie beispielsweise mit dem fischer PV-Clip FSMC realisiert wird.
Materialien und Oberflächen für maximale Beständigkeit
Die Wahl des richtigen Materials ist entscheidend für die Langlebigkeit und Sicherheit deiner Konstruktion. Je nach Umgebungsbedingung musst du auf den passenden Korrosionsschutz achten. In unserem Sortiment findest du Schiebemuttern in verschiedenen Ausführungen, um jeder Anforderung gerecht zu werden.

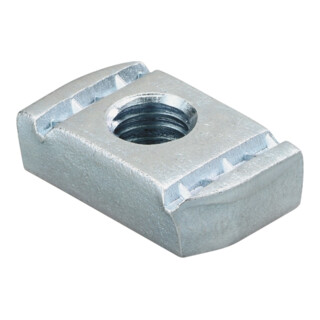

- Galvanisch verzinkter Stahl (gvz): Der Standard für Anwendungen in trockenen Innenräumen. Modelle wie die fischer FCN 16 gvz bieten einen zuverlässigen Basisschutz.

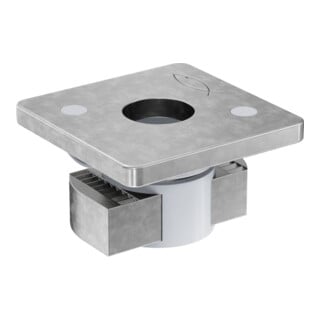

- Feuerverzinkter Stahl (fvz): Durch die dickere Zinkschicht eignet sich diese Variante auch für den Einsatz in Feuchträumen oder geschützten Außenbereichen. Die fischer FCN Clix M M8 fvz ist hier ein typischer Vertreter.
- Edelstahl A4: Für höchste Korrosionsbeständigkeit in aggressiven Umgebungen wie Industrieanlagen, Küstennähe oder im Außenbereich ist Edelstahl A4 die erste Wahl. Produkte wie die fischer FCN 16 A4 gewährleisten auch unter extremen Bedingungen eine dauerhaft sichere Verbindung.
| Produkt | Gewinde | Material / Oberfläche | Kompatible Schiene (Beispiel) | Besonderheit |
|---|---|---|---|---|

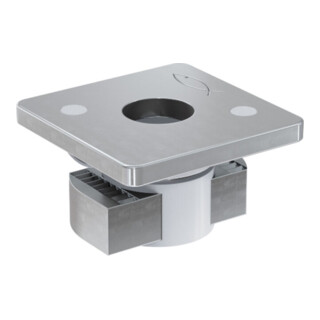

| fischer Schiebemutter FCN Clix M M6 | M6 | Stahl, galvanisch verzinkt | fischer FUS Schienen | Kunststofffeder für Vormontage |
| fischer Schiebemutter FCN 16 A4 | M10 | Edelstahl A4 | Profile mit 16 mm Schlitzbreite | Höchster Korrosionsschutz |
| OBO Bettermann Vertr Gleitmutter M6, für Profilsch. MS41SN M6 ZL | M6 | Stahl, bandverzinkt | OBO MS41 Schienen | Systemkonform für OBO Profile |

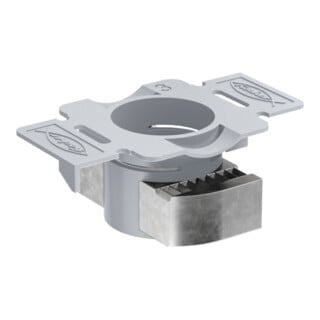

| fischer Schiebemutter FCN Clix P M12 | M12 | Stahl, galvanisch verzinkt | fischer FUS Schienen | Hält durch Drehung, ohne Feder |

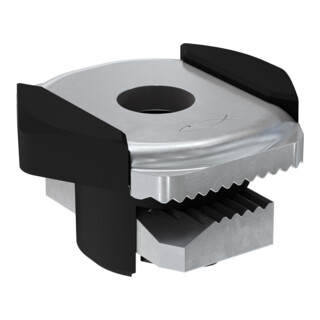

| fischer Schiebemutter FSM Clix | M8 | Stahl, galvanisch verzinkt | fischer MS-L / MS-P Schienen | Vormontierbar, für leichte Systeme |
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen einer Schiebemutter und einem Nutenstein?
Die Begriffe werden oft synonym verwendet. Technisch gesehen ist eine Schiebemutter eine Form des Nutensteins, die speziell für die gängigen C-Profile in der Befestigungstechnik optimiert ist. Beide dienen dem Zweck, einen verschiebbaren Befestigungspunkt in einer Nut oder einem Profil zu schaffen.
Was bedeutet die 'Clix'-Funktion bei fischer Schiebemuttern?
Die 'Clix'-Funktion ist eine Montagehilfe. Bei Modellen wie der FCN Clix M sorgt ein Halteelement aus Kunststoff dafür, dass die Mutter nach dem Einsetzen in die Schiene ihre Position hält. Dies erleichtert die Installation erheblich, insbesondere bei vertikaler oder Überkopfmontage, da du beide Hände für das Anbauteil frei hast.
Kann ich eine Schiebemutter jeder Marke in jeder Profilschiene verwenden?
Nein, das ist nicht empfehlenswert. Obwohl viele Schienen ähnliche Abmessungen haben, gibt es Toleranzen und spezifische Geometrien. Für eine systemgeprüfte und sichere Verbindung solltest du immer Schiebemuttern und Schienen desselben Herstellers verwenden, wie zum Beispiel die OBO Bettermann Gleitmutter für MS41SN Profile. Die Kompatibilität ist in den technischen Datenblättern angegeben.
Welches Anzugsdrehmoment ist für eine Schiebemutter korrekt?
Das korrekte Anzugsdrehmoment hängt von mehreren Faktoren ab: Gewindegröße (z.B. M6, M8, M10), Material der Mutter und der Schraube sowie den Spezifikationen der Montageschiene. Ein zu niedriges Drehmoment führt zu einer unsicheren Verbindung, ein zu hohes kann das Gewinde oder die Schiene beschädigen. Beachte daher unbedingt die Herstellerangaben im technischen Datenblatt des Produkts.
