Montageprofile für stabile und flexible Installationssysteme
Ein Montageprofil ist das Rückgrat unzähliger professioneller Installationen in der Befestigungstechnik. Ob für die Verlegung von Rohrleitungen, die Abhängung von Kabeltrassen oder die Errichtung von Trägerkonstruktionen für Klima- und Lüftungsanlagen – diese Profile bieten die notwendige Stabilität und Flexibilität für anspruchsvolle Projekte. Sie ermöglichen eine schnelle, sichere und anpassungsfähige Montage, die den hohen Anforderungen im gewerblichen und industriellen Umfeld gerecht wird.
Bei Contorion findest du eine umfassende Auswahl an hochwertigen Profilen, die speziell für den professionellen Einsatz konzipiert sind. Von robusten Hängestielen bis hin zu vielseitigen Ankerschienen bieten wir dir die passenden Komponenten für jedes Installationssystem, damit deine Projekte auf einem soliden Fundament stehen.
Materialvielfalt und Oberflächenschutz für jede Umgebung
Die Wahl des richtigen Materials und der passenden Oberflächenveredelung ist entscheidend für die Langlebigkeit und Sicherheit deiner Konstruktion. Die Umgebungsbedingungen am Einsatzort bestimmen, welches Montageprofil die beste Wahl ist.
- Stahl, bandverzinkt (sendzimirverzinkt): Nach DIN EN 10346 gefertigt, ist dieser Stahl der Standard für die meisten Anwendungen im Innenbereich. Die Zinkschicht bietet einen zuverlässigen Korrosionsschutz in trockenen Umgebungen.
- Stahl, feuerverzinkt (tauchfeuerverzinkt): Gemäß DIN EN ISO 1461 wird das fertige Profil in ein Zinkbad getaucht. Dies erzeugt eine besonders dicke und widerstandsfähige Schutzschicht, die sich ideal für den Einsatz im Freien oder in feuchten Umgebungen eignet. Produkte wie der OBO U-Stiel US 3 K sind oft in dieser Ausführung erhältlich.
- Edelstahl (A2/A4): Für Bereiche mit hohen hygienischen Anforderungen oder stark korrosiven Einflüssen, wie in der Chemie- oder Lebensmittelindustrie, ist Edelstahl die erste Wahl. Er bietet maximale Beständigkeit gegen Rost und Säuren.

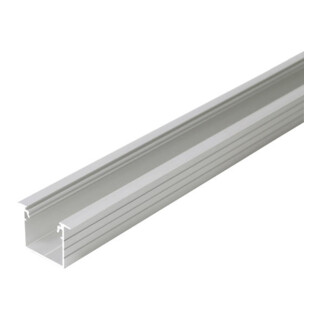

- Aluminium: Profile aus Aluminium, wie das EVN Lichttechnik Alu-Profil, sind leicht und dennoch stabil. Sie sind korrosionsbeständig und werden oft für sichtbare Installationen oder im Leichtbau eingesetzt.
Profiltypen und ihre spezifischen Anwendungsbereiche
Je nach Anforderung und Montageart kommen unterschiedliche Profilformen zum Einsatz. Die Geometrie des Profils bestimmt maßgeblich seine Tragfähigkeit und die Art der Anbindungsmöglichkeiten. Die richtige Auswahl ist entscheidend für eine effiziente und sichere Installation.
- C-Profile: Diese universellen Schienen, oft als Montageschienen bezeichnet, sind extrem vielseitig. Sie dienen als Grundelement für Wand-, Boden- und Deckenkonstruktionen. Die offene Seite ermöglicht die einfache Befestigung mit Hammerkopfschrauben oder Schienenmuttern.
- Hängestiele: Wie der Niedax Hängestiel HU 5050 sind diese Profile speziell für die Deckenabhängung konzipiert. Sie werden genutzt, um Kabelbahnen, Lüftungskanäle oder Rohrleitungen in der gewünschten Höhe zu montieren.
- U-Stiele: Diese Profile, oft mit einer Kopfplatte versehen, eignen sich hervorragend als vertikale Stützen oder Konsolen, die direkt an der Wand befestigt werden. Sie bieten eine hohe Tragfähigkeit für schwere Lasten.
- Ankerschienen: Einbetonierte Ankerschienen, wie die Niedax Ankerschiene 2970, schaffen hochbelastbare Befestigungspunkte in Betonbauteilen und ermöglichen eine flexible nachträgliche Montage.
| Produkt | Profiltyp | Material / Oberfläche | Abmessungen (B x H x L) | Besonderheit / Einsatzgebiet |
|---|---|---|---|---|
| fischer Montageprofil FMP 90/2,5 3m | C-Profil / Montageschiene | Stahl, galvanisch verzinkt | 90 x 90 x 3000 mm | Schwerlastprofil für modulare Rahmensysteme (FMS) |
| Niedax Hängestiel HU 5050/2000 | Hängestiel | Stahl, sendzimirverzinkt | 50 x 50 x 2000 mm | Deckenabhängung von Kabeltrassen und Rohrleitungen |
| OBO Bettermann Vertr U-Stiel m.Kopfplatte 600mm US 3 K 60 FT | U-Stiel mit Kopfplatte | Stahl, tauchfeuerverzinkt | 40 x 40 x 600 mm | Wandkonsole für schwere Lasten im Außenbereich |
| Niedax Ankerschiene 2970/2 E3L | Ankerschiene (warmgewalzt) | Edelstahl (1.4571) | 29 x 15 x 3000 mm | Zum Einbetonieren in korrosiven Umgebungen |
| OBO Bettermann Vertr Profilschiene gelocht,Schlw. 22mm MS4121P2000FT | Profilschiene (gelocht) | Stahl, tauchfeuerverzinkt | 41 x 21 x 2000 mm | Flexible Befestigungspunkte durch Langlöcher, Außeneinsatz |
Häufig gestellte Fragen (FAQ)
Können Montageprofile vor Ort gekürzt oder gebohrt werden?
Ja, die meisten Stahl- und Aluminiumprofile können problemlos mit einer Metallsäge oder einem Trennschleifer gekürzt werden. Zusätzliche Löcher lassen sich mit einem geeigneten Metallbohrer setzen. Beachte jedoch, dass du bei verzinkten Profilen die Schnitt- und Bohrkanten mit Zinkspray nachbehandeln solltest, um den Korrosionsschutz wiederherzustellen.
Wie wähle ich die passenden Befestigungselemente für ein Montageprofil aus?
Achte immer auf die Systemkompatibilität. Für C-Profile werden in der Regel Schienenmuttern, Hammerkopfschrauben oder Gewindeplatten verwendet, die exakt in die Profilöffnung passen. Die Hersteller, wie fischer oder Niedax, geben in ihren technischen Datenblättern genaue Empfehlungen für kompatible Verbindungselemente und Anker für die Untergrundbefestigung.
Was ist bei der Montage von schweren Lasten zu beachten?
Bei schweren Lasten ist eine statische Berechnung unerlässlich. Berücksichtige die Tragfähigkeit des Profils, die zulässigen Lasten der Befestigungsmittel und die Beschaffenheit des Verankerungsgrundes. Verwende ausschließlich Profile und Zubehör, die für die entsprechende Lastklasse zugelassen sind, und halte dich strikt an die Montageanweisungen des Herstellers.
Welchen Vorteil bieten gelochte Profilschienen gegenüber ungelochten?
Gelochte Profile, oft mit Langlöchern versehen, bieten eine höhere Flexibilität bei der Montage. Sie ersparen dir das Bohren vor Ort und ermöglichen eine schnellere Installation sowie eine einfache Justierung der Anbauteile. Ungelochte Profile bieten hingegen eine höhere Steifigkeit und werden oft dann eingesetzt, wenn die Befestigungspunkte exakt definiert sind.
