Messadapter für präzise und sichere elektrische Prüfungen
Ein Messadapter ist für dich als Profi im Elektrohandwerk ein unverzichtbares Werkzeug. Er stellt die entscheidende, sichere und normgerechte Verbindung zwischen deinem Prüfgerät und dem zu messenden elektrischen Betriebsmittel her. Ohne den passenden Adapter sind vorschriftsmäßige Prüfungen nach DIN VDE 0701-0702 oder DGUV Vorschrift 3 oft nicht durchführbar. Die richtige Auswahl gewährleistet nicht nur exakte Messergebnisse, sondern vor allem deine Sicherheit und die des geprüften Geräts.
Bei Contorion findest du ein breites Sortiment an Messadaptern, das von einfachen Schuko-Adaptern bis hin zu komplexen aktiven CEE-Adaptern für dreiphasige Verbraucher reicht. Diese Vielfalt stellt sicher, dass du für jede Messaufgabe, ob in der Werkstatt, auf der Baustelle oder in der Industrieanlage, optimal ausgerüstet bist.
Vielfalt für jeden Anschluss: CEE, Schuko und mehr

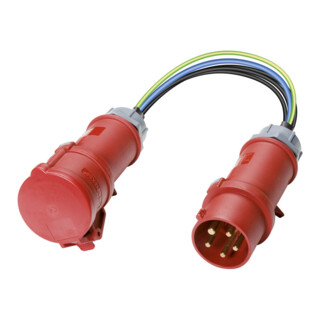

Die Anwendungsbereiche elektrischer Geräte sind vielfältig und damit auch ihre Anschlüsse. Für die Prüfung von dreiphasigen Verbrauchern, wie sie in der Industrie und im Handwerk üblich sind, benötigst du spezielle CEE-Messadapter. Modelle wie der BENNING Messadapter für 16 A oder 32 A CEE ermöglichen die sichere Messung von Schutzleiterwiderstand, Isolationswiderstand und Ersatzableitstrom an Maschinen und Anlagen mit Drehstromanschluss.

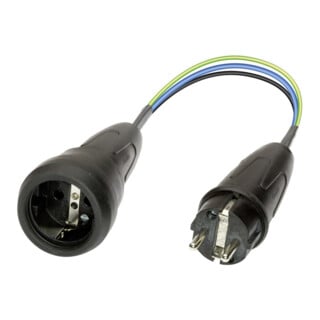

Für einphasige Verbraucher mit herkömmlichem Schutzkontaktstecker, wie sie in Büros und Haushalten zu finden sind, ist ein entsprechender Messadapter, beispielsweise der BENNING Messadapter für Schutzkontaktstecker, die richtige Wahl. Er vereinfacht den Anschluss des Prüfgeräts erheblich und sorgt für einen standardisierten Prüfablauf. Für komplexere Anlagen oder Prüfgeräte wie den SECUTEST von Gossen Metrawatt gibt es zudem spezifische Adapter wie den Gossen Metrawatt Adapter für SECUTEST EL1, die eine nahtlose Kompatibilität gewährleisten.
Aktive und passive Adapter: Der technische Unterschied

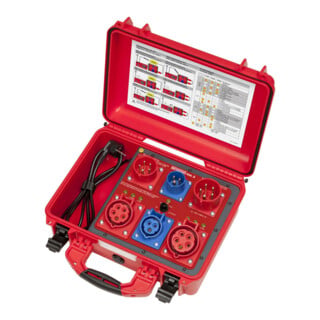

Bei der Auswahl eines Messadapters stößt du auf die Begriffe „aktiv“ und „passiv“. Ein passiver Messadapter, wie der BENNING MA3, stellt eine rein mechanische Verbindung her und leitet die Messsignale direkt weiter. Er eignet sich für grundlegende Messungen wie die des Schutzleiterwiderstands (RPE).
Ein aktiver Messadapter hingegen enthält eine eigene Elektronik. Diese ist notwendig, um Messungen wie den Schutzleiterstrom (IPE) oder den Berührungsstrom bei dreiphasigen Verbrauchern durchführen zu können. Der Adapter, zum Beispiel der BENNING Messadapter 16 A CEE aktiv, schaltet die Phasen L1, L2 und L3 nacheinander zu, um eine korrekte Messung nach dem Differenzstromverfahren zu ermöglichen. Diese Funktion ist für eine vollständige Prüfung nach VDE-Norm unerlässlich.
| Produkt | Anschlussart | Nennstrom | Funktion | Besonderheit |
|---|---|---|---|---|
| BENNING Messadapter 16 A CEE 5-polig aktiv f.3phasige Verbraucher RPE/IPE | CEE 16 A, 5-polig | 16 A | Aktiv | Ermöglicht Messung von RPE und IPE an 3-phasigen Geräten |
| BENNING Messadapter 32 A CEE 5-polig aktiv f.3phasige Verbraucher RPE/IPE | CEE 32 A, 5-polig | 32 A | Aktiv | Für leistungsstärkere 3-phasige Verbraucher |
| BENNING Messadapter f.1phasige Verbraucher Schutzkontaktstecker | Schuko-Stecker auf Prüfbuchsen | 16 A | Passiv | Standardisierte Prüfung von Geräten mit Schutzkontaktstecker |
| Fluke Standard-Messleitungssatz mit Zubehör TL165X | Prüfspitzen, Krokodilklemmen | CAT III 1000 V / CAT IV 600 V | Zubehör | Umfassendes Set für flexible Messungen an Installationen |
| WAGO GmbH& Co. KG Kabelumbau-Stromwandler 855-5001/250-001 | Klappbarer Stromwandler | Primär: 250 A / Sekundär: 1 A | Strommessung | Zur Messung hoher Ströme ohne Auftrennen des Leiters |
Messleitungen, Prüfspitzen und Stromwandler
Neben den Steckadaptern umfasst die Kategorie auch essenzielles Zubehör für deine Messungen. Umfassende Sets wie der BGS Messkabel- und Prüfspitzen-Satz bieten eine große Auswahl an Klemmen, Spitzen und Kabeln, um auch an schwer zugänglichen Messpunkten sicher und zuverlässig Kontakt herzustellen. Spezifische Messleitungssätze wie der Fluke TL165X sind perfekt auf die Installationstester des Herstellers abgestimmt und erhöhen die Arbeitseffizienz.
Für die Messung hoher Wechselströme, ohne den Stromkreis unterbrechen zu müssen, sind Kabelumbau-Stromwandler von Herstellern wie WAGO oder NZR die ideale Lösung. Sie werden einfach um den stromführenden Leiter geklappt und wandeln den hohen Primärstrom in ein kleines, für das Messgerät ungefährliches Sekundärsignal um.
Häufig gestellte Fragen (FAQ)
Wie wähle ich den korrekten Messadapter für eine VDE-Prüfung aus?
Die Auswahl hängt vom zu prüfenden Gerät ab. Prüfe zuerst den Steckertyp (zum Beispiel Schuko, CEE 16 A, CEE 32 A) und die Anzahl der Pole. Entscheide dann, welche Messungen erforderlich sind. Für eine vollständige Prüfung inklusive Schutzleiterstrommessung bei Drehstromgeräten benötigst du einen aktiven Messadapter. Für reine Widerstandsmessungen genügt oft ein passiver Adapter.
Sind Messadapter universell mit allen Prüfgeräten kompatibel?
Die meisten Messadapter mit 4-mm-Sicherheitsbuchsen sind mit einer Vielzahl von VDE-Prüfgeräten und Multimetern kompatibel. Allerdings gibt es herstellerspezifische Adapter, die für bestimmte Gerätefunktionen oder Anschlüsse optimiert sind, wie die Adapter für Gossen Metrawatt SECUTEST-Geräte. Prüfe daher immer die Angaben des Herstellers von Adapter und Prüfgerät.
Wann ist ein kompletter Messkabel- und Prüfspitzen-Satz sinnvoll?
Ein umfangreicher Satz wie der von BGS ist besonders dann sinnvoll, wenn du regelmäßig an unterschiedlichen Anlagen und Geräten arbeitest. Er bietet dir die Flexibilität, auf verschiedene Kontaktarten – von feinen Elektronikbauteilen bis hin zu großen Anschlussklemmen in Verteilungen – schnell und sicher zugreifen zu können, ohne mehrere einzelne Zubehörteile mitführen zu müssen.
Was ist der Unterschied zwischen einem Messadapter und einem Stromwandler?
Ein Messadapter dient primär dazu, eine sichere und normgerechte Steckverbindung zwischen einem Prüfgerät und einem Betriebsmittel herzustellen. Ein Stromwandler, wie die Kabelumbau-Wandler von WAGO, ist hingegen ein spezieller Sensor, der hohe Ströme misst, indem er sie in ein kleineres, proportionales Signal umwandelt. Er wird für Leistungsmessungen oder zur Überwachung von Lastströmen eingesetzt.
