Laufschienen für Schiebetore: Die Grundlage für sichere und langlebige Torsysteme
Laufschienen für Schiebetore sind das Rückgrat jeder professionellen Toranlage. Ob in der Industriehalle, in der Landwirtschaft oder im gewerblichen Bereich – die richtige Schiene entscheidet über Leichtgängigkeit, Sicherheit und Langlebigkeit des gesamten Systems. Sie führen das Torblatt präzise und halten es auch bei hohen Belastungen sicher in der Spur. Die Auswahl der passenden Komponenten ist daher entscheidend für ein zuverlässiges Ergebnis, das den täglichen Anforderungen im Arbeitsalltag standhält.
Bei Contorion findest du ein sorgfältig ausgewähltes Sortiment an Laufschienen und dem dazugehörigen Zubehör, das speziell auf die Bedürfnisse von professionellen Anwendern zugeschnitten ist. Von der robusten Stahlschiene für schwere Industrietore bis hin zu kompletten Systemen wie der Sommer Laufschieneneinheit duo, bieten wir dir die passenden Bauteile für dein Projekt.
Auswahlkriterien: Material, Tragkraft und Abmessungen
Die erste und wichtigste Entscheidung bei der Auswahl einer Laufschiene betrifft die Tragkraft. Diese muss exakt auf das Gewicht des Torblatts abgestimmt sein, um eine dauerhaft sichere Funktion zu gewährleisten. In unserem Sortiment findest du Systeme für unterschiedliche Gewichtsklassen, wie die bewährten HELM WOELM Serien 300 für Lasten bis 200 kg und 400 für Tore bis 400 kg. Eine Überdimensionierung bietet zusätzliche Sicherheitsreserven, während eine zu schwach gewählte Schiene ein erhebliches Sicherheitsrisiko darstellt.
Das Material ist ein weiterer entscheidender Faktor für die Widerstandsfähigkeit und Korrosionsbeständigkeit. Verzinkter Stahl, wie er bei den meisten HELM WOELM Produkten zum Einsatz kommt, bietet einen hervorragenden Schutz gegen Witterungseinflüsse und ist somit ideal für den Einsatz im Innen- und Außenbereich geeignet. Die Länge der Schiene, beispielsweise 2000 mm oder 4000 mm, muss der doppelten Breite des Tores entsprechen, um ein vollständiges Öffnen zu ermöglichen. Bei längeren Strecken können Schienen mithilfe von Verbindungsmuffen, wie der Woelm Verbindungsmuffe -03 1303, präzise und stabil aneinandergefügt werden.
Montagearten und Befestigungstechnik

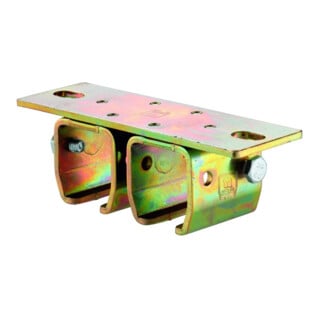

Je nach baulicher Gegebenheit kommen unterschiedliche Montagearten infrage. Die gängigsten Methoden sind die Decken- und die Wandmontage. Für die Deckenmontage werden spezielle Deckenbefestigungsmuffen benötigt, die einen sicheren Halt an der Deckenkonstruktion garantieren. Produkte wie die HELM Schieb-DeckebefMuffe 301 D oder die Deckenbefestigungsmuffe -02 502 sorgen für eine stabile und lotrechte Ausrichtung der Laufschiene.

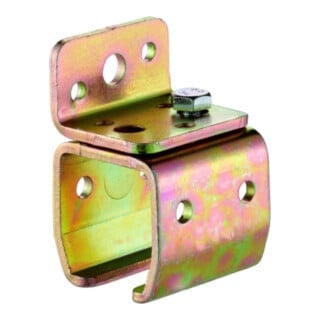

Bei der Wandmontage wird die Laufschiene mithilfe von Wandbefestigungsmuffen oder -winkeln an einer tragfähigen Wand fixiert. Hier ist es entscheidend, den korrekten Abstand zur Wand einzuhalten, damit das Tor frei laufen kann. Die Wandbefestigungsmuffe -01 Modell 301 von HELM ist ein Beispiel für eine robuste Lösung, die eine sichere Kraftübertragung in das Mauerwerk gewährleistet. Unabhängig von der Montageart ist eine exakte Ausrichtung der Schiene unerlässlich, um einen reibungslosen und verschleißarmen Lauf des Tores zu sichern.
| Produktbezeichnung | Montageart | Maximale Tragkraft | Länge | Material |
|---|---|---|---|---|
| HELM WOELM, , 300, Deckenmontage, 200kg, 4000mm | Deckenmontage | 200 kg | 4000 mm | Stahl, verzinkt |
| HELM WOELM, , 300, Wandmontage, 200kg, 4000mm | Wandmontage | 200 kg | 4000 mm | Stahl, verzinkt |
| HELM WOELM, , 400, Deckenmontage, 400kg, 4000mm | Deckenmontage | 400 kg | 4000 mm | Stahl, verzinkt |
| HELM WOELM, , 400, Wandmontage, 400kg, 4000mm | Wandmontage | 400 kg | 4000 mm | Stahl, verzinkt |
Häufig gestellte Fragen (FAQ)
Wie bestimme ich die richtige Länge der Laufschiene für mein Schiebetor?
Die Faustregel lautet: Die Laufschiene sollte mindestens doppelt so lang sein wie die Breite deines Torblatts. Dadurch wird sichergestellt, dass das Tor vollständig geöffnet werden kann und die gesamte Durchgangsbreite freigibt. Plane zusätzlich etwas Puffer für Endanschläge und eventuelle Pufferzonen ein.
Was ist der Unterschied zwischen einer Verbindungs- und einer Befestigungsmuffe?

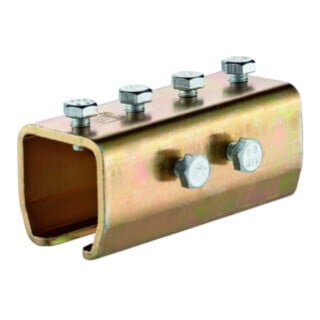

Eine Verbindungsmuffe, wie die HELM Verbindungsmuffe -03 1403, wird verwendet, um zwei Laufschienen stirnseitig miteinander zu verbinden und so eine längere, durchgehende Schienenstrecke zu schaffen. Eine Befestigungsmuffe (als Decken- oder Wandversion erhältlich) dient hingegen dazu, die Laufschiene an der Decke oder der Wand zu befestigen und die Lasten in die Bausubstanz zu leiten.
Kann ich Laufschienen und Zubehör verschiedener Hersteller kombinieren?
Es wird dringend empfohlen, innerhalb eines Systems zu bleiben und nur Laufschienen und Zubehörteile desselben Herstellers zu verwenden. Die Profile, Abmessungen und Toleranzen sind exakt aufeinander abgestimmt. Eine Kombination verschiedener Marken kann zu Passungenauigkeiten, erhöhtem Verschleiß und Sicherheitsproblemen führen.
Benötigen Laufschienen für Schiebetore regelmäßige Wartung?
Ja, eine regelmäßige Inspektion und Wartung ist für eine lange Lebensdauer unerlässlich. Halte die Lauffläche der Schiene sauber von Schmutz und Ablagerungen. Überprüfe in regelmäßigen Abständen alle Befestigungspunkte auf festen Sitz. Eine Schmierung der Laufrollen, nicht der Schiene selbst, kann je nach Herstellervorgabe die Leichtgängigkeit verbessern.
