Kontrollschalter

Kontrollschalter für professionelle Elektroinstallationen

Ein Kontrollschalter ist ein unverzichtbares Bauteil in der modernen Elektrotechnik, das Funktionalität und Sicherheit elegant verbindet. Im Gegensatz zu einem herkömmlichen Lichtschalter verfügt er über eine integrierte Glimmlampe oder LED. Diese signalisiert den Betriebszustand eines angeschlossenen Verbrauchers oder dient als Orientierungslicht im Dunkeln. Gerade im professionellen Umfeld, wo eine klare Statusanzeige entscheidend ist, sorgt dieser Schaltertyp für mehr Kontrolle und Effizienz.

Ob in Werkstätten, Kellerräumen, Außenanlagen oder bei der Steuerung von Maschinen – ein hochwertiger Kontrollschalter gibt dir sofort visuelles Feedback. Bei Contorion findest du eine breite Auswahl an Modellen von führenden Herstellern wie Busch-Jaeger, Jung, Siemens und Eaton, die für ihre Langlebigkeit und Zuverlässigkeit bekannt sind und den hohen Anforderungen deines Handwerksalltags gerecht werden.

Funktionsweise und Anwendungsbereiche

Die integrierte Leuchte eines Kontrollschalters kann auf zwei Arten geschaltet sein, die unterschiedliche Zwecke erfüllen:

• Kontrollfunktion: Die Lampe leuchtet, wenn der angeschlossene Verbraucher eingeschaltet ist. Dies ist ideal, um den Status von Geräten zu überwachen, die sich nicht im direkten Sichtfeld befinden. Typische Beispiele sind Außenbeleuchtungen, Heizungspumpen im Keller oder Maschinen in einem Nebenraum.
• Orientierungsfunktion (Dauerlicht): Die Lampe leuchtet, wenn der Verbraucher ausgeschaltet ist. Dadurch lässt sich der Schalter in dunklen Umgebungen wie langen Fluren, Treppenhäusern oder Schlafräumen leicht finden.

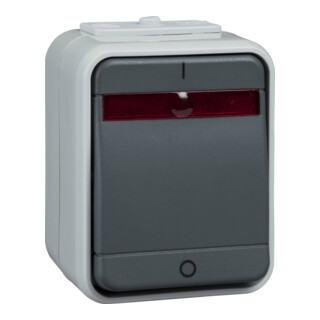

Die Einsatzmöglichkeiten sind vielfältig und reichen von Feuchträumen, in denen Modelle wie der Busch-Jaeger Kontrollwechselschalter AP für Aufputzmontage zum Einsatz kommen, bis hin zu industriellen Anlagen, wo robuste Schlüsselschalter von Siemens oder Schneider Electric den Zugang zu Maschinen steuern und deren Betriebszustand signalisieren.

Wichtige Auswahlkriterien für den richtigen Schalter

Um den passenden Kontrollschalter für dein Projekt auszuwählen, solltest du verschiedene technische Merkmale berücksichtigen. Die Wahl des richtigen Modells gewährleistet nicht nur die korrekte Funktion, sondern auch die Einhaltung relevanter Sicherheitsstandards.

• Schaltungsart: Je nach Anforderung gibt es verschiedene Schaltungstypen. Ein Ausschalter (z.B. der Berker Kontroll-Ausschalter) schaltet einen Verbraucher von einer Stelle aus. Ein Wechselschalter (wie der Jung Wipp-Kontrollschalter Univ Aus-Wechsel) ermöglicht die Schaltung von zwei Stellen. Für die Steuerung zweier Leuchten von einer Stelle eignet sich ein Serienschalter, beispielsweise von Merten.
• Poligkeit: 1-polige Schalter trennen nur die Phase, während 2-polige Modelle Phase und Neutralleiter trennen (allpolige Trennung). Letztere sind in bestimmten Bereichen, etwa in Feuchträumen oder bei bestimmten Geräten, aus Sicherheitsgründen vorgeschrieben. Modelle wie der Peha Wippschalter mit 2-poliger Aus-Schaltung bieten hier die notwendige Sicherheit.
• Nennstrom und Nennspannung: Achte darauf, dass die Werte des Schalters (z.B. 10 AX / 250 V AC oder 16 A / 250 V) für den zu schaltenden Verbraucher ausgelegt sind, um Überlastungen zu vermeiden.
• Schutzart (IP-Code): Die IP-Schutzart gibt an, wie gut der Schalter gegen das Eindringen von Fremdkörpern und Wasser geschützt ist. Für trockene Innenräume genügt IP20. In Bädern, Kellern oder im geschützten Außenbereich ist mindestens IP44 erforderlich, wie es viele Aufputz-Modelle von Busch-Jaeger bieten.

Installation und Sicherheitshinweise

Die Installation von elektrischen Komponenten darf nur von qualifiziertem Fachpersonal unter Einhaltung der fünf Sicherheitsregeln der Elektrotechnik durchgeführt werden. Ein wesentlicher Unterschied bei der Installation eines Kontrollschalters ist der benötigte Anschluss für die Glimmlampe.

Für die Funktion der Kontrollleuchte wird in der Regel ein Neutralleiter (N) an der Schalterdose benötigt. Dieser ist bei Standard-Lichtschalterinstallationen nicht immer vorhanden und muss gegebenenfalls nachgezogen werden. Prüfe vor der Installation die örtlichen Gegebenheiten und den Schaltplan des Herstellers, um eine korrekte und sichere Funktion zu gewährleisten. Spezielle Einsätze wie der Busch-Jaeger Kontrollausschalt.-Einsatz 2-polig erleichtern die fachgerechte Montage.

Häufig gestellte Fragen (FAQ)
