Kabelrohr & Leerrohr für die sichere und flexible Elektroinstallation
Ein professionell verlegtes Kabelrohr & Leerrohr ist die Grundlage jeder zukunftssicheren und wartungsfreundlichen Elektroinstallation. Ob im Neubau, bei der Sanierung oder in der Industrie – diese Schutzrohre gewährleisten, dass Leitungen sicher vor mechanischen Beschädigungen, Feuchtigkeit und anderen äußeren Einflüssen geschützt sind. Gleichzeitig ermöglichen sie das unkomplizierte Nachziehen oder Austauschen von Kabeln, ohne Wände aufstemmen zu müssen.
Bei Contorion findest du eine umfassende Auswahl an hochwertigen Installationsrohren für jeden Anwendungsbereich. Von flexiblen Kunststoff-Wellrohren für die Unterputzverlegung bis hin zu robusten Stahlpanzerrohren für den Einsatz unter extremen Bedingungen – wir bieten dir die passende Lösung für dein Projekt. Verlasse dich auf geprüfte Qualität von führenden Herstellern wie Fränkische, um deine Installationen normgerecht und langlebig auszuführen.
Materialien und ihre Einsatzbereiche: Kunststoff vs. Metall
Die Wahl des richtigen Materials ist entscheidend für die Sicherheit und Langlebigkeit deiner Installation. Jedes Material bietet spezifische Vorteile für bestimmte Umgebungen.

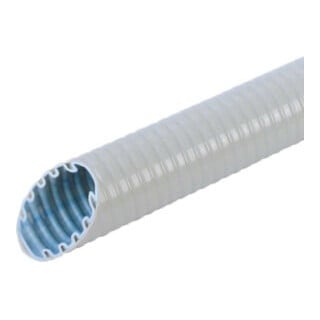

- Kunststoffrohre (PVC, PP, PE): Sie sind der Standard für die meisten Installationen im Wohn- und Gewerbebau. Kunststoffrohre sind leicht, korrosionsbeständig und einfach zu verarbeiten. Produkte wie das Fränkische FFKuS-EM-F sind flexibel und eignen sich hervorragend für die Verlegung in Hohlwänden, Decken oder im Estrich. Für spezielle Anforderungen gibt es halogenfreie Varianten (z. B. FFKu-EL-F-LS0H), die im Brandfall keine toxischen Gase freisetzen und daher in öffentlichen Gebäuden vorgeschrieben sind.
- Stahlrohre (Stapa-Rohre): Wenn ein maximaler mechanischer Schutz gefordert ist, sind Stahlrohre die erste Wahl. Sie kommen in industriellen Anlagen, Werkstätten oder in Bereichen mit hoher mechanischer Beanspruchung zum Einsatz. Das Fränkische Stahlrohr FFS-ES bietet eine hohe Druckfestigkeit und schützt Leitungen zuverlässig vor Stößen und Quetschungen.
- Aluminiumrohre: Sie sind eine leichtere Alternative zu Stahlrohren, bieten aber dennoch einen guten mechanischen Schutz. Aluminium ist korrosionsbeständig und wird oft in der Aufputzinstallation verwendet, wo auch die Optik eine Rolle spielt.
Klassifizierung nach Druck- und Schlagfestigkeit
Nicht jedes Kabelrohr & Leerrohr ist für jede Einbauart geeignet. Die europäische Norm EN 61386 klassifiziert Elektroinstallationsrohre nach ihrer mechanischen Belastbarkeit. Die Kennzeichnung erfolgt über einen vierstelligen Code, der Auskunft über Druckfestigkeit, Schlagfestigkeit, Temperaturbereich und Biegeverhalten gibt.
- Leichte Druckfestigkeit (Klasse 2): Geeignet für die Verlegung in Hohlwänden oder abgehängten Decken, wo keine hohe mechanische Belastung zu erwarten ist.
- Mittlere Druckfestigkeit (Klasse 3): Der Standard für die Unterputz- und Estrichverlegung. Ein Rohr wie das Fränkische FFKu-Smart net hält dem Druck des frischen Betons oder Estrichs stand.

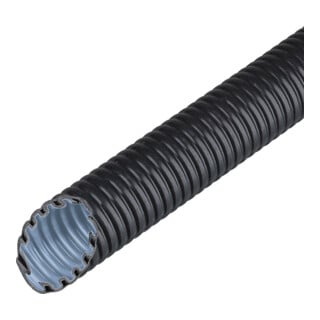

- Schwere Druckfestigkeit (Klasse 4): Erforderlich für die Verlegung im Erdreich oder in Beton, wo hohe statische Lasten auftreten. Das Fränkische Kunststoff-Wellrohr FFKuS-ES-F-UV ist hierfür ein typisches Beispiel.
- Sehr schwere Druckfestigkeit (Klasse 5): Für extreme Anforderungen, beispielsweise bei der Unterquerung von Fahrbahnen oder in industriellen Umgebungen mit schwerem Gerät.
Spezialrohre für besondere Anforderungen
Neben den Standardrohren gibt es eine Vielzahl von Speziallösungen, die dir die Arbeit erleichtern und besondere Installationsanforderungen erfüllen.
- UV-beständige Rohre: Für die Verlegung im Freien ist ein UV-Schutz unerlässlich, um eine Versprödung des Materials zu verhindern. Produkte wie das Fränkische FFKuS-ES-F-UV sind speziell für den Außeneinsatz konzipiert.

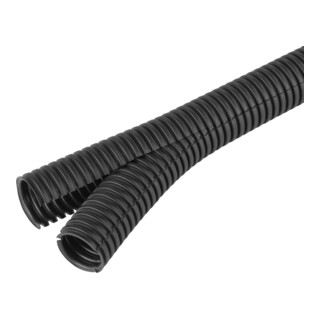

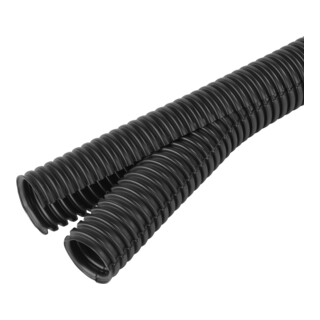

- Verschließbare und geschlitzte Rohre: Systeme wie das Co-flex von Fränkische ermöglichen das nachträgliche Anbringen an bereits verlegten Kabeln. Das Rohr ist geschlitzt und kann einfach um die Leitungen gelegt und verschlossen werden, was ideal für Nachrüstungen ist.

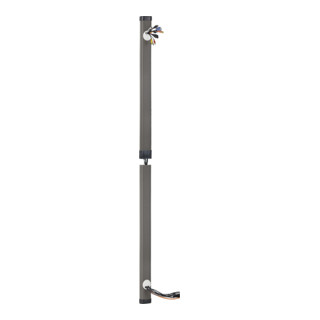

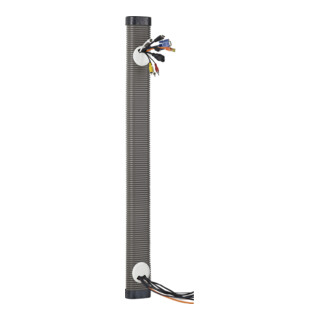

- Multimedia-Rohre: Für die strukturierte Verlegung von Daten-, Antennen- und Stromkabeln in einem Kanal bieten sich Sets wie das Fränkische Multimedia-Rohr-Set an. Sie verhindern Störungen zwischen den verschiedenen Leitungsarten.

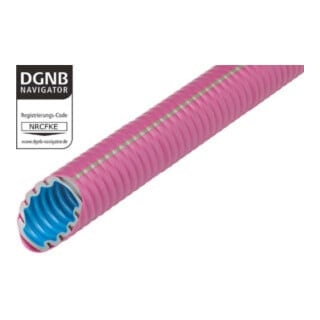

- EMV-Schutzrohre: In sensiblen Umgebungen wie Krankenhäusern oder Rechenzentren schützen spezielle, leitfähige Rohre wie das Fränkische FFKuS-EMF vor elektromagnetischen Störungen.
| Produkt | Material | Druckfestigkeit | Einsatzbereich | Besonderheit |
|---|---|---|---|---|

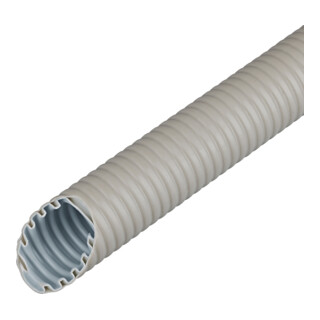

| Fränkische Kunststoff-Wellrohr mittel biegsam FFKuS-EM-F 25 gr | PVC-U | Mittel (750 N/5 cm) | Unterputz, Estrich, Hohlwand | Innenhaut mit hoher Gleitfähigkeit |
| Fränkische Kunststoff-Wellrohr schwer 32,0x24,1mm FFKuS-ES-F-UV32 sw | PVC-U | Schwer (1250 N/5 cm) | Aufputz (UV-stabil), Beton, Erdreich | Witterungs- und UV-beständig |
| Fränkische Stahlrohr, schwer, biegsam 20,0x15,7mm FFS-ES 20 | Stahl, verzinkt | Schwer (1250 N/5 cm) | Industrie, Aufputz, mechanischer Schutz | Hohe mechanische Festigkeit |
| Fränkische Wellrohr verschließbar geschlitzt Co-flex PP-UV 70 sw | Polypropylen (PP) | Nicht klassifiziert | Nachinstallation, Bündelung, Maschinenbau | Nachträglich montierbar, wiederverschließbar |
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen Kabelrohr und Leerrohr?
Im professionellen Sprachgebrauch werden die Begriffe oft synonym verwendet. Streng genommen bezeichnet ein Leerrohr ein Rohr, das für das spätere Einziehen von Kabeln verlegt wird. Ein Kabelrohr ist ein Rohr, das bereits Leitungen enthält oder diese direkt schützt. In der Praxis erfüllen beide den Zweck, Kabel zu führen und zu schützen, daher ist die Unterscheidung oft unerheblich.
Wie bestimme ich den richtigen Durchmesser für ein Leerrohr?
Als Faustregel gilt, dass die Summe der Kabeldurchmesser nicht mehr als 40-50 % des Innendurchmessers des Rohres ausmachen sollte. Dies gewährleistet, dass die Kabel ohne übermäßige Reibung eingezogen werden können und genügend Platz für die Wärmeabfuhr bleibt. Plane immer eine Reserve für zukünftige Erweiterungen ein.
Kann ich flexible Kunststoffrohre direkt in Beton einbetonieren?
Ja, aber nur, wenn sie die entsprechende Druckfestigkeit aufweisen. Für die Verlegung in Beton sind Rohre mit mittlerer (Klasse 3, z. B. 750 N) oder schwerer (Klasse 4, z. B. 1250 N) Druckfestigkeit erforderlich. Leichte Rohre könnten durch den Druck des Frischbetons zusammengedrückt werden und wären dann unbrauchbar.
Was bedeutet die Kennzeichnung 'LS0H'?
LS0H steht für 'Low Smoke, Zero Halogen'. Solche Rohre sind halogenfrei und entwickeln im Brandfall nur eine geringe Menge an Rauch und keine korrosiven oder giftigen Gase. Ihr Einsatz ist in öffentlichen Gebäuden wie Schulen, Krankenhäusern oder Flughäfen sowie in Bereichen mit empfindlicher Elektronik oft zwingend vorgeschrieben.
Benötige ich spezielles Werkzeug für die Verarbeitung von Kabelrohren?
Für Kunststoffrohre genügt in der Regel ein spezieller Rohrabschneider oder ein scharfes Messer für einen sauberen, gratfreien Schnitt. Bei Stahlpanzerrohren benötigst du eine Metallsäge und einen Entgrater. Für das Einziehen der Kabel sind Einziehspiralen aus Stahl oder Kunststoff unverzichtbare Helfer.
