Innenabzieher für das präzise Demontieren von Lagern und Buchsen
Ein Innenabzieher ist ein unverzichtbares Spezialwerkzeug in jeder professionellen Werkstatt, insbesondere im Maschinenbau, in der Kfz-Technik und bei der Instandhaltung. Immer dann, wenn Kugellager, Lagerringe, Buchsen oder Hülsen demontiert werden müssen, die bündig in einem Gehäuse sitzen und von außen nicht greifbar sind, kommt dieses Werkzeug zum Einsatz. Es ermöglicht dir ein beschädigungsfreies und kontrolliertes Ausziehen festsitzender Bauteile, ohne das umliegende Material zu beeinträchtigen.
Die präzise Mechanik sorgt dafür, dass du auch bei schwer zugänglichen Komponenten effizient arbeiten kannst. Bei Contorion findest du eine sorgfältig ausgewählte Palette an hochwertigen Innenabziehern, von einzelnen Werkzeugen für spezifische Durchmesser bis hin zu umfassenden Sets wie dem 16-teiligen Satz von Facom, die dir für jede Herausforderung die passende Lösung bieten.
Funktionsweise und Aufbau eines professionellen Innenabziehers
Das Grundprinzip eines Innenabziehers basiert auf der Spreizmechanik. Das Werkzeug wird in die Bohrung des zu entfernenden Bauteils, zum Beispiel eines Kugellagers, eingeführt. Durch das Anziehen einer Spindel spreizt sich der Abziehdorn an der Spitze und verhakt sich sicher hinter dem Innenring des Lagers. Diese Klemmung erzeugt eine formschlüssige Verbindung, die eine hohe Zugkraftübertragung ermöglicht.
Anschließend wird die Ausziehkraft aufgebracht. Dies geschieht in der Regel auf zwei Wegen: entweder durch den Einsatz eines Gleithammers oder mithilfe einer Gegenstütze. Der Gleithammer erzeugt durch schnelle, schlagende Bewegungen einen Impuls, der das Bauteil aus seinem Sitz löst. Eine Gegenstütze, auch Abziehbrücke genannt, stützt sich am Gehäuse ab und zieht das Lager durch das Drehen einer Druckspindel langsam und kontrolliert heraus. Diese Methode eignet sich besonders für empfindliche Bauteile, bei denen ruckartige Belastungen vermieden werden müssen.
Die richtige Auswahl: Welcher Innenabzieher für deine Anwendung?
Die Wahl des passenden Werkzeugs hängt maßgeblich von der jeweiligen Aufgabe ab. Das wichtigste Kriterium ist die Spannweite, also der Durchmesserbereich, den der Abzieher abdecken kann. In unserem Sortiment findest du Modelle für verschiedenste Anforderungen, wie den BGS Innenlager-Abzieher für kleinere Durchmesser von 15 bis 31 mm oder den Facom Innenabzieher mit einer beeindruckenden Spannweite von 50 bis 230 mm für große Industrielager.

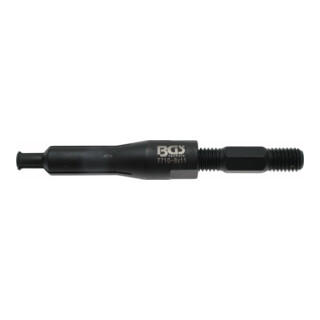

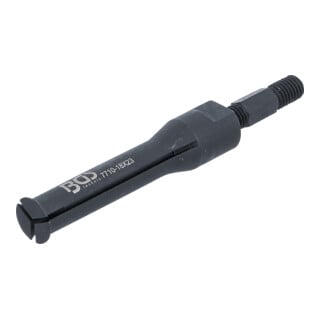

Für Werkstätten, die regelmäßig mit unterschiedlichen Lagergrößen arbeiten, ist ein komplettes Set die wirtschaftlichste und flexibelste Lösung. Solche Sets enthalten mehrere Spreizeinsätze beziehungsweise Abziehdorne in verschiedenen Größen, wie die BGS Abziehdorne der Serie 7710, sowie das passende Zubehör wie Gleithammer und Gegenstützen. Achte zudem auf das Material: Hochwertige Modelle sind aus geschmiedetem und vergütetem Chrom-Vanadium-Stahl gefertigt, was eine hohe Langlebigkeit und Belastbarkeit auch bei festsitzenden Teilen garantiert.
| Produkt | Spannweite / Durchmesser | Antrieb / Zubehör | Material / Ausführung | Besonderheiten |
|---|---|---|---|---|
| Facom Innenabzieher u Spreizeinsätze 16tlg | 5,5 - 59 mm | Gleithammer, Abziehbrücke, Spindel | Spezialstahl | Umfassendes Set für vielfältige Anwendungen im Koffer |
| BGS Innenlager-Abzieher 9462, für Ø 15 - 31 mm | 15 - 31 mm | 3 Spreizdorne | Chrom-Vanadium-Stahl | Ideal für gängige Lagergrößen im Kfz-Bereich |
| Facom Innenabzieher Spannweite 50 - 170 mm | 50 - 170 mm | Drei Abziehschenkel | Geschmiedeter Stahl | Hohe Zugkraft für große und festsitzende Lager |
| BGS Lager-Innenring-Abzieher, 2-arming, für VW, Audi | 40 - 60 mm | 2 Abzieharme, Spindel | Spezial-Werkzeugstahl | Speziell für Radlager-Innenringe bei VAG-Fahrzeugen |
Anwendungstipps für den sicheren und effektiven Einsatz
Um ein optimales Ergebnis zu erzielen und das Werkzeug zu schonen, solltest du einige Punkte beachten. Reinige vor dem Ansetzen des Abziehers die Bohrung und das Lager gründlich von Schmutz und Rost. Ein wenig Kriechöl kann helfen, ein besonders festsitzendes Teil zu lösen. Stelle sicher, dass der Spreizdorn zentrisch und tief genug im Lager sitzt, sodass die Spreizbacken vollständig und sicher hinter dem Innenring greifen.
Ziehe die Spindel nur so fest an, wie es für einen sicheren Halt nötig ist. Eine zu hohe Spreizkraft kann das Lager oder den Abzieher beschädigen. Bringe die Zugkraft, ob mit Gleithammer oder Gegenstütze, immer axial und gerade auf. Ein Verkanten kann zu Beschädigungen am Werkstück oder zu einem Abrutschen des Werkzeugs führen. Trage bei der Arbeit mit schlagenden Werkzeugen wie einem Gleithammer immer eine Schutzbrille.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen einem Innenabzieher und einem Außenabzieher?

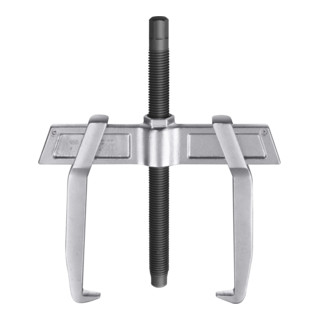

Ein Innenabzieher greift, wie der Name schon sagt, von innen in einer Bohrung. Er spreizt sich im Inneren des Bauteils auf, um es herauszuziehen. Ein Außenabzieher hingegen umgreift das Bauteil von außen mit seinen Armen oder Haken, um es von einer Welle abzuziehen. Es gibt auch Kombinationsmodelle wie den Facom Außen- und Innenabzieher, die für beide Aufgaben umgerüstet werden können.
Kann ich einen Gleithammer mit jeder Art von Innenabzieher verwenden?
Die meisten Innenabzieher-Spreizdorne sind für die Verwendung mit einem Gleithammer oder einer Gegenstütze ausgelegt. Sie verfügen über ein entsprechendes Anschlussgewinde. Es ist jedoch wichtig, die Herstellerangaben zu prüfen, um sicherzustellen, dass die Gewindegrößen von Abziehdorn und Gleithammer kompatibel sind.
Wie bestimme ich die richtige Größe des Spreizeinsatzes?
Du musst den Innendurchmesser des zu demontierenden Lagers oder der Buchse messen. Wähle dann den Spreizeinsatz, dessen minimaler Spanndurchmesser knapp unter diesem Maß und dessen maximaler Spanndurchmesser darüber liegt. Dadurch wird sichergestellt, dass der Einsatz passt und sich ausreichend spreizen kann, um einen festen Halt zu gewährleisten.
Wie pflege ich mein Abziehwerkzeug richtig?
Halte alle Gewinde, insbesondere die der Spindeln, sauber und leicht geölt. Dies reduziert den Verschleiß und erleichtert die Arbeit. Reinige das Werkzeug nach jedem Gebrauch von Schmutz und Feuchtigkeit, um Korrosion zu vermeiden. Lagere die Einzelteile am besten im dafür vorgesehenen Koffer, um sie vor Beschädigungen zu schützen.
