Hülsen für professionelle und sichere Crimpverbindungen
In der Elektrotechnik ist eine zuverlässige und dauerhaft sichere Verbindung das A und O. Hülsen spielen hierbei eine entscheidende Rolle, insbesondere beim Anschluss von flexiblen, feindrähtigen Leitern. Sie verhindern das Aufspleißen der einzelnen Litzen und schaffen eine saubere, gebündelte Kontaktfläche für Klemmen. Dies gewährleistet nicht nur einen optimalen Stromfluss, sondern erhöht auch die mechanische Stabilität und die Betriebssicherheit der gesamten Installation.
Die korrekte Auswahl und Verarbeitung von Hülsen ist für jeden Profi unerlässlich. Falsch dimensionierte oder unsachgemäß verpresste Verbindungen können zu Wackelkontakten, erhöhtem Übergangswiderstand und im schlimmsten Fall zu Überhitzung und Brandgefahr führen. Bei Contorion findest du eine breite Auswahl an hochwertigen Hülsen für jeden Anwendungsfall, von der Aderendhülse bis zur Flachsteckhülse.
Vielfalt für jeden Einsatz: Aderendhülsen, Flachsteckhülsen und mehr
Das Sortiment an Hülsen ist auf die vielfältigen Anforderungen im Handwerk und in der Industrie abgestimmt. Die gängigsten Typen sind Aderendhülsen, die als Spleißschutz für Litzenleitungen dienen und eine sichere Kontaktierung in Schraub- und Federzugklemmen ermöglichen. Modelle wie die KNIPEX Aderendhülse mit Kragen erleichtern durch ihre konische Einführungsöffnung das Einfädeln der Litzen.

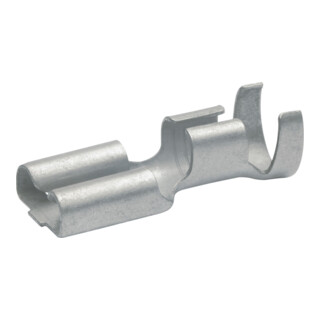

Für lösbare Verbindungen sind Flachsteckhülsen die erste Wahl. Sie werden beispielsweise in der Kfz-Elektrik, im Schaltschrankbau oder bei Haushaltsgeräten eingesetzt. Produkte wie die Klauke Flachsteckhülse oder die vollisolierten Varianten von Wiha bieten hierfür sichere und normgerechte Lösungen. Für spezielle mechanische oder elektrische Anforderungen gibt es zudem Druckhülsen, wie sie von Gedore angeboten werden, oder Twin-Aderendhülsen zur Aufnahme von zwei Leitern.
Um für jede Situation gerüstet zu sein, bieten sich praktische Sortimente an. Ein HOLEX Aderendhülsen-Set oder das farbig sortierte Set von REV stellen sicher, dass du die passende Größe für gängige Leiterquerschnitte immer griffbereit hast.
Material, Normen und Qualität – Die Basis für Sicherheit
Die Qualität einer Hülse wird maßgeblich durch das verwendete Material und die Einhaltung von Normen bestimmt. Die meisten Hülsen bestehen aus hochleitfähigem Elektrolytkupfer (E-Cu), das für minimale elektrische Verluste sorgt. Eine galvanische Verzinnung der Oberfläche schützt das Kupfer zuverlässig vor Korrosion und Oxidation, was eine langlebige und stabile Verbindung sicherstellt.
Bei isolierten Hülsen kommt dem Kunststoffkragen eine besondere Bedeutung zu. Er dient nicht nur als Einführhilfe, sondern bietet auch einen zusätzlichen Schutz vor Kurzschlüssen und Berührungen. Hier werden hochwertige Kunststoffe wie Polypropylen (PP) oder Polyamid (PA) verwendet, die hitzebeständig und halogenfrei sind. Besonders wichtig ist die Einhaltung der DIN 46228, die für Aderendhülsen Abmessungen und die Kennzeichnung durch Farbcodes für verschiedene Querschnitte festlegt. Dies erleichtert die Zuordnung und verhindert Verwechslungen.
| Produkt | Hülsen-Typ | Leiterquerschnitt | Material | Besonderheiten |
|---|---|---|---|---|
| KNIPEX Aderendhülse mit Kragen L.10,0mm 4,00mm2 a 200St. | Aderendhülse, isoliert | 4,00 mm² | E-Cu, galvanisch verzinnt | Kunststoffkragen (Polypropylen), hitzebeständig bis 105 °C |
| Wiha Flachsteckhülsen vollisoliert 4,0-6,0 mm | Flachsteckhülse, isoliert | 4,0 - 6,0 mm² | Messing, verzinnt | Vollisoliert mit PA, für lösbare Verbindungen |
| Klauke Aderendhülse 2,5qmm 433/8 | Aderendhülse, unisoliert | 2,5 mm² | E-Cu, galvanisch verzinnt | Nach DIN 46228 Teil 1, für Standardanwendungen |

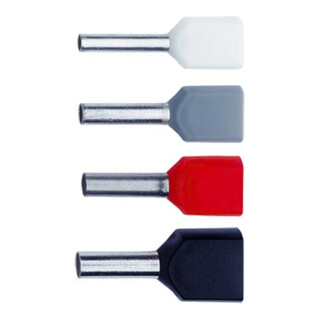

| KNIPEX Aderendhülse Twin mit Kragen 8mm 2x1,00mm2 a 200St. | Twin-Aderendhülse, isoliert | 2 x 1,00 mm² | E-Cu, galvanisch verzinnt | Zur Aufnahme von zwei Leitern in einer Klemme |
Die fachgerechte Verarbeitung für dauerhafte Verbindungen
Die beste Hülse nützt nichts ohne das richtige Werkzeug und die korrekte Verarbeitung. Entscheidend ist die Verwendung einer professionellen Crimpzange, deren Gesenk exakt auf den Querschnitt und die Form der Hülse abgestimmt ist. Nur so entsteht eine gasdichte, homogene Verbindung zwischen Leiter und Hülse, die mechanisch und elektrisch höchsten Ansprüchen genügt.
Achte darauf, den Leiter sauber und auf die richtige Länge abzuisolieren. Die Litzen dürfen nicht beschädigt werden und müssen vollständig in die Hülse eingeführt werden. Bei Hülsen mit Kunststoffkragen sollte die Isolierung des Leiters bündig am Kragen anliegen. Die anschließende Vercrimpung sollte mit dem passenden Pressprofil (zum Beispiel Trapez- oder Vierkantpressung) und dem richtigen Anpressdruck erfolgen, um eine optimale und normgerechte Verbindung herzustellen.
Häufig gestellte Fragen (FAQ)
Was bedeutet der Farbcode bei isolierten Aderendhülsen?
Der Farbcode bei Aderendhülsen ist in der DIN 46228-4 genormt und gibt Auskunft über den Nennquerschnitt des Leiters, für den die Hülse geeignet ist. So steht beispielsweise Rot für 1,0 mm², Blau für 1,5 mm² und Grau für 4,0 mm². Dies erleichtert die schnelle und fehlerfreie Auswahl der passenden Hülse auf der Baustelle.
Kann ich eine bereits verpresste Hülse wiederverwenden?
Nein, eine einmal verpresste Hülse sollte unter keinen Umständen wiederverwendet werden. Beim Crimpen wird das Material plastisch verformt, um eine dauerhafte Verbindung herzustellen. Ein erneutes Verpressen würde keine sichere und zuverlässige Verbindung mehr gewährleisten und stellt ein erhebliches Sicherheitsrisiko dar.
Worin liegt der Vorteil von Aderendhülsen mit Kunststoffkragen?
Der Kunststoffkragen dient als Einführtrichter, der das Einführen der Litzen in die Hülse erheblich erleichtert und verhindert, dass einzelne Drähte abstehen. Zudem bietet er einen zusätzlichen Knickschutz für den Leiter direkt an der Pressstelle und erhöht den Berührungsschutz der Verbindung.
Wie finde ich die passende Crimpzange für meine Hülsen?
Die Auswahl der Crimpzange hängt vom Typ und Querschnitt der Hülsen ab. In den technischen Daten der Zange ist immer der verarbeitbare Querschnittsbereich sowie die geeigneten Hülsentypen angegeben. Für Aderendhülsen werden oft Zangen mit Trapez-, Vierkant- oder Sechskant-Pressprofil verwendet, die eine gleichmäßige und sichere Vercrimpung garantieren.
