Fußelemente für den perfekten Stand: Stabilität und Präzision für deine Maschinen

Ein stabiles Fundament ist die Basis für jede präzise und sichere Arbeit im professionellen Umfeld. Ein hochwertiges Fußelement ist dabei weit mehr als nur ein einfacher Maschinenfuß. Es ist eine entscheidende Komponente, die für die exakte Ausrichtung, die Stabilität und die Schwingungsdämpfung deiner Anlagen und Maschinen verantwortlich ist. Ob du schwere Produktionsmaschinen, empfindliche Messgeräte oder ganze Fertigungsstraßen aufstellst – das richtige Fußelement sorgt für einen sicheren Stand, reduziert den Verschleiß und verbessert die Arbeitsqualität nachhaltig.

In unserem Sortiment bei Contorion findest du eine breite Auswahl an Lösungen, die speziell auf die Anforderungen im gewerblichen und industriellen Einsatz zugeschnitten sind. Von nivellierbaren Maschinenfüßen über schwingungsisolierende Platten bis hin zu robusten Winkelfüßen bieten wir für jede Anwendung das passende Bauteil, um Vibrationen zu minimieren und Bodenunebenheiten präzise auszugleichen.

Verschiedene Typen von Fußelementen für jeden Bedarf

Je nach Anforderungsprofil kommen unterschiedliche Arten von Fußelementen zum Einsatz. Die Auswahl des richtigen Typs ist entscheidend für die Funktionalität und Langlebigkeit deiner Maschinen.

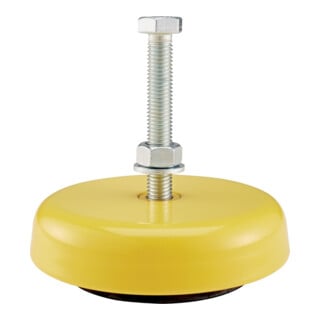

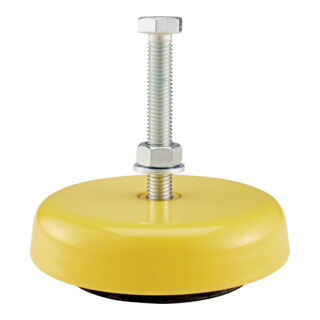

• Nivellierbare Maschinenfüße: Diese sind die Allrounder für die meisten Anwendungen. Modelle wie die EFFBE LEVEL-MOUNT Serie oder der Maschinenfuß Typ GS ermöglichen durch eine integrierte Nivellierschraube den exakten Ausgleich von Bodenunebenheiten. Dies ist unerlässlich für Maschinen, die absolut waagerecht stehen müssen, um präzise Ergebnisse zu liefern.

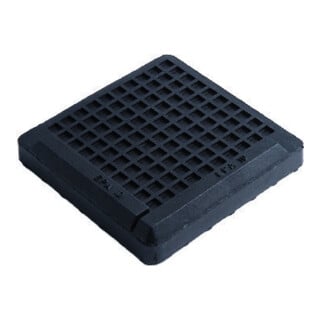

• Schwingungsdämpfende Elemente: Bei Maschinen, die starke Vibrationen erzeugen oder empfindlich auf Erschütterungen reagieren, sind schwingungsisolierende Füße oder spezielle Isolierplatten wie die EFFBE EPA 10 die erste Wahl. Sie bestehen oft aus Elastomeren wie NBR (Nitrilkautschuk) oder NR (Naturkautschuk) und entkoppeln die Maschine effektiv vom Untergrund. Dies schont nicht nur die Maschine selbst, sondern auch die Bausubstanz und reduziert die Lärmbelastung.
• Starre Stand- und Winkelfüße: Für Vorrichtungen oder leichtere Maschinen, bei denen keine Nivellierung erforderlich ist, bieten sich robuste und kostengünstige Lösungen wie der AMF Winkelfuß Stabil an. Sie sorgen für einen festen Stand und eine sichere Verankerung im Boden.

Materialien und ihre Eigenschaften: Stahl, Edelstahl und Elastomere

Das Material eines Fußelements bestimmt maßgeblich seine Belastbarkeit, Korrosionsbeständigkeit und Dämpfungseigenschaften. Die gängigsten Werkstoffe sind Stahl, Edelstahl und verschiedene Kunststoffe oder Elastomere.

Verzinkter oder verchromter Stahl ist der Standard für viele industrielle Anwendungen. Er bietet eine hohe Festigkeit und ist ausreichend vor Korrosion geschützt. Für Bereiche mit erhöhten Hygieneanforderungen, wie in der Lebensmittel- oder Pharmaindustrie, oder bei Kontakt mit aggressiven Medien ist Edelstahl V2A, wie er beim Maschinenfuß Typ GS verwendet wird, die richtige Wahl. Elastomere an der Fußplatte sorgen für Rutschfestigkeit und Schwingungsdämpfung. Die Wahl des Elastomers, zum Beispiel ölbeständiges NBR, hängt von den spezifischen Umgebungsbedingungen ab.

Die wichtigsten Auswahlkriterien: Traglast und Nivellierbereich

Die Auswahl des passenden Fußelements beginnt mit zwei zentralen Kennzahlen: der statischen Traglast und dem benötigten Nivellierbereich. Die Traglast gibt an, wie viel Gewicht ein einzelner Fuß sicher tragen kann. Um die Mindesttraglast zu ermitteln, teilst du das Gesamtgewicht deiner Maschine durch die Anzahl der benötigten Füße und rechnest einen Sicherheitsaufschlag von etwa 25 % hinzu. Unser Angebot reicht von Modellen wie dem EFFBE LM 1-11 für Lasten bis 600 kg bis hin zu Schwerlastlösungen wie dem EFFBE LM 7-77, der bis zu 8000 kg trägt.

Der Nivellierbereich wird durch die Länge und das Gewinde der Spindel bestimmt, zum Beispiel M16x150. Eine längere Spindel ermöglicht den Ausgleich größerer Bodenunebenheiten. Achte darauf, dass der Verstellbereich ausreicht, um deine Maschine perfekt auszurichten.
