Flanschenwinkel für präzise 90-Grad-Messungen im Metallbau
Ein Flanschenwinkel ist ein unverzichtbares Messwerkzeug für jeden Profi im Metall-, Anlagen- und Rohrleitungsbau. Anders als herkömmliche Anschlagwinkel ist er speziell dafür konzipiert, exakte rechte Winkel an Kanten, Flanschen und Trägern zu prüfen und anzureißen. Seine charakteristische T-Form sorgt für eine stabile und kippsichere Auflage, was die Messgenauigkeit unter anspruchsvollen Baustellenbedingungen signifikant erhöht.
Wenn es auf höchste Präzision ankommt, etwa bei der Ausrichtung von Rohrflanschen oder der Montage von Stahlkonstruktionen, ist ein hochwertiger Flanschenwinkel die erste Wahl. Bei Contorion findest du eine gezielte Auswahl an robusten und langlebigen Modellen, die den hohen Anforderungen deines Handwerksalltags gerecht werden und dir helfen, deine Projekte passgenau umzusetzen.
Konstruktion und Material: Was einen guten Flanschenwinkel ausmacht
Die Qualität eines Flanschenwinkels hängt maßgeblich von seiner Konstruktion und den verwendeten Materialien ab. Professionelle Modelle bestehen in der Regel aus hochwertigem Stahl, der eine hohe Formstabilität und Widerstandsfähigkeit gewährleistet. Die Messschenkel sind oft fein bearbeitet oder geschliffen, um eine glatte und exakte Auflagefläche zu garantieren.
Ein entscheidendes Merkmal ist der breite Anschlag, der dem Winkel seine T-förmige Basis verleiht. Dieser sorgt dafür, dass das Werkzeug sicher und ohne zu verkanten an der Werkstückkante anliegt. Viele Ausführungen, wie der Helios Preisser Flanschenwinkel, sind zusätzlich verzinkt. Diese Oberflächenbehandlung schützt das Werkzeug effektiv vor Korrosion und macht es unempfindlicher gegenüber den rauen Bedingungen auf Baustellen oder in Werkstätten.
Anwendungsbereiche: Präzision im Stahl- und Anlagenbau
Die Einsatzmöglichkeiten für einen Flanschenwinkel sind vielfältig und konzentrieren sich auf Bereiche, in denen exakte 90-Grad-Winkel an Kanten entscheidend sind. Typische Anwendungsfälle umfassen:
- Rohrleitungsbau: Überprüfung der Rechtwinkligkeit von Flanschverbindungen vor dem Verschweißen oder Verschrauben, um Spannungen im System zu vermeiden.
- Stahl- und Metallbau: Exaktes Ausrichten und Kontrollieren von Stahlträgern, Rahmenkonstruktionen und anderen Bauteilen.
- Maschinenbau: Präzises Einrichten von Maschinenkomponenten und Überprüfung von Montagevorrichtungen.
- Qualitätssicherung: Kontrolle der Winkelgenauigkeit von gefertigten Werkstücken als Teil des Prüfprozesses.
Dank seiner robusten Bauweise eignet sich der Winkel nicht nur zum Prüfen, sondern auch hervorragend zum Anreißen von Linien entlang einer Kante, was ihn zu einem multifunktionalen Werkzeug in der Werkstatt macht.
Den passenden Winkel für dein Projekt auswählen
Die Wahl des richtigen Flanschenwinkels hängt von der Größe der Bauteile und der geforderten Genauigkeit ab. Die Schenkellänge ist hierbei das wichtigste Kriterium. Für kleinere Werkstücke und filigrane Arbeiten sind Modelle wie der HOLEX Flanschenwinkel mit 300 mm Schenkellänge ideal. Für große Konstruktionen im Stahlbau oder bei der Montage von Anlagen bieten sich größere Varianten an, beispielsweise der Helios-Preisser Flanschenwinkel mit 800x800 mm.
Achte zudem auf die Verarbeitung der Messflächen. Fein bearbeitete Oberflächen bieten die höchste Präzision. Für den allgemeinen Baustelleneinsatz, wo Robustheit im Vordergrund steht, sind verzinkte Modelle eine ausgezeichnete Wahl. Überlege dir also genau, für welche Aufgaben du das Werkzeug primär einsetzen wirst, um die optimale Balance zwischen Größe, Präzision und Widerstandsfähigkeit zu finden.
| Produkt | Material / Oberfläche | Schenkellänge | Querschnitt | Besonderheit |
|---|---|---|---|---|
| HOLEX Flanschenwinkel, 300 mm | Stahl, verzinkt | 300 x 300 mm | 30 x 6 mm | Kompakte Größe für kleinere Bauteile |

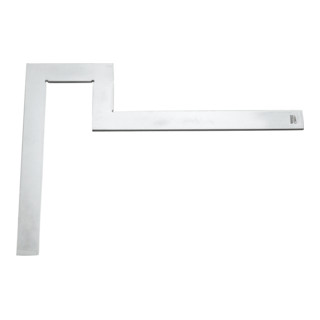

| Helios Preisser Flanschenwinkel, fein bearbeitet, verzinkt, 400 x 400 mm | Stahl, fein bearbeitet, verzinkt | 400 x 400 mm | 30 x 6 mm | Hohe Genauigkeit durch bearbeitete Flächen |
| Helios Preisser Flanschenwinkel verzinkt 500x500mm Horex | Stahl, verzinkt | 500 x 500 mm | 40 x 8 mm | Robuste Ausführung für den universellen Einsatz |
| Helios-Preisser Flanschenwinkel, fein bearbeitet, vz. 600x600mm | Stahl, fein bearbeitet, verzinkt | 600 x 600 mm | 40 x 8 mm | Ideal für mittelgroße Stahlkonstruktionen |
Häufig gestellte Fragen (FAQ)
Was ist der Hauptunterschied zwischen einem Flanschenwinkel und einem normalen Anschlagwinkel?
Der entscheidende Unterschied ist die Konstruktion. Ein Flanschenwinkel besitzt einen breiten Anschlagschenkel (T-Form), der ihm eine stabile Auflage auf Kanten von Trägern oder Flanschen verleiht. Ein normaler Anschlagwinkel hat hingegen einen flachen Querschnitt und liegt auf einer ebenen Fläche auf, was ihn an Kanten instabil macht.
Wie kann ich die Genauigkeit meines Winkels selbst überprüfen?
Du kannst die sogenannte Umschlagmethode anwenden. Zeichne mit dem Winkel an einer exakt geraden Kante (zum Beispiel an einem Lineal) eine Linie. Drehe den Winkel dann um 180 Grad und lege ihn erneut an die Kante an. Zeichne eine zweite Linie direkt neben der ersten. Wenn beide Linien perfekt parallel verlaufen, ist dein Winkel genau.
Erfüllen die bei Contorion angebotenen Winkel bestimmte Normen?
Viele hochwertige Messwerkzeuge, einschließlich Flanschenwinkel, orientieren sich an Industrienormen wie der DIN 875 für Rechtwinkligkeitstoleranzen. Die genauen Spezifikationen und Toleranzklassen findest du in den jeweiligen Produktdetails, um sicherzustellen, dass das Werkzeug deinen Anforderungen entspricht.
Wie pflege und lagere ich meinen Flanschenwinkel richtig?
Halte die Messflächen stets sauber und frei von Schmutz, Öl oder Schweißspritzern. Nach dem Gebrauch solltest du den Winkel trocken abwischen. Lagere ihn am besten hängend oder flach auf einer ebenen Oberfläche, um Verbiegungen zu vermeiden, die die Präzision beeinträchtigen könnten. Vermeide es, schwere Gegenstände darauf abzulegen.
