Ausdehnungsgefäße

Ausdehnungsgefäße für professionelle Heizungs- und Trinkwassersysteme

Ausdehnungsgefäße, auch als Membran-Druckausdehnungsgefäße (MAG) bekannt, sind unverzichtbare Komponenten in geschlossenen Heizungs-, Solar- und Kühlsystemen sowie in Trinkwasseranlagen. Sie gleichen die Volumenänderungen des Wassers aus, die durch Temperaturschwankungen entstehen. Ohne ein korrekt dimensioniertes Ausdehnungsgefäß würde der Druck im System unkontrolliert ansteigen, was zu Schäden an Rohrleitungen, Armaturen und dem Wärmeerzeuger führen kann. Das Sicherheitsventil würde ständig ansprechen, was zu Wasserverlust und Energieverschwendung führt.

Bei Contorion findest du eine breite Auswahl an hochwertigen Ausdehnungsgefäßen für jeden Anwendungsbereich. Ob für eine kompakte Einfamilienhaus-Heizung oder eine komplexe Industrieanlage – wir bieten dir die passenden Produkte von führenden Herstellern wie Reflex, Flamco und Wilo, um die Langlebigkeit und Effizienz deiner Anlagen sicherzustellen.

Funktionsweise und Aufbau eines Membran-Druckausdehnungsgefäßes

Ein Membran-Druckausdehnungsgefäß besteht aus einem Stahlbehälter, der durch eine flexible Membran oder eine Blase in zwei Kammern geteilt ist: eine Wasserkammer und eine Gaskammer. Die Gaskammer ist mit Stickstoff unter einem bestimmten Vordruck gefüllt. Erwärmt sich das Wasser im System, dehnt es sich aus und drückt gegen die Membran. Dadurch wird das Gaspolster komprimiert und der Systemdruck stabilisiert sich auf einem zulässigen Niveau. Kühlt das Wasser wieder ab, zieht es sich zusammen, und das Gaspolster drückt die Membran zurück, wodurch Wasser aus dem Gefäß in das System zurückfließt.

Diese Funktionsweise verhindert nicht nur Druckspitzen, sondern auch das Eindringen von Sauerstoff in das Heizungswasser, was Korrosion an metallischen Bauteilen wie Heizkörpern und Kesseln vorbeugt. Die Qualität der Membran ist hierbei entscheidend für die Lebensdauer und Zuverlässigkeit des Gefäßes. Hochwertige Modelle wie das Reflex S 80 oder das Wilo DT5 Duo 2000 setzen auf langlebige Materialien, die auch bei hohen Temperaturen und Drücken formstabil bleiben.

Die richtige Dimensionierung und Auswahl

Die Auswahl des passenden Ausdehnungsgefäßes ist entscheidend für die einwandfreie Funktion des gesamten Systems. Die Dimensionierung hängt von mehreren Faktoren ab:

• Gesamtvolumen der Anlage (Wasserinhalt von Kessel, Rohrleitungen, Heizkörpern)
• Maximale Systemtemperatur und die daraus resultierende Ausdehnung des Wassers
• Statischer Druck der Anlage (Höhenunterschied zwischen Gefäß und höchstem Punkt)
• Ansprechdruck des Sicherheitsventils

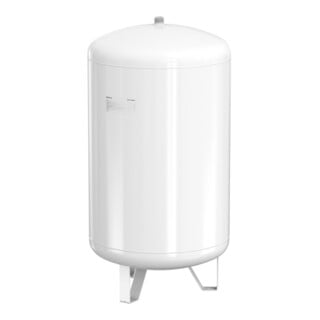

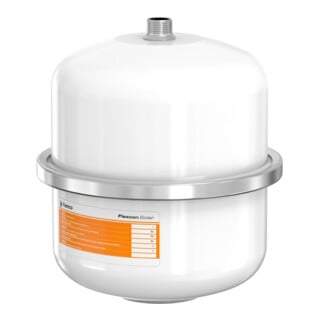

Für große gewerbliche oder industrielle Anlagen sind oft mehrere Gefäße oder spezielle Druckhalteautomaten wie der Flamco FLEXCON M-K/U 3500 l erforderlich. Diese Systeme regeln den Druck aktiv und bieten eine präzisere Kontrolle. Für Solaranlagen gibt es spezielle Ausdehnungsgefäße wie das Flamco FLEXCON SOLAR, die für die höheren Temperaturen und die spezifischen Glykol-Wasser-Gemische ausgelegt sind. Für Trinkwassersysteme sind durchströmte Gefäße nach DIN 4807-5 vorgeschrieben, um die Bildung von Legionellen zu verhindern.

Installation, Wartung und Prüfung

Die fachgerechte Installation eines Ausdehnungsgefäßes ist für seine Funktion unerlässlich. Es sollte an einer gut zugänglichen Stelle im Rücklauf der Heizungsanlage, vor der Umwälzpumpe, montiert werden. Eine Kappenarmatur mit Absperr-, Füll- und Entleermöglichkeit zwischen Gefäß und System ist nach DIN EN 12828 vorgeschrieben. Sie ermöglicht die einfache Prüfung und Wartung, ohne das gesamte System entleeren zu müssen.

Eine regelmäßige Wartung, idealerweise einmal jährlich, sichert die Lebensdauer des Gefäßes und der gesamten Anlage. Dabei wird der Vordruck des Gaspolsters überprüft und bei Bedarf korrigiert. Ein zu niedriger oder zu hoher Vordruck führt zu Funktionsstörungen. Ein Klopftest kann einen ersten Hinweis geben: Klingt das Gefäß auf der Wasser- und Gasseite unterschiedlich, ist es wahrscheinlich in Ordnung. Ein durchgehend dumpfer Klang deutet auf eine defekte Membran hin.
