Schweißnahtlehre: Präzise Kontrolle für perfekte Verbindungen
Eine Schweißnahtlehre ist ein unverzichtbares Messwerkzeug für jeden professionellen Schweißer und Qualitätsprüfer. Sie ermöglicht die schnelle und präzise Überprüfung der geometrischen Eigenschaften von Schweißnähten, um sicherzustellen, dass diese den geforderten Spezifikationen und Normen entsprechen. Die Qualität einer Schweißverbindung ist entscheidend für die Sicherheit und Langlebigkeit von Bauteilen, sei es im Stahlbau, im Anlagenbau oder in der Automobilindustrie. Nur durch eine exakte Vermessung kannst du die Integrität deiner Arbeit gewährleisten.
Ob du Kehlnähte, Stumpfnähte oder komplexe Schweißverbindungen prüfst, die richtige Lehre liefert dir verlässliche Daten über Nahtdicke, Nahtüberhöhung, Einbrandkerben oder die Spaltbreite. In unserem Sortiment bei Contorion findest du eine breite Auswahl an hochwertigen Lehren, die für unterschiedliche Messaufgaben und Anforderungen konzipiert sind.
Anwendungsbereiche und Typen von Schweißnahtlehren
Je nach Anwendungsgebiet und Art der Schweißnaht kommen unterschiedliche Typen von Lehren zum Einsatz. Die Auswahl des richtigen Instruments ist entscheidend für genaue Messergebnisse. Zu den gängigsten Modellen gehören:
- Universal-Schweißnahtlehren: Diese Allrounder, oft auch als Bridge Cam Gauges bezeichnet, können eine Vielzahl von Parametern messen. Dazu zählen die Nahtvorbereitung (Fasenwinkel), die fertige Naht (Kehlnahtdicke, Nahtüberhöhung) und mögliche Fehler wie Unterschneidungen. Ein Beispiel hierfür ist die vielseitige Helios Preisser Schweißnahtlehre 'S'.

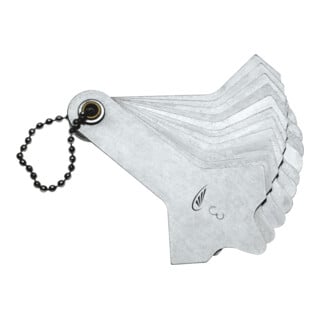

- Kehlnahtlehren: Spezialisiert auf die Messung von Kehlnähten, ermöglichen sie eine schnelle Prüfung des a-Maßes (Kehlnahtdicke). Modelle wie die Schweißkraft SL 1 oder die Helios Preisser 3-12mm sind als Satz mit verschiedenen Lehrenplättchen erhältlich und besonders einfach in der Handhabung.

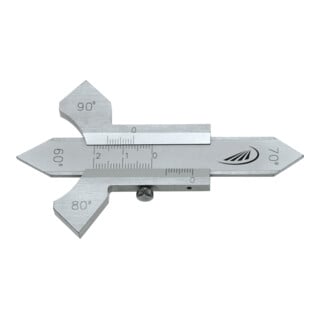

- Speziallehren: Für besondere Anforderungen gibt es Lehren mit erweiterten Funktionen, wie die Messung von Spaltmaßen oder die hochpräzise Ablesung mittels Nonius. Die Helios Preisser Schweißnahtlehre mit Noniusablesung ist ideal für Aufgaben, bei denen höchste Genauigkeit gefordert ist.
Korrekte Handhabung für verlässliche Messergebnisse
Die Genauigkeit deiner Messung hängt maßgeblich von der richtigen Anwendung der Schweißnahtlehre ab. Vor jeder Messung solltest du sicherstellen, dass sowohl die Lehre als auch die zu prüfende Schweißnaht sauber und frei von Schweißspritzern oder Schlacke sind. Setze die Lehre flach und ohne zu verkanten auf das Werkstück auf. Die Skalen sind so konzipiert, dass du die Werte direkt ablesen kannst.
Bei der Messung des a-Maßes einer Kehlnaht wird die Lehre so angelegt, dass ihre Kanten bündig mit den Bauteilen abschließen. Der Messschieber oder das entsprechende Lehrenplättchen zeigt dann die effektive Nahtdicke an. Bei Modellen wie der Schweißkraft SL 2 können verschiedene Parameter mit einem einzigen Werkzeug erfasst werden, was den Prüfprozess beschleunigt. Achte darauf, die Anweisungen des Herstellers zu befolgen, um Ablesefehler zu vermeiden.
| Produkt | Material | Messbare Parameter | Ablesung | Besonderheiten |
|---|---|---|---|---|

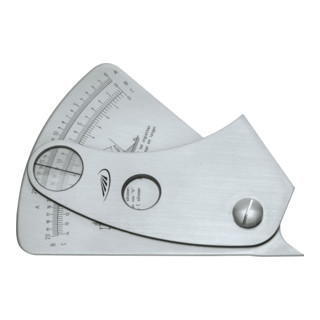

| Helios Preisser Schweißnahtlehre 0,1 mm | Rostfreier Stahl | Nahtüberhöhung, Kehlnahtdicke (a-Maß) | Skala (0,1 mm Teilung) | Kompakte Bauform, hohe Präzision für feine Messungen |
| Schweißkraft Schweißnahtlehre SL 2 | Rostfreier Stahl | Kehlnahtdicke, Nahtüberhöhung, Spaltmaß | Skala | Multifunktional für Kehl- und Stumpfnähte |
| Helios Preisser Schweißnahtlehre Noniusablesung | Rostfreier Stahl | Fasenwinkel, Nahtüberhöhung, Kehlnahtschenkel | Nonius (0,1 mm) | Sehr hohe Ablesegenauigkeit für anspruchsvolle Prüfungen |
| Schweißkraft Schweißnahtlehre SL 1 | Rostfreier Stahl | Kehlnahtdicke (a-Maß) | 7 einzelne Lehrenplättchen | Einfache Gut-/Ausschuss-Prüfung von Kehlnähten |
Häufig gestellte Fragen (FAQ)
Welche Normen sind für die Prüfung mit einer Schweißnahtlehre relevant?
Die Bewertung von Schweißnähten erfolgt nach spezifischen Normen. Eine der wichtigsten ist die DIN EN ISO 5817, die Qualitätsbewertungs-Gruppen für Unregelmäßigkeiten bei Schmelzschweißverbindungen festlegt. Eine Schweißnahtlehre hilft dir, die geometrischen Abweichungen zu messen und mit den Grenzwerten dieser Norm abzugleichen.
Wie unterscheidet sich die Messung einer Kehlnaht von einer Stumpfnaht?
Bei Kehlnähten sind vor allem die Kehlnahtdicke (a-Maß) und die Schenkellänge entscheidend. Bei Stumpfnähten hingegen stehen die Nahtüberhöhung, die Wurzelüberhöhung und die Breite der Naht im Vordergrund. Universelle Lehren können beide Nahtarten prüfen, während spezielle Kehlnahtlehren nur für erstere optimiert sind.
Was sind Unterschneidungen und warum müssen sie gemessen werden?
Unterschneidungen sind Kerben oder Vertiefungen im Grundwerkstoff entlang der Schweißnaht. Sie wirken als Spannungsspitzen und können die Festigkeit der Verbindung erheblich reduzieren. Mit einer Schweißnahtlehre kannst du die Tiefe dieser Kerben messen und sicherstellen, dass sie innerhalb der zulässigen Toleranzen liegen.
Wie reinige und lagere ich meine Schweißnahtlehre richtig?
Um die Messgenauigkeit zu erhalten, solltest du deine Lehre nach jedem Gebrauch mit einem weichen, trockenen Tuch reinigen. Entferne alle Schmutz- und Fettpartikel. Lagere das Werkzeug am besten in der mitgelieferten Tasche oder einem Etui an einem trockenen Ort, um es vor Korrosion und mechanischer Beschädigung zu schützen.
